Как собрать дверную ручку с пружиной?

Замена пружины ручки открывания двери (с правильной установкой пружины)

Доброго времени суток!
Открывая дверь, услышал «хрусь»… ручка двери осталась в открытом положении. Оказалось лопнула пружина и ее частичка мешала возврату ручки. В ремкомплекте (VAG 5E0 898 225) имеются: пружина, пластиковая втулка, шплинт и сама ручка.
При замене использовал этот отчет: www.drive2.ru/l/9322884/ , запись полезная — спасибо автору, НО в нем установка пружины указана неверно! Сначала поставил, как было в этом посте и понял, что ручка не такая упругая как была изначально, заглянул в остальные «стоковые — установленные в заводских условиях» ручки и окончательно убедился, что устанавливать пружину нужно по-другому.

Снимаем дверную обивку, лично мне не очень удобно снимать блок управления стеклоподъемниками. Да, и не забыть повернуть фиксатор снизу обивки. Во второй раз снял обивку минуты за 3. Для снятия обивки нужен только torx на 30 с удлинителем.

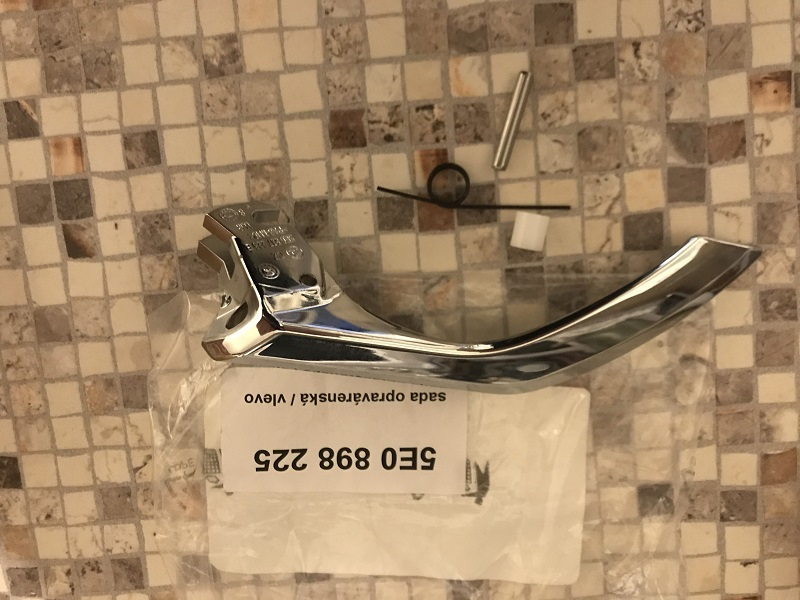

Вот так выглядит наш ремкоплект левой ручки:

Далее как указано в том посте, с помощью шурупа достаем шплинт, сидит шплинт очень хорошо. Советую запастись шурупом заранее. Во время процесса я подкладывал различные предметы, дабы не повредить пластик.

Достаем пострадавшую пружину, вставляем ручку в дверь и наживляем шплинт так, чтобы он не выходил за ручку, как на фото.

А теперь самое интересное: вставляем втулку в пружину и пытаемся вставить их со стороны изнанки обивки в ручку так, как на фото ниже. На это ушло стыдно сказать сколько времени. Так как было тяжело сжимать пружину, да еще и чтобы из нее не выпала пластиковая втулка, помогал широкой плоской отверткой.

После установки пружины в ручку, длинный конец пружинки упирается в обивку, а коротки в ручку, хотя по-другому таким способом ее и не поставить.
Далее продолжил вдавливать шплинт, поправляя плоской отверткой белую пластиковую втулку с пружиной для центрирования отверстий. Шплинт заходит очень туго, особенно в конце.

После проделанной работы, возникает желание пользоваться механизмами открывания дверей втройне аккуратно.
Обивка установлена, ручка работает как должна, спасибо за внимание.

Как собрать дверную ручку и установить для межкомнатной двери? Пошаговая инструкция +Фото и Видео

Если вы приобрели новую квартиру или дом, это неизбежно повлечёт за собой желание сделать в новом жилище ремонт. При проведении ремонтных работ все, как правило, сталкиваются с необходимостью замены или реставрации межкомнатных дверей и их комплектующих.

Сегодня мы поговорим с Вами о дверных ручках межкомнатных дверей. Как собрать дверную ручку, предварительно выбрав идеальный вариант? Читайте далее.

Как правило, в заводскую комплектацию межкомнатных дверей входит только облицовка, но не ручки. Нет в двери и отверстий для установки ручки. Это можно объяснить тем, что ручки не стандартны и имеют разные параметры. Это как аксессуар для двери-вы имеете возможность подобрать именно ту, которая придется Вам по вкусу!

Помимо приятного выбора модели ручки необходимо сделать выбор, заниматься установкой самостоятельно или пригласить специалиста. Если вы примете решение взяться за монтаж дверных ручек самостоятельно, запаситесь необходимыми знаниями, инструментами и уверенностью, что у Вас все получится.

Какие бывают ручки для межкомнатных дверей?

Можно выделить несколько классификаций дверных ручек:

  • -материал изготовления
  • -наличие встроенного замка
  • -способ установки
  • -принцип работы

Материал изготовления ручек может быть различным: здесь может использоваться древесина твёрдых пород, пластик, различные металлы. Наиболее популярным материалом для изготовления межкомнатных ручек является латунь. Латунь зарекомендовала себя как долговечный, износостойкий материал с прекрасным внешним видом и практичностью изделий из него.

Теперь поговорим о разнице между дверными ручками, вызванной способами установки. По данному признаку дверные ручки делятся на врезные и стационарные модели.

Способ установки вытекает прямо из названия:

  • -стационарная (накладная) ручка крепится к двери различными методами
  • -врезная ручка крепится путём сверления отверстий в двери и размещения пазов

Ручки от межкомнатных дверей могут иметь встроенный замок, если этого требует функционал комнаты, в которой она будет установлена. Чаще всего такие ручки устанавливают на двери в туалет и ванную комнату, чтобы не допустить курьёзных ситуаций

Теперь поговорим о различиях ручек по принципу работы:

  • нажимной механизм. Данные модели представляют собой «рычаг» удлиненной формы. При нажатии на рычаг язычок замка выходит из отверстия в облицовке дверного проема, таким образом открывая дверь. Данная ручка подойдёт для любой межкомнатной двери, так как не требует особых усилий для открытия, при этом нажимная ручка позволят держать дверь надёжно закрытой.
  • поворотный механизм. Такие ручки ещё называют кнобы или нобы. Они шарообразной формы и могут иметь язычок для защёлкивания встроенного замка.

Стационарные ручки. Это самый простой вариант дверной ручки. Данная ручка не имеет ни защелки, ни замка. С помощью неё вы можете только открыть или закрыть дверь, удобно взявшись.

Установка ручки для межкомнатной двери

Если вы задались целью самостоятельно установить ручку на межкомнатную дверь в вашем доме, вам понадобится набор необходимых инструментов:

  • -молоток
  • —Шуруповёрт
  • -Стамеска
  • -Электродрель (с набором сверл)
  • -Долото
  • -Мерная рулетка
  • -Линейка
  • -Карандаш

Убедитесь, что у вас есть все необходимое и можно приступать к установке. В первую очередь вам необходимо просверлить отверстия в двери для крепления ручек.

Важно! Рекомендуется работы по установке дверных ручек производить на двери, снятой с пазов. Если это не возможно, то надёжно зафиксируйте дверь от движения.

  1. Прежде чем приступить к сверлению отверстий, выберете необходимую высоту расположения. Существует государственный стандарт ГОСТ 6629-88, регламентирующий высоту расположения ручек на двери на высоте 1 метра от пола. Но в своих частных домовладениях вы имеете право выбирать удобную для вас высоту расположения дверных ручек — если среди домочадцев имеются дети, рекомендуем вам расположить ручки немного ниже, чтобы ребёнок мог самостоятельно открывать и закрывать за собой дверь.
  2. Так же, если рядом располагается Группа дверей, целесообразно разместить все ручки на одном уровне для того, чтобы соблюсти композицию.
  3. Когда уровень расположения ручек определён, можно приступить к разметке. Для этого вам понадобится линейка и карандаш.
  4. После подготовки разметки, приступите к сверлению с помощью электродрели- необходимо просверлить отверстия необходимого диаметра для того, чтобы соединить ручки с двух сторон двери. Необходимо так же выполнить отверстие с торца двери- оно необходимо для расположения механизма защёлки. После, с помощью стамески, необходимо удалить все лишнее для того, чтобы планка смогла оставить вровень с дверью.
  5. Осталось вставить защелку и закрепить ее Болтами из комплекта. Затем вам необходимо вставить квадрат в сквозное отверстие двери и собрать ручку по инструкции.

Следующий этап подготовки к установке- сделать углубление в облицовке двери для язычка закрывающегося устройства ручки с помощью электродрели, стамески и долота. Затем вы сможете установить принимающую планку. Вуаля!

Вы самостоятельно установили дверную ручку!

Как отремонтировать ручку входной двери?

Дверной ручкой на входной двери мы пользуемся каждый день. Неудивительно, что иногда с ней случаются поломки. С серьезной проблемой лучше обратиться к сервисной службе. Но если такой службы у производителя нет, мы расскажем, как починить ручку своими руками.

Мы не рекомендуем самостоятельно ремонтировать комплектующие двери, если еще действует гарантийный срок производителя. В случае поломки обратитесь в сервисную службу.

Если входная ручка только разболталась, то достаточно подкрутить отверткой шурупы. Но часто поломка оказывается намного серьезнее. Сначала определимся с видами входных ручек.

Виды дверных ручек

Дверные ручки на входных дверях делятся на две группы:

  • нажимные приводят в действие защелку замка
  • стационарные просто тянут дверь на себя.

Если сломалась стационарная ручка, то обычно ее можно только заменить полностью. Но нажимная ручка состоит из множества элементов. И если один вышел из строя — надо просто отремонтировать его.

Читать еще:  Как правильно поставить межкомнатную дверь самому?

Устройство дверной ручки

Для этого разберемся, как устроена нажимная ручка:

  • нажимная часть, за которую вы беретесь рукой
  • пластиковое кольцо
  • основание дверной ручки
  • возвратная пружина
  • ограничитель хода ручки
  • стопорный винт
  • квадрат
  • в некоторых конструкциях есть также цилиндровый механизм.

Конструкция не самая сложная, поэтому с некоторыми проблемами можно справиться самостоятельно.

Как разобрать дверную ручку своими руками?

1. Ручка скрипит при нажатии

Самая частая проблема и легко решаемая. Устраните следующим образом:

  • открутите крепежную планку с помощью отвертки
  • разберите механизм
  • смажьте все металлические детали, например, WD-40
  • установите обратно ручку.

2. Не работает защелка замка

Такое случается, когда перестает работать язычок защелки или штырь, который приводит защелку в действие, недостаточно длинный.

Как проверить? Надо открутить крепежную планку и проверить, работает ли язычок замка. Для этого вставьте отвертку в гнездо замка и проверните.

Если язычок работает исправно, проблема кроется в недостаточной длине штыря. Есть два решения:

  • купить новый штырь в любом строительном магазине и отрезать нужную длину
  • подложить в это гнездо (с торцевой стороны ручки) щепки или куски плотного картона, чтобы “удлинить” имеющийся штырь.

3. Нажимная часть ручки отвалилась, а крепление осталось на месте

Такое происходит, когда слетает стопорное кольцо с паза на торцевой части:

  • либо потому что кольцо лопнуло
  • либо потому что разжалось.

Проверить, что именно случилось нужно следующим способом — открутите крепежную планку и посмотрите, в каком состоянии кольцо. Если целое, то подогните его сильнее. Затем верните ручку на место, сверху наденьте кольцо.

Если кольцо лопнуло, то можно только покупать новую дверную ручку.

4. Лопнул квадрат дверной ручки

Если дверная ручка отваливается или не держится в пазах, такое может быть из-за лопнувшего квадрата внутри конструкции. Квадрат — основание дверной ручки. Главный плюс в том, что квадрат можно купить и заменить.

Выбирайте новый квадрат из стали и желательно у производителя вашей дверной ручки, чтобы подошел по размеру. Если найти не получается, то придется обрезать болгаркой под размер старого квадрата.

5. Ручка после нажатия не возвращается в исходное положение

Такое происходит, когда слетела или лопнула пружина. Эта деталь находятся за стопорным кольцом и соединяет все элементы конструкции вместе.

Чтобы починить пружину, снимите крепежную планку, снимите стопорное кольцо и зафиксируйте пружину. Если пружина лопнула, то можно заменить ее. Но часто найти аналогичную деталь становится проблематично. В этом случае нужно купить новую ручку целиком.

6. Заржавел цилиндровый механизм

В некоторых дверных ручках есть цилиндровый механизм, который нужен для закрывания двери изнутри без ключа.

Такой цилиндр может заржаветь и плохо проворачиваться. Из-за этого трудно нажимать ручку и открывать входную дверь. Иногда из-за сильной коррозии дверь и вовсе заклинивает.

Решить такую проблему несложно:

  • снимаем крепежную планку
  • вооружаемся смазкой WD-40
  • смазываем через щели рядом с цилиндром — весь замок должен быть смазан
  • после этого ждем 10 минут и протираем неворсисткой тканью излишки смазки. Если ворсинки застрянут в замке — его заклинит так, что придется покупать новый
  • налейте еще смазки на замок и поворачивайте его. Это нужно делать медленно и аккуратно, чтобы цилиндр не пострадал
  • когда замок полностью закроется — готово!

Вот мы и разобрали основные причины поломки дверной ручки входной двери. Если ваша дверная ручка после всех проверенных причин все равно не работает, значит повреждение серьезное и самостоятельно его устранить не получится. Обратитесь к профессиональному мастеру или замените всю конструкцию дверной ручки.

Установка ручки на межкомнатную дверь

Межкомнатные двери продаются без фурнитуры, в комплект поставки входит только полотно двери и стойки, из которых предстоит собирать дверную коробку. Нет в полотне и сделанных в заводских условиях отверстий для установки замков и ручек. Это связано с тем, что ручки, будучи стандартизированными, имеют различные конструкции и размеры. Кроме того, выбор фурнитуры целиком зависит от предпочтений покупателя. Поэтому перед человеком, затеявшим ремонт с заменой межкомнатных дверей, встает проблема выбора – приглашать мастера или установить ручки самостоятельно. Следует заметить, что, решившись на установку дверей своими руками, с монтажом дверных ручек вы обязательно справитесь.

Виды ручек для межкомнатных дверей

Дверные ручки для межкомнатных дверей можно классифицировать по способу установки, способу работы, форме, материалу, наличию замка.

По способу установки различают стационарные (накладные) и врезные модели. Накладные крепятся к дверному полотну, а для врезных требуется высверливать отверстия в нем.

По способу работы дверные ручки бывают:

    С нажимным механизмом. Обычно это модели удлиненной формы. При нажатии на ручку язычок замка выходит из паза в «ответке», и дает двери открыться. Поэтому чем меньший поворот для этого требуется, тем модель удобнее в эксплуатации. В горизонтальном положении ручки дверь остается надежно закрытой.


С поворотным механизмом. Это в основном шарообразные ручки-кнобы (или нобы). У этих моделей нет рычага, надо повернуть шар для того, чтобы язычок защелки вышел из паза.

Стационарные (самые простые). У них нет защелки, с помощью таких моделей дверь можно только прикрыть или открыть, толкнув ее.

Один из самых популярных материалов для производства дверных ручек – латунь. Помимо прекрасных эстетических свойств, латунь практична и долговечна.

На межкомнатные двери, как правило, не устанавливают сложные замковые системы. Исключением служит сантехнический замок, устанавливаемый в ванных комнатах и санузлах.

Установка ручки на межкомнатную дверь

Рассмотрим особенности установки самой популярной модели для межкомнатных дверей – ручки-кноб. Устанавливают ручки обычно на навешенной двери, однако многие специалисты рекомендуют полотно для установки снимать. Правда, не всегда это можно сделать легко.

Инструмент для установки

Инструмент потребуется самый обычный, который есть в каждом доме:

  • Шуруповерт или дрель с набором сверл (включая перьевые сверла) и коронкой.
  • Стамеска.
  • Молоток.
  • Шило.
  • Угольник и мягкий карандаш. След от мягкого карандаша хорошо виден на шпоне.

К дверной защелке прикладывается схема разметки, но просто сделать отметки для отверстий и без нее. От нижнего края полотна с обеих сторон отмеряется по 1,0 метру. От каждого края двери надо отмереть по 6 см и делается отметка. С помощью угольника проводится строго горизонтальная линия, которая соединит эти две точки. На торце полотна отметка карандашом и шилом ставится на этой линии по центру. Прикладывается планка защелки и острым ножом прорезается шпон. Помним, что планка должна быть заглублена в полотно двери так, чтобы она составляла с полотном единую поверхность.

Некоторые специалисты советуют начинать сверление с торцевой части полотна перьевым сверлом. При такой очередности работы стружка при сверлении коронкой будет вылетать в уже сделанное отверстие, а не забивать зубцы коронки.

Перьевое сверло должно зайти на глубину лопатки, больше не надо. Сверло прижимается к точке на торце полотна и высверливается отверстие. Затем с помощью коронки поочередно с каждой стороны полотна высверливаются отверстия, сквозными их делать не надо. Как только с противоположной стороны появился кончик коронки, дрель надо остановить и приступить к сверлению с другой стороны. Так шпон при выходе коронки не будет поврежден.

После того как отверстия будут готовы, с помощью стамески и молотка делаем выборку по прорезанной ножом линии под планку защелки. Устанавливаем защелку и закручиваем двумя саморезами. Саморезы лучше брать не «штатные», которые прилагаются к защелке (у них обычной мягкий металл), а качественные.

С помощью ключа, который есть в комплекте, разбираем ручку на две части, чтобы ее можно было установить. Для этого один крепежный винт надо ослабить, другой выкрутить. Центральный стержень вставляется в отверстие и с одной стороны крепежный винт плотно закручивается. Затем на стержень одевается вторая половина ручки-кноб, и закручивается второй винт. С обеих сторон закручиваются саморезы, которые закроют декоративные накладки и саморезы не будут видны.

Читать еще:  Правая и левая дверь как отличать?

После установки ручки-кноб остается установить «обратку» на коробке. Дверь прикрывают, но не до конца, и карандашом отмечают верхний и нижний край язычка. С помощью угольника определяется расстояние от края полотна до центра планки защелки, и этот размер переносится на дверную коробку. Затем к коробке прикладывается планка «обратки», ножом прорезается шпон, а стамеской делается вырубка под планку и язычок. Дверь закрывается и проверяется работа защелки.

Затем устанавливается планка на коробке. Продаются специальные «кармашки» для углублений под язычок, их делают пластика или металла. Саморезы, которые фиксируют планку «обратки», можно закрыть самоклеящимися заглушками. После этого установка завершена.

Как разобрать и собрать дверную ручку межкомнатной двери?

Установленную ручку-кноб можно разобрать двумя способами, в зависимости от ее конструкции. К сожалению, такие модели в большинстве своем имеют достаточно низкое качество и часто выходят из строя.

Разборка одной конструкции начинается с того, что надо осторожно поддеть и снять декоративную накладку. У накладки есть специальный паз, обычно он смотрит вниз. Открутить саморезы будет мешать шарообразная ручка, поэтому надо отжать стопорный штифт и одновременно с небольшим усилием снять ручку с центрального стержня. Как только шар ручки будет снят, выкрутить саморезы будет очень легко.

Для разборки второй конструкции, у которой нет стопорного штифта, надо через технологическое отверстие ключом из комплекта поставки нажать на подпружинный штифт и снять шар ручки. Если длины ключа не хватает (так бывает), используйте простой гвоздь. Затем откручивается декоративная накладка и саморезы. Если вы не можете найти через технологическое отверстие подпружинный штифт, это значит, что ручка-кноб была собрана неправильно. Поверните декоративную накладку на 180°, и проблема будет решена.

Собирается ручка в обратном порядке.

В качестве заключения

Как видно, установка дверной ручки на межкомнатную дверь не представляет особой сложности, для работы не требуется профессиональный инструмент, количество операций сводится к трем. От вас потребуется только аккуратность и точность. Да, еще и желание установить ручку самостоятельно.

Пружины для ремонта дверных ручек

  • Цена: 4,39 $
  • Перейти в магазин

Поворотные дверные ручки для межкомнатных и входных дверей как и многое другое не долговечны. В моём доме на восьми ручках Palladium за 9 лет лопнули четыре пружины. Раньше я покупал новую или собирал из двух одну. Новая в сборе стоит немало, поэтому пришлось искать варианты.

Полученные пружины имеют внешний диаметр 28 мм, внутренний 18 мм.

Для замены пружины потребуется знание устройства.

Для разборки ручки потребуется съёмник стопорных колец (который с оранжевыми ручками).

Перед разборкой нужно сфотографировать или запомнить расположение ограничительных шайб и пружин, для левой и правой ручек разное.

Шурупы М3*18мм, которыми крепятся дверные ручки, не калёные, поэтому у них легко слизываются шлицы, а также при установке часто их «экономят» и устанавливают по два. Для восполнения запаса есть позиция на Али.

После сборки перед установкой механизмы обязательно смазывают. Чтобы ручка как можно дольше работала безшумно, смазка должна быть не жидкая и не густая.
Я опытным путём (из того что было в гараже) выбрал «консистентная смазка BMW 81229407629». Распыляется она в жидком виде, а после высыхания аэрозоля смазка становится полугустой и липкой.

Какую смазку из доступных посоветовать я не знаю. «Литол» не подходит — ручка быстро начинает слышно шоркать. Может быть кто-то из читателей посоветует.


На этом всё, спасибо за потраченное время.
