Чердачные окна для вентиляции

Вентиляция на чердаке

Чердак, несмотря на то, что он используется достаточно редко, все равно является важной частью дома. Соответственно, его необходимо утеплять, так как это позволит сохранять тепло внутри помещения особенно в зимнее время. Об этом помнит каждый домовладелец. Однако большинство не уделяют должного внимания вентиляции на чердаке. На самом деле, она позволяет не только сохранить температуру воздуха, но и поддерживать ее в оптимальном состоянии.

Но основное достоинство правильно спроектированной вентиляции выражается в том, что она не позволяет скапливаться конденсату, значительно уменьшающему прочность, а, следовательно, и срок эксплуатации конструкции.

Зачем нужна вентиляция чердака

Система вентиляции чердака в частном доме – это одна из главных частей всей конструкции, благодаря которой осуществляется обмен тепла. Летом, под лучами солнца металлическая кровля способна нагреваться до отметок свыше 150-ти градусов по Цельсию. Горячий воздух попадает в дом, что приводит к возникновению духоты.

Однако это не единственный минус отсутствия описываемой системы. Зимой, когда разница температуры на улице и внутри помещения достаточно высока, в вентиляции частного дома появляется конденсат. Только грамотно спроектированная система сможет обеспечить хорошее проветривание.

Вентиляция холодного чердака

Вентиляция холодного чердака – это довольно легкая конструкция, которую без особых проблем можно сделать самостоятельно. Для проектирования и создания системы необходимо знать базовые аспекты теории и обладать основными навыками.

Создание системы вентиляции на холодном чердаке в частном доме – это легко выполнимая задача. Она работает за счет большого объема воздуха и отсутствия каких-либо препятствий для его нормальной циркуляции. Описываемый способ вентиляции может быть создан за счет обеспечения проветривания чердака с помощью нескольких конструкций: карнизный свес, фронтонные окна, решетки, конек и хребет кровли и т.д.

Для помещений с крышей двускатного типа наиболее оптимальным вариантом будет являться выбор фронтонных окон или карнизных свесов. Они лучше всего подходят для проектирования системы проветривания чердака с кровлей такого типа.

Если запасы ваших денежных средств достаточно скудны, то в качестве бюджетной альтернативы можно использовать вариант с использованием обычных решеток. Обычно, они устанавливаются в количестве двух штук, где одна может подвергаться регулировке, а вторая статична, но в то же время обращена продухами в направлении вниз. В качестве дополнительного аксессуара к ним может крепиться москитная сетка, которая будет закрывать доступ насекомым.

Конструкция крыш вальмового типа не имеет фронтонов. Поэтому, для создания системы вентиляции, на них можно устанавливать исключительно карнизные свесы. В таком случае, вывод воздуха осуществляется через конек крыши.

Самая сложная ситуация возникает в работе с ендовами. Из-за их специфической конструкции, при работе с ними достаточно сложно обеспечить проветривание. Однако это можно сделать с помощью точечных карнизных аэраторов.

Через слуховые окна

Сделать вентиляцию чердака можно многими способами. Одним из наиболее часто используемых является методика проектирования с помощью системы слуховых окон. Такая конструкция позволяет отказаться от дополнительных отверстий, продух и щелей и т.д.

Множество специалистов отмечают, что использование специальных слуховых окон недостаточно эффективно для обеспечения полноценной циркуляции воздуха на чердаке, однако их вполне хватает для борьбы с конденсатом.

Если вы желаете создать вентиляцию чердака своими руками, используя слуховые окна, то вам необходимо следовать следующим правилам:

• минимальные размеры каждого окна должны составлять 60 на 80 см;
• монтаж слуховых окон должен осуществляться строго на противоположных фронтонах;
• относительно карниза и краев чердачного помещения они должны располагаться в середине;
• минимальное расстояние между двумя отверстиями должно составлять как минимум одни метр;
• каждое окно устанавливается непосредственно в саму решетку.

Описанный выше способ наиболее распространен в строительстве загородных коттеджей. Однако он обладает значимым недостатком. В случае использования некачественных строительных материалов, под и над слуховым окном будет скапливаться воздух, что в свою очередь будет мешать проветриванию. Выполнить монтаж слуховых окон можно самостоятельно. Достаточно немного изучить теорию и обладать базовыми навыками строительства.

Продухи

Продухи в крыше – это специальные отверстия, которые могут использоваться для создания вентиляции как на чердаке теплового типа, так и холодного. Существует две разновидности продух: коньковые и карнизные.

Вентиляция чердака дома, сделанная с помощью первого типа, представляет собой небольшие щели, шириной до 5-см. Они располагаются по периметру на расстоянии не менее восьми метров друг от друга.

Устройство вентиляции чердака с помощью продухов под карнизами представляют собой щели, располагающиеся между крышей и стеной. Их ширина составляет примерно 2 см. Альтернативный вариант – это точечное расположение.

Размер отверстия зависит от значения уклона ската, однако диаметр не может быть больше отметки в 2.5 см. Проектирование вентиляции чердака с помощью продухов – это единственная методика, выполнение которой возможно без использования слуховых окон.

Вентиляционные аэраторы

Кровельный аэратор – относительно других приспособлений, это достаточно новый вид продухов. Внешне, он представляет собой трубу, верхушка которой покрыта специальной «шляпой».

Система вентиляции чердака частного дома, основанная на них, отлично справляется с удалением пара, влаги и застойного воздуха, обеспечиваю качественную вентиляцию чердака холодного типа.

Аэраторы устанавливаются на скаты крыш, так как в этих местах перемещение воздуха происходит за счет имеющейся разницы между температурой и давлением. Тем самым они заменяют коньковые продухи. Аэраторы делятся на точечные и непрерывные. В конструкцию первых устанавливаются специальные вентиляторы.

Непрерывный тип представляет собой пластину с отверстиями, расположенную вдоль конька. Благодаря тому, что она прикрываются сверху кровлей крыши чердака, ее практически не видно, однако проветривание помещения осуществляется качественно.

В зависимости от материала, из которого изготовлена кровля крыши чердака, необходимо использовать разные аэраторы. Всего существует четыре вида, каждый из которых предназначен для конкретной кровли:

• из битумной черепицы;
• из металлокерамики;
• из керамики;
• а также для плоской кровли.

Устанавливать аэраторы нужно в тех местах, где предусмотрено расположение карнизных продухов. Помимо этого, при их монтаже необходимо соблюдать несколько условий:

• уклон кровли должен находится в диапазоне значений от 15 до 45 градусов;
• аэраторы должны устанавливаться на расстоянии как минимум 30 см от дымохода и стен;
• они должны выпирать из прорези конька крыши на 25 см;
• модели точечного типа устанавливаются на дальше чем на полметра от конька.

Вентиляция теплого чердака

В современных отопительных системах очень редко используется система естественной циркуляции воздуха. Следовательно, при перепланировке чердачного помещения в мансарду, необходимо обеспечить абсолютное проветривание.

Для кровли, созданной из листового металла и черепицы гибкого типа необходимо нашивать контррейки, стропила и обрешетки. Вентиляция теплого чердака, крыша которого создана только из металла, выполняется за счет специализированных ветрозащитных пленок – геосинтетиков.

Для крыш, покрытых шифером, использование контрреек не является обязательным, так как проветривание чердака будет осуществляться точно также, как и в других помещениях.

Вентиляция мансарды

Вентиляция мансарды – это более сложная конструкция, нежели система проветривания холодного чердака. Слои должны располагаться между стропилами, а пространство между нижней и верхней поверхностью изоляции и материала, сохраняющего тепло, должно составлять как минимум 2-3 см.

Сделать вентиляцию мансарды своими руками сложно, однако обладая необходимыми теоретическими знаниями и навыками вполне можно. Одной из распространенных сложностей является ситуация, когда глубина используемых стропил недостаточно для обеспечения нужного зазора между материалами. В этом случае дополнительное пространство создается за счет досок и реек.

Это легко сделать на крышах простой формы. Однако если ваша мансарда не стандартная, то лучшим выходом из ситуации будет являться использование специальных диффузионных мембран. Их преимущество заключается в том, что они будут обеспечивать качественное проветривание помещения даже в том случае, если они будут расположены непосредственно на слое теплоизоляции.

Добавить пространства в системе вентиляции в мансарде можно своими руками. Это можно сделать с помощью специальной обрешетки. Ее толщина должна составлять как минимум 5 см. В этом случае, воздух для проветривания будет забираться через специальные софиты, а покидать помещение стандартным путем – через конец крыши.

Как утеплить

Систему труб необходимо утеплять, особенно это касается проектирования вентиляции чердака бани или сауны. Это необходимо для предотвращения скопления конденсата на внутренних стенках. Из-за того, что соединения труб не являются герметичными, нужно производить дополнительное утепление вентиляции на чердаке.

Дело в том, что появление конденсата в каналах вентиляции неизбежно. Люди выдыхают воздух, пользуются горячей водой, моются и т.д. – все это приводит к выделению обильного количества влаги. В частных случаях, уровень относительной влажности может достигать ста процентов, что, естественно, сказывается на целостности как системы вентиляции, так чердака в целом.

Во избежание этого, нужно утеплять трубы с помощью специальных материалов. Для этого можно использовать пенопласт, минеральную вату, разнообразные геосинтетики и т.д.

Расчет вентиляции чердака

Тем, кто решил сделать систему вентиляции на чердаке частного дома самостоятельно, перед началом монтажных процедур необходимо ознакомится с методикой расчета и выполнить его. Гарантировать максимальный уровень качества созданного проекта может только лишь профессионал. Однако существует несколько правил, соблюдение которых позволит вам обеспечить хорошее проветривание чердака.

На 1000 метров в квадрате, должно приходится два квадратных метра вентиляционных отверстий. В частных случаях, можно использовать соотношение 1 к 300. Важно понимать, что в процессе расчетов необходимо использовать значения, без учета ширины решеток и длины ребер, даже несмотря на то, что они нарушают естественное движение потоков воздуха.

Естественно, что превышение размера сделанных продухов также негативно скажется на качестве системы вентиляции, как и их недостаток. В большие отверстия может попадать снег, вода и т.д.

Распространенные заблуждения

Существует достаточно большое количеств стереотипных заблуждений по поводу проектирования и монтажа систем вентиляции чердачных помещений. Как ни странно, большинство людей действительно считают эти мифы истиной. Основные из них выглядят следующим образом.

1. Существует мнение о том, что в зимнее время года при отрицательных температурах воздуха через каналы системы вентиляции из дома уходит тепло. На самом деле, тепло будет уходить из дома через каналы только лишь в том случае, если система спроектирована неправильно или некачественно. Настоящим источником этой проблемы является плохой теплоизоляционный материал, который пропускает на чердачное помещения влажные потоки воздуха. Следовательно, это приводит к образованию конденсата, что в свою очередь сказывается на целостности кровли.
2. Некоторые люди уверены, что вентиляционная система актуальна только лишь в жаркую погоду. На самом деле, она работает в любое время года. При жаре, система способствует циркуляции воздуха, что не дает образовываться духоте. Зимой же, при высокой относительной влажности, она препятствует образованию грибка и сосулек.
3. Очень часто, в процессе проектирования системы вентиляции чердачного помещения, люди не уделяют должное внимание размеру вентиляционных отверстий. Как уже было сказано, создать качественную качественный проект можно лишь при проведении правильных расчетов. При хаотичном выборе размера и расположения отверстий, скорее всего, коэффициент полезного действия вентиляции будет равен нулю. Среднее соотношение продух к перекрытиям должно составлять 1 к 500.

Советы специалистов

Вентиляция чердака в частном доме, спроектированная самостоятельно – это достаточный риск. Так, как только высококвалифицированный профессионал сможет создать систему, которая гарантировано обеспечит хорошее проветривание.

Однако если вы все же решили заняться ее созданием самостоятельно, то настоятельно рекомендуется следовать следующим советам от специалистов.

1. Нужно уделять тщательное внимание вентиляционным отверстиям, расположенным по периметру хребта кровли чердака. В большинстве случаев используется стандартный метод, который подразумевает их расположения как можно ближе к хребту.
2. Система вентиляции должна быть спроектирована таким образом, чтобы выдерживать любые возможные температуры и погодные условия вашего климата. Это будет являться гарантией долгой службы как самой вентиляции, так и всей кровли в целом.
3. Важное условие, без соблюдения которого создать проект вентиляции, обеспечивающей качественное проветривание помещения, является то, что внутри чердачного помещения между стропилами должны быть расположены продухи. Их необходимо размещать таким образом, чтобы полностью исключить шансы засорения или блокировки потоков воздуха.
4. В случае установки непрерывных софитов под карнизами, также нужно дополнительно устанавливать специализированную экранирующую сетку. Она изготавливается из алюминия или пластика. И тот, и другой материал абсолютно устойчивы к коррозии.
5. Если вы планируете устанавливать вентиляционную систему приточного типа, то ее нужно располагать в самой чистой зоне помещения.
6. Трубы системы в обязательном порядке нужно закрывать диффузорами или решетками.

Таким образом, обладая минимальными теоретическими знаниями и базовыми навыками работы, следуя вышеописанным советам, можно без особых проблем создать качественную вентиляционную систему, которая будет обеспечивать хорошее проветривание. При разработке проекта нужно внимательно рассчитать количество отверстий, для соблюдения их идеального соотношения с площадью.

Чердачное окно Krovent

Другие детали вентиляции

• Характеристики
• Описание
• Инструкции
• Отзывы
• Расчет материала

Размер: 55 х 55 см.
Материал: Полипропилен.
Габариты палета: 1,12 x 1,2 x 0,8 м.
Вес (1 шт. / на паллете): 2 кг / 48 кг.
Упаковка: картон.
Размер упаковки: 56 х 11 х 56 см.
Вес брутто: 2 кг.
Количество в коробке, шт.: 1 шт.

Окно Krovent для чердака используют при организации вентиляции в цокольных, подвальных, технических, чердачных и других нежилых помещения. Возможна установка на вентилируемых фасадах, чтобы улучшить циркуляцию воздуха в вентзазоре.

Доступно два цвета: белый и коричневый (RAL 9003 и 8017).

Применение

Чердачное окно устанавливают, чтобы организовать приток воздуха в нежилое помещение или пространство вентзазора вентилируемой фасадной или кровельной системы.

В системе подкровельной вентиляции оно не заменяет кровельные аэраторы. Чердачное окно обеспечивает приток воздуха, а для его отвода дополнительно нужно установить вентиляционные выходы или аэраторы KTV.

Окно для чердака аккуратно выглядит, его можно покрасить в тон к фасаду.

Особенности

При установке на фасаде может использоваться с любыми отделочными материалами (виниловый, фиброцементный, цокольный сайдинг, клинкерная или фасадная плитка, термопанели, клинкерный или лицевой кирпич и другие).

Комплектующие вентиляции Krovent изготавливаются из окрашенного в массе полипропилена. Материал устойчив к действию температурных, механических нагрузок, не выгорает на солнце. Срок заводской гарантии — 10 лет.

Окно легко устанавливается, крепится оцинкованными саморезами или гвоздями. Для его монтажа в облицовке прорезают отверстие по форме внутренней части окна (отверстие может быть неровным, его края закроет декоративная накладка). Установку можно выполнить самостоятельно.

Внутрь не попадают насекомые, пыль и мусор. Вентиляционное отверстие закрыто жалюзи с наклоненными вниз планками. Это защищает от попадания дождя или снега под облицовку фасада или в помещение. В комплекте поставляется москитная сетка с мелкой ячейкой (2х2 мм), которая защищает от насекомых.

Монтаж окна не требует специальных навыков. Недочеты формы отверстия, которое вырезается самостоятельно, скроет верхняя часть окна. Крепление производится саморезами или гвоздями (необходимо использовать оцинкованные во избежание ржавых подтеков).

Вентиляция чердака как основа комфорта

Многие уверены в том, что вентиляция нужна только на отапливаемом, жилом чердаке, холодное помещение не нуждается в подобной системе. В действительности, грамотно обустроенная вентиляция чердака – это не только свежий воздух, но и залог долголетия всех элементов любой стропильной крыши.

Давайте вместе разберем виды таких конструкций, а домашние мастера получат советы по монтажу своими руками.

1. Нужна ли вентиляция на чердаке – распространенные мифы
2. Как сделать вентиляцию на чердаке
3. Воздухообмен на неотапливаемом чердаке
4. Вентиляция на отапливаемом чердаке
5. Вывод

Нужна ли вентиляция на чердаке – распространенные мифы

Профессионалы хорошо знают, что естественная вентиляция важна как для теплого, так и для неотапливаемого чердака.

Домыслы и слухи разносят любители, которые, не обладая знаниями, берутся за возведение сложных конструкций своими руками.

В народе ходит 3 ошибочных мифа о вентиляции:

· Корень проблемы нужно искать в теплоизоляции перекрытия, а не в вентиляции кровли.

· В холодное время года плюсовая температура под кровлей и минус снаружи приводит к образованию конденсата.

· Сырость влечет за собой плесень, грибок и сосульки, свисающие со стропил.

· Так для холодного чердака мансарды общая площадь продухов должна относиться к общей площади дома как 1:400.

· Что касается расположения, то здесь все зависит от вида конструкции, но об этом чуть позже.

Как сделать вентиляцию на чердаке

Вентиляционная система чердачного помещения в частном доме может обустраиваться несколькими способами.

Выбор той или иной конструкции зависит от 3 факторов:

1. наличие или отсутствие отопления;
2. вид и конфигурация кровли;
3. вид кровельного материала.

Воздухообмен на неотапливаемом чердаке

Самый простой способ обустройства вентиляции в холодном помещении – это слуховое окно и фронтонные вентиляционные решетки. Слуховые окна располагаются на скатах крыши или на фронтоне, для защиты от птиц на них устанавливаются решетки.

Чтобы система работала, окна монтируют в дальних углах помещения, напротив друг друга.

Еще многое зависит от наличия пароизоляционной мембраны под кровельным материалом. Если такая мембрана натянута, то помимо вентиляции в самом помещении, необходимо позаботиться о доступе воздуха под кровельный материал.

Именно этот вид вентиляции помогает избавиться от конденсата на чердаке.

Под кровлю из профнастила или волнового шифера воздух заходит снизу, вам нужно только обеспечить его выход сверху, это особенно актуально для шатровой и вальмовой крыши которые зачастую делаются без слуховых окон, плюс там нет фронтонов.

Здесь у вас есть 2 варианта:

1. установить вентилируемый конек – на этапе сборки крыши на конек ставится специальная конструкция обеспечивающая выход воздуха и одновременно защищающая подкровельное пространство от осадков и насекомых.

Схема вентилируемого конька на крыше из металлочерепицы

1. врезаются дефлекторы или аэраторы, если крыша уже собрана, то чтобы не переделывать весь конек в скаты кровли, второй вариант чуть дороже, но зато аэраторам не страшны снегопады, так как они приподняты над кровлей.

Эти приспособления обеспечивают комплексный вывод воздуха сразу из нескольких уровней.

Если крыша накрыта гладким кровельным железом или мягкой битумной черепицей вопрос доступа воздуха на чердак и в подкровельное пространство решается немного иначе.

• В этом случае свес кровли снизу подшивается софитами, их еще называют карнизными продухами, софиты представляют собой перфорированный сайдинг и делаются специально для обустройства вентиляции.
• Проходя через софиты, часть воздуха по специальным каналам поступает в чердачное помещение, а часть идет в подкровельное пространство.

Вентиляция пространства чердака с использованием карнизных и коньковых продух

Еще одна проблема холодных чердаков – это утепление труб проходящих через помещение. Раньше коммуникации укутывали в стекловату и оборачивали фольгой, сейчас для этих целей используют накладные коконы из минеральной ваты или вспененного полиэтилена.

Коконы из базальтовой ваты считаются более качественным способом утепления труб

Вентиляция на отапливаемом чердаке

В теплом чердаке нужно обеспечить воздухообмен в 3 секторах одновременно. Естественной системы здесь мало, поэтому дополнительно монтируется принудительная регулируемая вентиляция.

На теплых чердаках подкровельная вентиляция считается базовой системой, она предотвращает образование конденсата

Для утепления мансардного помещения используются паропроницаемые маты минеральной ваты. Сверху утеплитель прикрыт ветрозащитой, а изнутри крепится пароизоляционная мембрана.

Воздух из помещения проходит сквозь утеплитель, завернутый в 2 мембраны и выходит в подкровельное пространство, откуда через дефлекторы и коньковые продухи удаляется на улицу.

Схема движения воздуха через утеплитель

Кроме вентиляции в подкровельном пространстве необходимо обеспечить движение воздуха в утеплителе, иначе он напитается влагой и станет бесполезным.

В качестве усиливающего элемента здесь монтируется аэратор, он обеспечивает вывод воздуха со всех 3 зон – помещение, утеплитель, подкровельное пространство.

Приток воздуха внутрь помещения обеспечивается принудительно. В этом случае используются приточные вентиляторы или кондиционер. Для естественного притока на окнах устанавливаются специальные клапана.

Клапан на оконной раме обеспечивающий приток воздуха

Вывод

Мы разобрали общий принцип обустройства вентиляции для холодных и отапливаемых систем, но вентиляция чердака во многом зависит от индивидуальных особенностей той или иной кровли, этому вопросу посвящено видео в этой статье.

Хотя подобные работы относят к простым, все же перед монтажом лучше проконсультироваться у профессионала. Советую посмотреть видео в статье.

Установка вентиляционного окна для чердака

Сегодня, как и много лет назад, люди сооружают чердачные помещения в своих домах. Они служат для хранения различных материалов, а некоторые используют их для жизни. Здесь в обязательном порядке должна быть организована качественная вентиляция, которая не позволит воздуху застаиваться. Она позволит избавиться от сырости и предотвратит появление плесени и грибка.

Благодаря слуховому окну на чердаке не скапливается конденсат, не образуется плесень и грибок.

Вентиляционные окна для чердака – это одно из решений проблемы. Они могут иметь различную структуру и форму. При этом способны выполнять и дополнительные функции. К примеру, если чердак используется в качестве жилого помещения, то они могут служить аварийным выходом в случае возникновения пожара или другой чрезвычайной ситуации.

Несколько рекомендаций

Вентиляционное окно на чердаке выполняет строго определенные функции. Оно делается в соответствии с правилами и рекомендациями, описанными в соответствующей документации. Здесь четко прописываются все требования к окнам. Здесь сказано, что:

• строительство окон может вестись только на крышах, уклон которых составляет не менее 35°;
• его площадь должна ровняться не более 1/30 части от площади всей кровли.

Схема вентиляции чердака через слуховое окно.

Вентиляция чердака в виде окон практикуется уже достаточно давно. Стоит отметить, что подобные элементы конструкции имеют свою стропильную систему, которая соединяется с основной. Также на них присутствует собственная кровля. Окно на чердаке может иметь самую разнообразную форму. Все зависит от вкуса хозяина дома.

Итак, в нюансах работы разобрались, теперь можно переходить непосредственно к тому, как организуется вентиляция на чердаке с использованием слуховых окон.

Возведение каркаса: особенности

Обязательной составляющей окна для вентиляции чердака будет каркас. Он должен быть запланирован еще в процессе монтажа основной кровли. Под него оставляется специальное место. На этапе проектирования делаются чертежи его расположения и геометрических размеров. В соответствии с этим необходимо:

• закрепить коньковый брус и стропила;
• смонтировать фронты;
• оставить при монтаже крыши специальный проем, который усиливается внесением в конструкцию жестких дополнительных балок.

Чтобы сохранить эстетику здания, необходимо фронтон сделать на одном уровне со стеной дома. Это будет выглядеть очень красиво. Внешний вид сооружения не будет нарушен. Вся конструкция будет выглядеть как единая композиция. Не стоит забывать и про процесс утепления. Помимо использования теплоизоляции для кровли, для слухового окна вентиляции нужно предусмотреть ее тоже.

Устроить верхнюю часть слухового окна

Виды слуховых окон для чердака.

Итак, теперь можно переходить к работам, связанным с монтажом верхней части слухового окна. Вентиляция должна быть сделана максимально качественно, а это означает, что к работе нужно подходить максимально грамотно. Специалист может подумать, что установка окна производится по тому же сценарию, что и монтаж многощипцовой крыши. На самом деле это не так. Здесь есть множество своих нюансов, которые обязательно нужно учитывать, чтобы получить в итоге действительно качественную конструкцию.

Нужно отметить тот факт, что окно вентиляции на чердаке имеет уклон равный 64°. Это стандартная величина, которой нужно придерживаться. Сама кровля имеет этот параметр равный 40°. Следует вывод, что соединение этих элементов – весьма затруднительное занятие, с которым сможет справиться не каждый простой обыватель.

На самом деле верхняя часть слухового окна имеет достаточно простое строение. Здесь используются стропила. На них нужно уложить нарожники. Именно они и образуют угол в 64°, который необходимо выдерживать. Однако монтаж может быть затруднительным, если у человека нет информации о расположении нижней разжелобковой балки. Стоит учитывать положение углов соприкосновения с коньковым брусом и боковой стеной этого элемента. Итак, подготовительные работы полностью завершены, а это означает, что можно приступать к монтажу окна вентиляции на чердаке. Делается это в соответствии с определенной инструкцией.

Инструкция по монтажному процессу

Сначала придется воспользоваться измерительным инструментом. В данном случае речь идет о строительном уровне и отвесе. Этот инструмент является обязательным при различного рода строительных работах, поэтому его всегда нужно иметь под рукой. Здесь нужно определить центр относительно конькового бруса окна и разжелобка.

Конструкция классического слухового окна.

В результате этих манипуляций будет определена некая точка. От нее нужно прочертить прямую линию до угловой стены. Для этого используется чертежный инструмент. Линия чертится с помощью карандаша или маркера. Для того чтобы она получилась идеально ровной, стоит применить линейку достаточно большой длины. Далее, нужно прочертить еще одну линию конькового бруса.

Эти линии будут пересекаться в одном месте. Его обязательно нужно замерить с помощью специального угольника. Далее, производится распил нижней части стропил относительно разжелобка. Это позволяет получить точные геометрические размеры всех используемых деталей.

На следующем этапе понадобится леска или нитка. Ее протягивают между углом боковой стенки или брусом. Далее, удаляется верхний торец балки стропил.

На верхний срез нужно условно перенести линию балки.

Это будет проекция. Далее, производится измерение ее нижней линии опорного среза.

После этого можно производить разметку заготовки. Для начала ее нужно располовинить по длине, а после этого произвести запилы торцевых кромок.

Эту последовательность действий нужно сохранять в обязательном порядке. Только так можно получить действительно качественную кровлю и систему стропил для вентиляционного окна чердака.

Первая балка полностью готова к монтажу. Точно таким же образом делается и вторая. Они должны получиться абсолютно симметричными относительно друг друга. Для удобства проведения работ можно использовать самодельные шаблоны. Их без проблем можно сделать своими руками. Они должны иметь все самые необходимые данные для разметки.

Монтаж нижней части окна вентиляции

Конструкция фронтонной отдушины .

Итак, верхняя часть окна полностью готова. Это означает, что можно переходить к изготовлению нижней части этого конструктивного элемента. Делается все тоже достаточно просто. Главное, действовать строго в соответствии с инструкцией. Только так можно добиться приемлемого результата. В самом верху кровельной обшивки необходимо закрепить балку, которая носит название разжелобка. К ней впоследствии будут крепиться стропильные элементы окна чердака. Это делается только после того, как была произведена обшивка конструктивного элемента водостойкой фанерой. Этот материал отличается тем, что он отлично подходит практически для любых сооружений, где требуется защита от воды и другой жидкости.

В отличие от обыкновенной фанеры, она имеет более сложную и плотную структуру, которая не позволяет влаге проникать внутрь. Стропила для нижней части окна необходимо делать по определенному шаблону. Затем их стоит подрезать по размеру. Это обеспечит простоту крепления данных конструктивных элементов.

Теперь можно переходить к завершающему этапу работ. Он заключается в монтаже кровельного материала на крышу конструктивного элемента. Здесь можно использовать практически все то, что предлагает современный рынок. В последнее время все чаще в качестве кровельного материала используется металлочерепица. Она имеет отличные эксплуатационные характеристики, что положительно сказывается на состоянии кровли на протяжении всего срока ее службы.

Схема установки каркаса под слуховое окно.

Разумеется, можно использовать другие материалы. Лучше всего, если будет подобрано идеальное сочетание цветов с крышей дома. Это создаст гармонию и красоту. В последнее время люди так и поступают. Фронтон окна нужно зашить водостойкой фанерой. Далее, следует сделать самый ответственный шаг. Он заключается в размещении самого окна на его законном месте. Оно навешивается и устанавливается в самодельную оконную раму.

Можно заказать этот конструктивный элемент, однако его можно сделать и самостоятельно. В этом нет ничего сложного. Самодельная рама прослужит долгие годы, если сделать ее максимально качественно. В последнее время стали популярны пластиковые окна для вентиляции. Их тоже можно использовать в данном проекте. Стоит обратиться в компанию, которая занимается их распространением. Специалисты максимально качественно и в кратчайший срок выполнят всю работу.

Подведение итогов изложенного

Итак, на этом работу можно считать завершенной. Как понятно, в процессе монтажа окна вентиляции на чердаке нет ничего сложного. Главное, четко следовать инструкции, которая была представлена выше. В этом случае велика вероятность того, что все будет выполнено в кратчайший срок и работу не придется переделывать.

В последние годы все больше людей используют чердачные помещения в качестве жилой зоны. Здесь стоит говорить об организации мансарды. Она подразумевает высокую эстетику и максимальное качество исполнения вентиляционного окна. Здесь не должно быть никаких лишних щелей, которые могут повлиять на комфортабельность помещения.

Самым лучшим решением, как уже отмечалось ранее, будет применение пластиковых окон для этих целей. Они отлично защитят помещение от любых внешних агрессивных факторов. Разумеется, на окно можно установить защитную решетку. Это сделает конструкцию более долговечной. Некоторые монтируют сетку для защиты от насекомых. Эта мера тоже является оправданной.

Пост-ремонт

Вентиляция холодного чердака частного дома: окна или вывод

Никто не удивляется потребности обязательного утепления мансардного пространства для создания в жилье комфортабельного климата. Про устройство надлежащей системы вентиляции в данном помещении многие даже не думают. А ведь высококачественная система вентиляции чердачного этажа

содействует поддержанию там климата, предохраняет появления грибов, гнили и плесени, повышает служебный срок конструкции кровли. Правильно рассчитанная и обдуманная система вентиляции важна не меньше, чем грамотная паро- и тепловая изоляция.

Пространство чердака: надобность вентиляции

Приспособление системы вентиляции считается важнейшей частью проектирования. Система вентиляции участвует в процедурах теплопередачи всего жилого сооружения.

Во время жары года крыша способна раскаляться более ста градусов, и нагретый горячий воздух проникает в дом, усугубляя в нем жару. В холодное время вероятно появление иных проблем. Остывший воздух образовывает капли конденсата на теплоизолированных перекрытиях: эта влага плохо оказывает воздействие на элементы из дерева.

Даже элементарное проветривание способно устранить преждевременную порчу стропильных ног.
Чердачная система вентиляции обеспечивает перемешивание и разравнивание температур кровельные конструкции и окружающей среды. Она мешает образованию наледи во время таяния снега, сходу «лавин» и возникновению больших сосулек. Обустраивание высококачественной системы обмена воздуха в действительности очень важно.

Помещение чердака: система вентиляции

Сгнила кровля из-за недостаточной вентиляции на чердаке

В самых разнообразных строениях бывают различные виды чердачных этажей: у них различное назначение, исходя из этого различается их обустраивание и облицовка. По ключевому признаку чердачные этажи делятся на 2 основных вида – тёплые и холодные. Последний вид считается более обычным. В таком случае система кровельных систем совсем не защищена, так как теплоизолированным считается одно только перекрытие. Другой вид преследует всего лишь одну существенную цель — обезопасить подобающим образом технические коммуникации.

Холодный чердачный этаж: вентиляционной устройство

В неотапливаемом помещении чердачного этажа должна находиться регулируемая система вентиляции. Дабы ее облагородить, оставляют не закрытыми стропильные системы и обрешетки. Прекрасной заменой может послужить специализированная зашивка с зазором, она позволяет воздуху свободно циркулировать. Если же в качестве покрытия кровли используются асбестоцементный волнистый кровельный лист или еврошифер, и там не присутствуют пленки паро- и ветроизоляции, в данном случае об особом устройстве на чердаке вентиляции можно не бояться.

Вентиляционной устройство пространства под кровлей на крыше

Между отдельными волнами кровли воздух без помех попадает в подкрышное пространство и выходит наружу.

Металлическая черепица тоже способна проветриваться собственными силами, однако она будет причиной возникновения конденсата, благодаря этому применение в таком случае пленки для изоляции в первую очередь.

У щипцовой крыши каналы вентиляции размещаются во фронтонах. Неплотно расположившаяся зашивка свесов оказаться может довольно реальным способом выполнения задачи.

Узкие щели, одинаково распределенные, будут благодетельствовать хорошему проветриванию всего помещения чердака.

Однако если зашивка прилегает чрезмерно плотно, или на случай, когда фронтоны сделаны из камня, в стенках придется сделать отверстия. Правильно разместить их на разных сторонах, обеспечивая таким образом исключение очагов застоя. Общая S (площадь) каналов вентиляции должна составлять 0, 2% от площади всего этажа.

Вентиляционная решётка для кровли дома

Возможен и иной вариант, дающий возможность сэкономить. Он подразумевает монтаж стандартных решёток для проветривания, одна из которых регулируемая, иная направлена собственными дырочками вниз. Сетка противомоскитная убережет их от проникновения насекомых.

Если мы дело имеем с крышей с четырьмя скатами, то вентиляционной устройство будет выполняться по-иному. Внизу, в подшивке, проделывается входное отверстие, а поверх, у конька, размещается выход. На случай, когда подшивка свесов выполнена из дерева, брусья совсем не нужно располагать плотно, между ними может оставаться зазор в пару миллиметров. Если зашивка проводилась при помощи пластика, то во всех компонентах должны быть отверстия. Аналогичные панели именуют сайдингами перфорированными.

Вероятна ситуация, когда подшивка собрана довольно плотно. Как быть в данном случае? Для этого выпускаются специализированные решётки, оборудованные сеточкой. Они имеют диаметр 5 см.: их устанавливают спустя каждые 0, 8 метра, по всей длине ветрового свеса. Для проделывания дырок применяют дрель с подходящим (круглым) сверлом. Сверху выполняется верхний вывод.

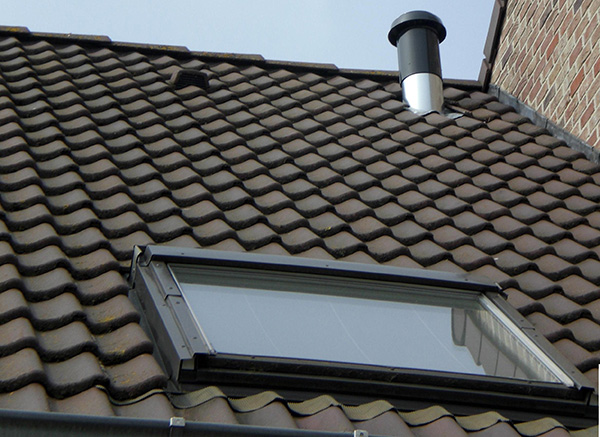

Как устроен вентилируемый конек на крыше дома

Вообще виды вентиляции в большинстве случаев зависят от типа кровли. К примеру, для асбоцементного листа и ондулина подходит традиционный конек. У эластичной мягкой черепицы удачно применяется проветриваемый конек или черепашка. Также специализированный вентиль используется для глиняной черепицы.

Металлическая черепица отлично проветривается при помощи типового конька. Нужно заявить, что конек считается не просто рентабельной в экономическом проекте заменой вентиля. Это так же и замечательный способ обзавестись системой вентиляции очень быстро.

Порой применяются специализированные мансардные окна, с решётками или остекленные, однако их приспособление очень и очень не простая задача, для выполнения которой нужны теоретические знания и фактический навык.

Тёплый чердачный этаж: система вентиляции

В современных системах отопления гравитационная циркуляция практически не используется. Иначе говоря если предполагается превратить помещение чердака в мансарду, кровля обязана быть выполнена полностью проветриваемой. Для крыши из мягкой кровли или материала листового типа придется облагородить специализированную вентилируемую территорию: на стропильные системы нашивается контррейка.

Для крыш с покрытием из металла будет лучше использовать гидроизоляционную мембрану. Кровля из шифера обойдется без контррейки, так как воздух свободно должен проходить снизу вверх. В подшивке устраивается вход, выход наружу происходит через конек.

Чердачный этаж должен проветриваться также, как и прочие помещения. Воздух проникает в середину через окна (возможно приспособление ВТК клапанов), и через отверстия для вентиляции покидает дом. Если они отсутствуют в стенках, то на месте вытяжки, на крыше, выполняются грибки (рассекатели).

Система вентиляции чердачного этажа в доме: правда и вымыслы

Вопросы, которые касаются высококачественной вентиляции помещения чердака, обросли слухами и догадками. Какие факты о надлежащем проветривании являются справедливыми, а какие нет?

Уходит ли тепло через чердачный этаж частного строения

• Правда ли, что в зимний период через вентиляционные каналы из дома улетучивается тёплый воздух? Есть мнение, что работа вентиляции в холодное время года только мешает обогреву дома. В действительности маловероятно, что причиной этому являются отверстия. На случай, когда жилье долго нагревается, а потом быстро стынет, виновата не система вентиляции, а изоляция. Нужно заявить, что не очень высококачественная изоляция способна пропускать на чердачный этаж влажный воздух. Следствием данного явления часто становится появление капель конденсата, вызывающих, со своей стороны, порчу и гниение древесины перекрытий.
• Правда ли, что система вентиляции требуется исключительно во время жаркой погоды? Есть убеждение, что работа вентиляции бывает нужной только в летний период, при крепком повышении температуры. В реальности это не так. Если не проводить вентиляционные мероприятия в зимний период, это опасно образованием сосулек, формированием грибов и плесени.
• Правда ли, что размер вентиляционных отверстий роли не играет? Это также считается ошибкой. Не стоит обустраивать каналы «на глазок», так как может так случится, что КПД подобной системы будет стремиться до нуля. Продухи должны содержать отношение к перекрытиям как один к пятистам.

Система вентиляции мансардного пространства: советы

Как облагородить вентиляцию помещения чердака

Отверстиям, находящимся по хребту кровли, необходимо выделять большое внимание. Классически их располагают если есть возможность ближе к хребту.

Самая простая вытяжная вентиляция в частном доме. Часть 2//Как избавится от конденсата в вентиляции

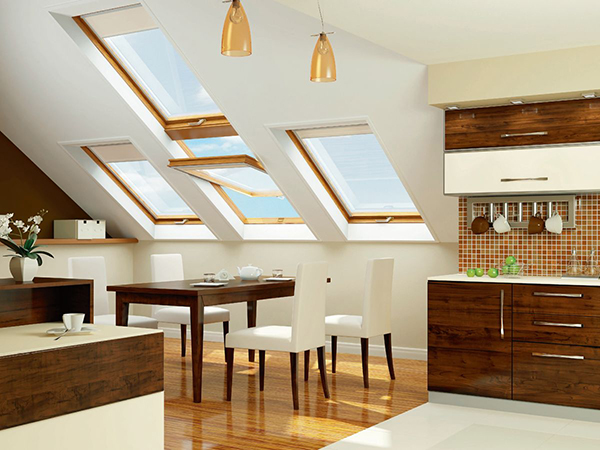

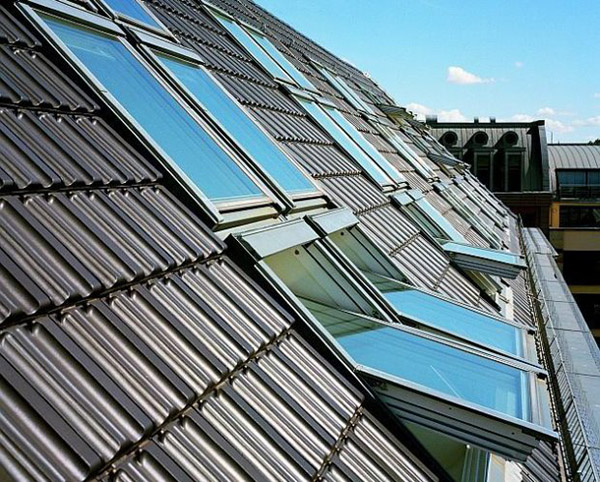

Мансардные окна на службе хорошей вентиляции

Пластиковые окна в современных зданиях имеют большое влияние на визуальный, тепловой и акустический комфорт помещений, а также качество находящегося в них воздуха. Если своевременно не уделить внимание теме вентиляции, то в случае мансардных окон могут возникать конкретные проблемы, поскольку мансарда является достаточно специфичным помещением, подверженным сильному риску перегрева в летнее время и выхолаживания зимой, а также повышенной влажности в период затяжных дождей, сообщает портал ОКНА МЕДИА.

Понимание пользователем, что тепловые характеристики окон тесно связаны с потреблением энергии, уже стало широко распространенным явлением. В то же время существует недостаток понимания влияния герметичных пластиковых окон на правильность работы некоторых типов вентиляции. Количество и расположение мансардных окон, а также характеристики воздушного потока размещенных в них проветривателей (приточный клапан, климатический клапан, диффузор), очень важны для эффективной естественной вентиляции чердаков.

Актуальные виды вентиляции

При механической приточно-вытяжной или вытяжной вентиляции воздух подается в помещение с помощью специально разработанных установок, а окна должны быть как можно наиболее герметичными, чтобы ограничить неконтролируемый приток наружного воздуха.

Тем не менее, в других системах вентиляции (прежде всего, гравитационной, но и механической вытяжной вентиляции) подача воздуха должна быть обеспечена с помощью внешнего устройства подачи воздуха, помещенного в окна, балконные двери или другие части ограждающих конструкций здания (реже, стенах).

Гравитационная вентиляция и мансардные окна

Самым дешевым с точки зрения инвестиций является система гравитационной вентиляции. Это один из видов естественной вентиляции, в котором выходы вентиляционных труб должны быть расположены над крышей здания. Отдельные вентиляционные каналы должны быть помещены в кухнях, ванных комнатах, туалетах, гардеробных без окон и технических помещениях. Также это касается комнат, отделенных от этих помещений больше, чем двумя дверями, равно как и комнат на верхнем уровне односемейного дома (мансарда) или в многоэтажной квартире многоквартирного дома.

Гравитационные системы вентиляции очень чувствительны к изменяющимся хаотично климатическим параметрам: температура, а также сила и направление ветра. Эти факторы ответственны за формирование разницы давлений между местами в конструкции здания, через которые подается воздух (окно) и выпускается из него (вентиляционные отверстия в крыше). Поскольку значение перепада давления во многом зависит от расстояния между этими точками, помещения, расположенные на верхних этажах, вентилируются хуже.

Это представляет для производителей мансардных окон конкретные проблемы, так как мансарда является достаточно специфичным помещением, которое характеризуется сильным риском перегрева в летнее время и сильного выхолаживания зимой, а также повышенной влажностью во время затяжного периода дождей. Кроме того, сложная форма крыши способствует тому, что некоторые её участки, особенно вблизи углов, вентилируются намного хуже, чем остальные части комнаты.

Следует отметить, что для работы гравитационной вентиляции худшие условия возникают, когда температура наружного воздуха близка к температуре в здании, а погода — безветренная.

При проектировании гравитационной вентиляции в качестве расчетных условий принимают: температуру 12 °С и отсутствие ветра. Это означает, что, когда температура наружного воздуха превышает это значение, надо либо установить мансардные окна в положении наклона, чтобы обеспечить необходимую интенсивность вентиляции, либо использовать дополнительные проветриватели, способствующие естественному притоку воздуха (хорошее решение — использование гибридной вентиляции).

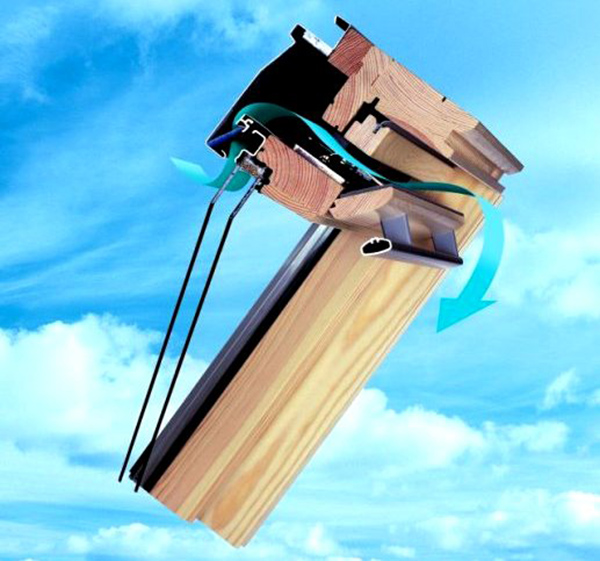

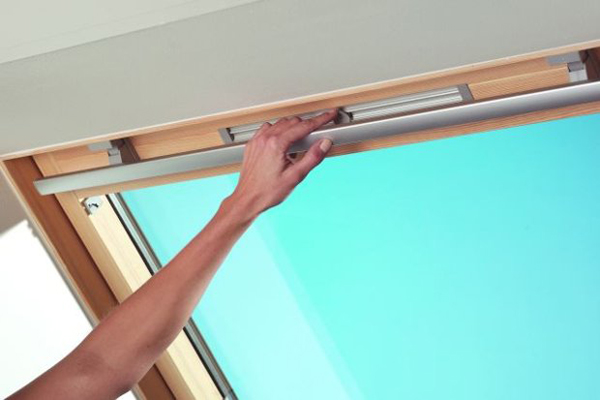

Проветриватели для мансардных окон – важная опция

В то же время, чтобы в период холодов интенсивность вентиляции не была слишком велика, необходимо, чтобы в оконных проветривателях были установлены дроссельные элементы, предотвращающие их плотное закрывание. Поток воздуха, проходящий через приточный клапан, чей дроссельный элемент находится в полностью закрытом положении, должен находиться в пределах от 20 до 30% величины потока при полностью открытом положении.

В условиях испытаний, воздушный поток, протекающий через полностью открытый проветриватель при разнице давлений по обе стороны 10 Па (Паскаль), должен быть в диапазоне от 20 до 50 м3 / ч, если применяется гравитационная вентиляция, и от 15 до 30 м3 / ч в случае применения вытяжной механической вентиляции.

На практике перепады давления, наиболее часто встречающиеся в случае мансардных окон, достигают 0,5-3 Па, в результате чего фактические потоки воздуха, проходящего через диффузоры значительно меньше, чем те, которые соответствуют условиям испытаний. Это означает, что размещение в комнате одного оконного проветривателя обычно недостаточно.

Рациональное управление проветривателями в мансардных окнах

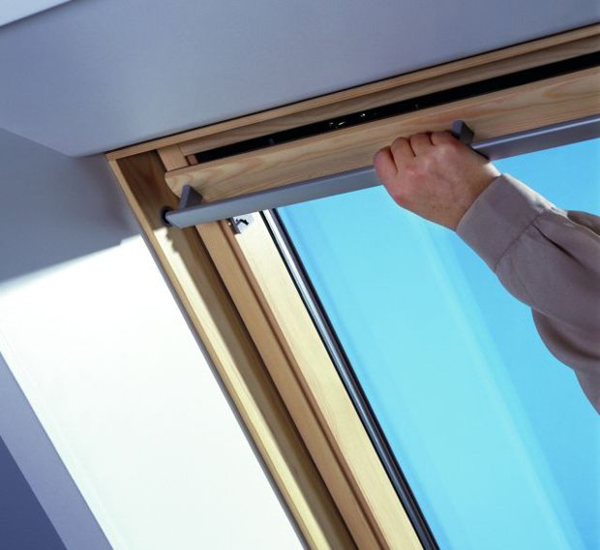

Приточный клапан может регулироваться вручную или автоматически. Ручная регулировка диффузоров должна учитывать возможность пользователя доставать до них, стоя на полу, что в случае мансардных окон не всегда реально.

Гораздо удобнее автоматическая регулировка. Наиболее распространенными являются системы, которые не требуют электрическую энергию, используя в качестве сигнала управления относительную влажность воздуха, или реагирующие на скорость воздуха, проходящего через диффузор.

Для управления степенью открытия оконного проветривателя в мансардном окне может быть использован датчик углекислого газа и датчик присутствия людей, но они дороже, и чаще применяются при гибридной или механической вытяжной вентиляции.

Классическое проветривание актуально в случае мансардных окон

При определенных условиях, например, после интенсивного приготовления пищи, посещения гостей или долгого пребывания в горячей ванной необходимо активизировать обмен воздуха на мансардном этаже. Обновление воздуха в чердачном помещении также желательно производить перед сном. Быстрым и эффективным в таких ситуациях является классическое проветривание или просто открывание мансардного окна.

Интенсивность воздухообмена на мансарде взаимосвязана с количеством открытых окон и их положением друг относительно друга. Наиболее благоприятная ситуация возникает, когда одновременно открыты два мансардных окна на противоположных сторонах крыши. Тогда оставлять открытыми окна, как правило, достаточно в течение примерно 1-5 минут, чтобы эффективно заменить воздух в чердачном помещении.

Если в том же пространстве можно открыть два окна, расположенные на той же стороне, но установленные на разных высотах, для эффективной очистки воздуха на мансарде требуется немного больше времени – около 3-10 минут.

Когда полностью открыто только одно мансардное окно, чтобы эффективно освежить воздух в комнате, в среднем требуется около 6-12 минут. В этой ситуации воздух проходит снаружи через отверстие, которое образуется ниже плоскости открытого окна и выходит через верхнее отверстие.

Краткосрочное проветривание зимой не может охладить поверхность внутренних перегородок, поэтому является эффективным методом воздухообмена, не вызывая слишком большое потребление энергии.

Благоприятный климат мансарды – в интересах пользователя

Мансардные окна не менее других видов пластиковых окон подвержены выпадению на них конденсата, что несёт угрозу появления плесени и грибка на откосах и стенах чердака. Особенно эти процессы активизируются в отопительный период, когда между внутренним и внешним воздухом существуют большие перепады температур. Важнейшим методом профилактики конденсата на мансардных окнах является правильная вентиляция.

Ненадлежащий воздухообмен может иметь необратимые последствия, как для человека, так и для строительных конструкций. Поэтому основным гарантом надлежащей вентиляции мансардного этажа и всего дома должна выступать убеждённость его обитателей, что это важно для их здоровья и самочувствия.
