Максимальный размер створки пластикового окна по ГОСТу

Большие пластиковые окна и ограничения размеров

  • Что можно считать большими окнами?
  • Какие у окон могут быть размеры?
  • Особенности популярных брендов
  • Ограничения при изготовлении пластиковых окон и дверей
  • Что стоит учитывать при проектировании?
  • Как выглядят большие окна в интерьере?

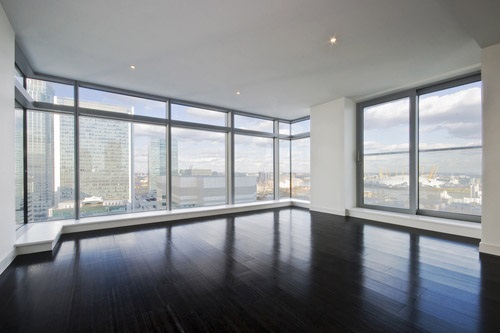

Пластиковые окна больших размеров имеют привлекательный внешний вид и довольно актуальны в домах, где требуется хорошая освещенность в комнате, а из квартиры открывается хороший вид. Однако эксплуатация такого окна имеет свои особенности, и прежде чем закладывать проект больших оконных проемов, требуется учесть много мелочей, так как размеры окон могут быть ограничены их техническими особенностями.

Что можно считать большими окнами?

Прежде всего, стоит разобраться, что такое самые большие пластиковые окна и чем они отличаются от обычных. Таковыми считаются мансардные окна, размер которых может превышать два метра в ширину; к такому виду причисляют и панорамное остекление. Конструкции могут отличаться по форме, быть не только прямоугольными, но и иметь более сложную конструкцию, например, арочную, трапециевидную, треугольную, круглую, иметь обратный сгиб профиля и другие особенности, которые зависят от архитектуры и дизайнерских решений для конкретного строения.

Какие у окон могут быть размеры?

Максимальные размеры пластиковых окон – это не прихоть изготовителя, а ограничения, вызванные техническими особенностями материалов, которые используются для их создания. Размер диктуется качеством профиля, фурнитуры, возможностями оборудования, установленного на заводе, выпускающем пластиковые конструкции. Границы пределов окон из ПВХ обусловлены инженерным расчетом и многочисленными техническими испытаниями. Говоря простым языком, если конструкция будет слишком большой, она не выдержит нагрузки при эксплуатации и быстро выйдет из строя.

Например, минимальный размер пластикового окна глухого составляет 330х450 мм.

Если конструкция оснащена створками, их должно быть несколько, раму придется усиливать дополнительными перегородками. Цвет профиля также играет роль, так как цветной профиль делается немного из другого состава, поэтому для него максимальное значение 3000 мм, если окно имеет створку, и 2500 мм, если используется глухое остекление.

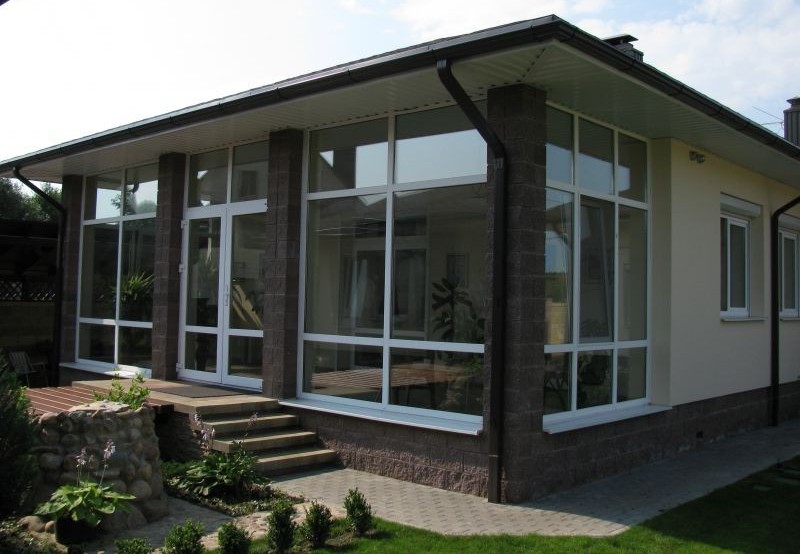

Для того чтобы закрыть большой оконный проем, размер которого значительно превышает допустимые максимальные размеры окон ПВХ, существует небольшая хитрость. В него вставляется несколько конструкций, не зависящих друг от друга, а затем их соединяют при помощи специального элемента соединения. При этом необходимо использовать термокомпенсаторы, так как при высоких температурах пластик расширяется, а при низких – сужается. Стыка между окнами видно не будет. Таким образом можно получить визуально целостную конструкцию, состоящую из разных элементов.

Если требуется создать конструкцию большой высоты, обойтись без перемычек не получится. Они потребуются для того, чтобы масса окон, находящихся сверху, не влияла на рамы стоящих снизу и не раздавила их. Таким образом может быть достигнута наибольшая площадь пластикового окна, при этом не придется уменьшать оконный проем, но придется смириться с наличием перемычек. Использование безрамного остекления позволяет избавиться от них. Однако стоит помнить о том, что безрамное остекление не бывает теплым, поэтому для окон в жилом помещении оно не подходит.

Если створки армированы и имеют ширину 1,5, то их максимальный размер составит 900 мм в ширину и 2100 мм в высоту. Если увеличить ширину до 1200 мм, то высота не может быть более 1500 мм. Площадь створки при использовании такого профиля не должна быть больше 1,8 квадратов. Армирование 2 мм позволяет использовать конструкцию больших габаритов; размер створки в максимальном варианте будет равен 1000х2300мм. При этом фрамуга не должна быть меньше 450 мм, так как при открывании створка будет иметь довольно большой радиус поворота, есть риск, что она будет цепляться. Высота фрамуги при этом должна быть не более 1665 мм.

Особенности популярных брендов

Максимальный размер створки пластикового окна по ГОСТу соблюдается многими импортными производителями, например, компанией Рехау, которая выпускает продукцию в соответствии с государственными стандартами.

  • Если выбирать ПВХ окно, армирование которого стандартное, то максимально возможная ширина изделия составит 900 при высоте 2100 мм. Если высоту нужно увеличить, можно заказать конструкцию с дополнительной перегородкой, над которой будет установлена глухая часть окна.
  • Если окно арочное, следует учитывать, что его радиус не может быть меньше 300 мм. Многие модели окно Rehau требуют минимума в 340 мм. Это объясняется тем, что при меньшем радиусе теряется прочность профиля, и он может согнуться. Высота и ширина арочного окна при этом ограничивается приведенными выше стандартными размерами.
  • Если окно треугольной формы, они имеет свои ограничения в силу особенностей формы. Максимальные размеры равны стандартным, но есть ограничения на минимальные: они не должны быть меньше 450 мм и 600х600 мм на сторону.
  • Если используется круглое окно, максимально допустимый размер составит 680 мм, если использовать при этом пятикамерный стеклопакет.

Есть ограничения по размерам стекол;

  1. Закаленное стекло (толщина от 10–15 мм). Максимальный размер пластикового окна 5900 х 3150 мм.
  2. Триплекс на толстом, закаленном стекле (от13–48 мм). Габариты 4700 х 2800 мм.
  3. Незакаленное стекло (4 мм). Допустим размер соответственно 3400 х 2800 мм.

к содержанию ↑

Ограничения при изготовлении пластиковых окон и дверей

У глухого окна максимально допустимые и редко применяемые площади стеклопакетов до 2,4 м2
стеклопакеты с разделением камер

  • 4-10-4-10-4 до 2,7 м2
  • до 3,6 м2 6-10-4-8-4 до 4,0 м2
  • 6-8-4-8-6 до 4,5 м2 до 6,0 м2

Обычно допустимые (часто применяемые) площади стеклопакетов:

  • до 1,9 м2 4-10-4-10-4 до 2,2 м2
  • до 2,9 м2 6-10-4-8-4 до 3,2 м2
  • до 4,0 м2 6-8-4-8-6 до 4,9 м2

Не рекомендуется изготовление стеклопакетов размерами менее 300х300 мм, а также с соотношением
сторон 5:1.
На Тепло и звукоизолирующие характеристики стеклопакетов приходится около 70% площади всего оконного блока, то от
теплоизолирующих свойств стеклопакета во многом зависит теплоизоляция всего окна в целом.
Дляэфективных теплоизоляционных характеристик стеклопакета применяют низкоэмиссионное К-
стекло , которое способностью отражать тепловое излучение. В отопительный период оно
«возвращает» в квартиру до 60% тепловых волн, выделенных нагревательными приборами. А летом
отражает тепловую инфракрасную часть солнечного излучения. К-стекло, это низкоэмиссионное стекло,
на которое нанесено покрытие из оксидов металлов.

На пересечении строк и столбцов указаны цифры условных обозначений для конструкций заданных габаритов высоты и ширины.

Что стоит учитывать при проектировании?

В любом проекте не стоит закладывать окно больше 6 м 2 по площади, иначе ни один завод не сможет выпустить подобную конструкцию, а если она будет выпущена, то ее качество не оставит желать лучшего, и окно быстро выйдет из строя. При размере максимально возможном или общепринятом стандартном ваш проект сможет осуществить любой производитель пластиковых окон, и вам не придется испытывать трудности с их доставкой и установкой.

Возможно значительное удорожание окна, заложенное в себестоимость заказа, поскольку изготовитель понимает, что велика вероятность повреждения.

Следует помнить о том, что, чем больше окно и толще его профиль, тем больше его масса, поэтому, закладывая проект, нужно учитывать прочность стен. Например, для балконного остекления нельзя использовать слишком тяжелые профили, так как не всегда может выдержать несущая плита. Максимальный размер створки окна ПВХ имеет массу около 80 кг, поэтому подбирать фурнитуру нужно достаточно качественную и мощную, в противном случае она быстро выйдет из строя, и створка покосится.

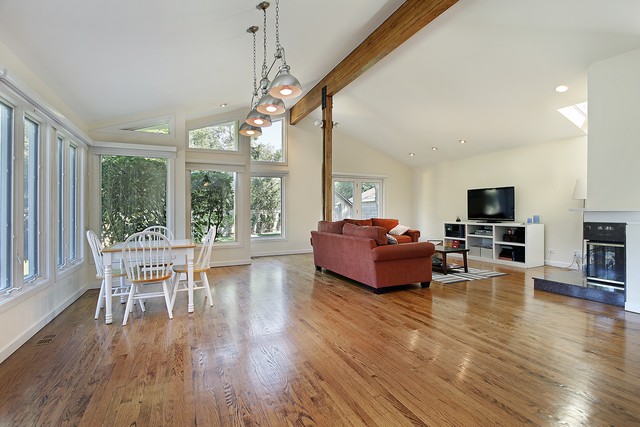

Как выглядят большие окна в интерьере?

Перед установкой большого окна стоит задуматься о том, будет ли вам комфортно в хорошо освещенном помещении и через окна которого хорошо видно вашу жизнь. Если нет, это не повод отказываться от идеи, так как окна всегда можно заказать с тонировочной пленкой, использовать занавески, жалюзи или и рольставни.

Цвет конструкции может быть разным. Подбирать его надо в соответствии с дизайном помещения: он должен с ним гармонировать. Если фасад стандартный, и вы хотите сэкономить, можно заказать окна, ластик которых с одной стороны цветной, а с другой белый. Прочность от этого не пострадает. Для ванной комнаты тоже можно использовать большое окно. Особенность его может заключаться в прозрачности: с внутренней стороны будет видно, что происходит на улице, а снаружи – нет, так как поверхность будет зеркальной.

Максимальный размер стеклопакета — читаем все нюансы

Стеклопакет – это конструкция, которая представляет собой два или более стекла, для соединения которых применяют герметик. Чтобы между установленными стеклами соблюдалось необходимое расстояние согласно стандартным размерам, их крепят на особые рамы. Таким образом, удается получить дополнительную герметизацию.

Дистанционную рамку наполняют осушителем, благодаря которому удается вытеснить из внутренней части стеклопакета остаточную воду. После этого изделие подвергают тщательной герметизации пр периметру. Между стеклами образуется пространство, которое заполняют специальным газом – аргоном.

Большие стеклопакеты

Такие характеристики большим стеклам присущи благодаря способу их изготовления. Основой для производства больших стеклопакетов служит флоат стекло, являющееся сплавом олова и стекла. В процессе его производства горячее стекло пропускается через слой расплавленного олова.

После охлаждения стекло приобретает идеально гладкую поверхность, но его еще и подвергают полировке. Витрины, изготовленные из флоат стекла, прочны и позволяют рассмотреть расположенный за ними товар безо всяких искажений. Из такого стекла создают самый прочный вид стеклопакета – по технологии триплекс.

Такая технология состоит в том, что два или более стекол склеиваются между собой под действием высоких температур. Между стеклами закладывается специальная прочная пленка, которая гарантирует безопасность при разбивании стекла. Разбить такое стекло очень непросто, но даже если это произойдет, осколки не разлетаются, а так и остаются на пленке. Это делает флоат стекло идеальным материалом для создания больших стеклопакетов.

Максимальные габариты

При реализации проектировки новых домов или при реконструкции старых очень важным мероприятием остается остекление помещения. Так как дома строят для полного использования человека, то для освещения комнат необходимо задействовать природный свет. Для получения максимального результата применяют максимальных габаритов. Принимая во внимание допустимые параметры конструкций, не всегда прислушиваются к пожеланиям заказчика относительно ветровой нагрузки на окно полностью.

Если речь идет про стеклопакеты больших габаритов, то к их главным характеристикам стоит отнести максимальный размер и предельную толщину:

  1. Наибольший размер рассматриваемых изделий будет достигать 6х3,2 м. При монтаже конструкции необходимо учитывать направление расположения поверхности – вертикально, горизонтально или под наклоном. Еще важно принимать во внимание назначение изделия.
  2. Наибольшая толщина. Учитывая действующий стандарт, наибольший размер конструкции не больше 60 мм. Стандартные стеклопакеты с одной камерой характеризуются толщиной в 24 мм.

Также будет полезно понимать, какие существуют

Таблица 1- Наибольшие габариты стеклопакетов

При производстве стеклопакетов мы огразниченны следующими возможностями оборудования:

При выборе стеклопакетов необходимо учитывать:
  • допустимые размеры
  • толщину стекол
  • закалка (термообработка)

Какие у окон могут быть размеры?

Максимальные размеры пластиковых окон – это не прихоть изготовителя, а ограничения, вызванные техническими особенностями материалов, которые используются для их создания. Размер диктуется качеством профиля, фурнитуры, возможностями оборудования, установленного на заводе, выпускающем пластиковые конструкции. Границы пределов окон из ПВХ обусловлены инженерным расчетом и многочисленными техническими испытаниями. Говоря простым языком, если конструкция будет слишком большой, она не выдержит нагрузки при эксплуатации и быстро выйдет из строя.

Например, минимальный размер пластикового окна глухого составляет 330х450 мм.

Если конструкция оснащена створками, их должно быть несколько, раму придется усиливать дополнительными перегородками. Цвет профиля также играет роль, так как цветной профиль делается немного из другого состава, поэтому для него максимальное значение 3000 мм, если окно имеет створку, и 2500 мм, если используется глухое остекление.

Читать еще:  Сшить жалюзи на окна своими руками

Для того чтобы закрыть большой оконный проем, размер которого значительно превышает допустимые максимальные размеры окон ПВХ, существует небольшая хитрость. В него вставляется несколько конструкций, не зависящих друг от друга, а затем их соединяют при помощи специального элемента соединения. При этом необходимо использовать термокомпенсаторы, так как при высоких температурах пластик расширяется, а при низких – сужается. Стыка между окнами видно не будет. Таким образом можно получить визуально целостную конструкцию, состоящую из разных элементов.

Если требуется создать конструкцию большой высоты, обойтись без перемычек не получится. Они потребуются для того, чтобы масса окон, находящихся сверху, не влияла на рамы стоящих снизу и не раздавила их. Таким образом может быть достигнута наибольшая площадь пластикового окна, при этом не придется уменьшать оконный проем, но придется смириться с наличием перемычек. Использование безрамного остекления позволяет избавиться от них. Однако стоит помнить о том, что безрамное остекление не бывает теплым, поэтому для окон в жилом помещении оно не подходит.

Если створки армированы и имеют ширину 1,5, то их максимальный размер составит 900 мм в ширину и 2100 мм в высоту. Если увеличить ширину до 1200 мм, то высота не может быть более 1500 мм. Площадь створки при использовании такого профиля не должна быть больше 1,8 квадратов. Армирование 2 мм позволяет использовать конструкцию больших габаритов; размер створки в максимальном варианте будет равен 1000х2300мм. При этом фрамуга не должна быть меньше 450 мм, так как при открывании створка будет иметь довольно большой радиус поворота, есть риск, что она будет цепляться. Высота фрамуги при этом должна быть не более 1665 мм.

Остекление больших окон

Остекление больших окон и фасадов под силу только специалистам, обладающими определенными навыками и опытом, знаниями особенностей стекол и фурнитуры, положения и закрепления стеклопакета. Для монтажа больших стеклопакетов нужна и специальная техника и приспособления:

  • Пневматические или вакуумные присоски, предназначенные для безопасного и быстрого подъема и монтажа стеклопакета. Присоска закрепляется на различных грузоподъемных механизмах (кран, погрузчик, лебедка и т.д.);
  • Спецтехника – краны-манипуляторы, краны-балки, вышки с корзинами;
  • Снаряжение для монтажника-альпиниста (самохваты, веревки, карабины и т.д.)
  • При фасадном застеклении используются целые системы крепежей и каркасов для закрепления стеклопакетов.

Стеклопакеты большого размера имеют длительный срок службы – тридцать лет и более. Они не требуют сложного ухода, легко очищаются от загрязнений как с внешней, так и с внутренней стороны, обеспечивают поддержание комфортной температуры в помещении. Они красивы, прочны и безопасны. Эти характеристики делают их привлекательными при оформлении зданий и интерьеров.

Особенности популярных брендов

Максимальный размер створки пластикового окна по ГОСТу соблюдается многими импортными производителями, например, компанией Рехау, которая выпускает продукцию в соответствии с государственными стандартами.

  • Если выбирать ПВХ окно, армирование которого стандартное, то максимально возможная ширина изделия составит 900 при высоте 2100 мм. Если высоту нужно увеличить, можно заказать конструкцию с дополнительной перегородкой, над которой будет установлена глухая часть окна.
  • Если окно арочное, следует учитывать, что его радиус не может быть меньше 300 мм. Многие модели окно Rehau требуют минимума в 340 мм. Это объясняется тем, что при меньшем радиусе теряется прочность профиля, и он может согнуться. Высота и ширина арочного окна при этом ограничивается приведенными выше стандартными размерами.
  • Если окно треугольной формы, они имеет свои ограничения в силу особенностей формы. Максимальные размеры равны стандартным, но есть ограничения на минимальные: они не должны быть меньше 450 мм и 600х600 мм на сторону.
  • Если используется круглое окно, максимально допустимый размер составит 680 мм, если использовать при этом пятикамерный стеклопакет.

Максимальные размеры створок пластиковых окон согласно ГОСТу не должны превышать 2,5 м2 вне зависимости от формы.

Есть ограничения по размерам стекол;

  1. Закаленное стекло (толщина от 10–15 мм). Максимальный размер пластикового окна 5900 х 3150 мм.
  2. Триплекс на толстом, закаленном стекле (от13–48 мм). Габариты 4700 х 2800 мм.
  3. Незакаленное стекло (4 мм). Допустим размер соответственно 3400 х 2800 мм.

Ограничения при изготовлении пластиковых окон и дверей

У глухого окна максимально допустимые и редко применяемые площади стеклопакетов до 2,4 м2
стеклопакеты с разделением камер

  • 4-10-4-10-4 до 2,7 м2
  • до 3,6 м2 6-10-4-8-4 до 4,0 м2
  • 6-8-4-8-6 до 4,5 м2 до 6,0 м2

Обычно допустимые (часто применяемые) площади стеклопакетов:

  • до 1,9 м2 4-10-4-10-4 до 2,2 м2
  • до 2,9 м2 6-10-4-8-4 до 3,2 м2
  • до 4,0 м2 6-8-4-8-6 до 4,9 м2

Не рекомендуется изготовление стеклопакетов размерами менее 300х300 мм, а также с соотношением
сторон 5:1.
На Тепло и звукоизолирующие характеристики стеклопакетов приходится около 70% площади всего оконного блока, то от
теплоизолирующих свойств стеклопакета во многом зависит теплоизоляция всего окна в целом.
Дляэфективных теплоизоляционных характеристик стеклопакета применяют низкоэмиссионное К-
стекло , которое способностью отражать тепловое излучение. В отопительный период оно
«возвращает» в квартиру до 60% тепловых волн, выделенных нагревательными приборами. А летом
отражает тепловую инфракрасную часть солнечного излучения. К-стекло, это низкоэмиссионное стекло,
на которое нанесено покрытие из оксидов металлов.

На пересечении строк и столбцов указаны цифры условных обозначений для конструкций заданных габаритов высоты и ширины.

Что стоит учитывать при проектировании?

В любом проекте не стоит закладывать окно больше 6 м2 по площади, иначе ни один завод не сможет выпустить подобную конструкцию, а если она будет выпущена, то ее качество не оставит желать лучшего, и окно быстро выйдет из строя. При размере максимально возможном или общепринятом стандартном ваш проект сможет осуществить любой производитель пластиковых окон, и вам не придется испытывать трудности с их доставкой и установкой.

Возможно значительное удорожание окна, заложенное в себестоимость заказа, поскольку изготовитель понимает, что велика вероятность повреждения.

Следует помнить о том, что, чем больше окно и толще его профиль, тем больше его масса, поэтому, закладывая проект, нужно учитывать прочность стен. Например, для балконного остекления нельзя использовать слишком тяжелые профили, так как не всегда может выдержать несущая плита. Максимальный размер створки окна ПВХ имеет массу около 80 кг, поэтому подбирать фурнитуру нужно достаточно качественную и мощную, в противном случае она быстро выйдет из строя, и створка покосится.

Видео

На видео – виды стеклопакетов для окон ПВХ:

Сегодня при установке стеклопакета необходимо внимательно ознакомиться с его характеристиками и размерами. Именно от этого и будет зависеть цена устанавливаемого изделия. Выбирая тот или иной вид стеклопакета, учитывайте условия, в которых будет происходить его эксплуатация, а также размеры и стоимость.

Возможно вам также будет интересна информация, как установить пластиковое окно в деревянном доме.

Как выглядят большие окна в интерьере?

Перед установкой большого окна стоит задуматься о том, будет ли вам комфортно в хорошо освещенном помещении и через окна которого хорошо видно вашу жизнь. Если нет, это не повод отказываться от идеи, так как окна всегда можно заказать с тонировочной пленкой, использовать занавески, жалюзи или и рольставни.

Цвет конструкции может быть разным. Подбирать его надо в соответствии с дизайном помещения: он должен с ним гармонировать. Если фасад стандартный, и вы хотите сэкономить, можно заказать окна, ластик которых с одной стороны цветной, а с другой белый. Прочность от этого не пострадает. Для ванной комнаты тоже можно использовать большое окно. Особенность его может заключаться в прозрачности: с внутренней стороны будет видно, что происходит на улице, а снаружи – нет, так как поверхность будет зеркальной.

Большие окна – это достаточно красиво, особенно если из них открывается хороший вид, однако перед тем как выбирать проект дома с ними, стоит задуматься об особенностях эксплуатации и высокой цене конструкций.


Что необходимо учитывать при выборе


Прежде всего, ознакомьтесь со статьями « » и « » — в них дана подробная информация, касающаяся стекол, устройства, состава, различия данных изделий. К этому можно добавить, что крайне желательно использовать вариант, где расстояние между стеклами будет не более 2 см.

Если конструкция окна значительных размеров, а расстояние между стеклами небольшое, то при прогибе или деформации одного стекла, дефекты со временем появятся и на соседних. Если же изделие наоборот, слишком маленькое, то разрушение стекла также вполне возможно. Особенно характерен такой вариант развития события для зимнего времени – вследствие воздействия на окно низких температур. Это происходит из-за того, что внутри камеры происходит уменьшение объема закачанного газа, и стекло не может подстроиться под данную особенность вследствие своих небольших размеров.

Размеры окон

При выборе окон одна из ключевых характеристик – размер. Выбор не сводится исключительно к эстетическим показателям. Факторов, которые определяют оптимальные размеры окон, гораздо больше. В расчет принимаются:

  • требования в отношении освещенности
  • назначение здания и его параметры (требования к хрущевке существенно отличаются от аналогичный параметров в современных многоэтажках)
  • географические особенности местности
  • степень естественной освещенности в течение дня
  • соотношение между габаритами помещения и размером проема
  • световые показатели стеклопакета и т. д.

Уточнить размеры пластиковых окон, соответствующие типу вашего дома, поможет калькулятор стоимости окна.

Менеджеры и мастера завода Лабрадор помогут замерить и рассчитать размеры оконных конструкций, определиться с формой и цветом рам, правильно выбрать стеклопакет, фурнитуру. Чтобы избежать ситуации, когда из-за слишком маленького или большого размера изготовление светопрозрачной конструкции становится невозможным, предлагаем ознакомиться с таблицами ограничений.

Ограничения на размеры глухих окон в доме

МИНИМАЛЬНЫЕ РАЗМЕРЫ
для глухого (не открывающегося) ПВХ окна
Высота = 385 мм
Ширина = 200 мм
МАКСИМАЛЬНЫЕ РАЗМЕРЫ
для глухого (не открывающегося) ПВХ окна
Стеклопакет со стандартными стеклами, шириной 4 мм
Высота = 1600 мм
Ширина = 1600 мм
МАКСИМАЛЬНЫЕ РАЗМЕРЫ
для глухого (не открывающегося) ПВХ окна
Стеклопакет с нестандартными стёклами, шириной 6 мм
Высота = 2000 мм
Ширина = 2500 мм

ВАЖНО! При проектировании проемов для установки оконных блоков желательно избегать предельных размеров (как минимальных, так и максимальных). Дело в том, что при больших размерах конструкции может встать вопрос об использовании спецтехники для подъема и установки рам, стеклопакетов.

Вопрос о максимально возможных размерах оконных блоков и способа деления их переплетами на отдельные заполнения, решается в каждом случае индивидуально, с учетом:

  • массы изделия (1 м? однокамерного стеклопакета с двумя стеклами толщиной 6 мм весит 30 кг)
  • этажа, на котором изделие будет устанавливаться
  • возможности проноса изделия к месту монтажа и ряда других условий.

Ограничения на размеры окон с поворотно-откидной створкой

МИНИМАЛЬНЫЕ РАЗМЕРЫ
для ПВХ окна с поворотно-откидной створкой
Высота = 465 мм
Ширина = 400 мм
МАКСИМАЛЬНЫЕ РАЗМЕРЫ
для ПВХ окна с поворотно-откидной створкой
Высота = 1500 мм
Ширина = 1100 мм

Данные размеры указаны ориентировочно, возможны небольшие корректировки характеристик в зависимости от выбранной системы профилей, фурнитуры, стеклопакета.

ВАЖНО! В случае, если размеры створки (поворотно-откидной или поворотной) превышают 900х1000 мм, такую створку ОБЯЗАТЕЛЬНО необходимо вклеивать на производстве. Необходимость объясняется следующим: При вклеивании створки в стеклопакет на объекте заказчика она из-за большого веса, нестандартных размеров может «провиснуть» под своей тяжестью. При вклеивании створки в стеклопакет в условиях производства, провисание исключается.

Читать еще:  Можно ли менять пластиковые окна зимой

Треугольное окно


Минимальная величина острого угла для
треугольного окна составляет 30 градусов,
что определяется условиями створки.

Арочное окно


Минимальный радиус дуги арочного окна – 275 мм.

Завод Лабрадор даёт 10-тилетнюю гарантию на материалы и монтажные работы. В случае заказа окон с нестандартно большой створкой и отказом заказчика от вклеивания на производстве, гарантия на такое изделие не распространяется.

Стандартные размеры окон по ГОСТ

ГОСТ 11214-86, 23166-99 и другие государственные стандарты, СНиПы определяют правила изготовления и установки оконных конструкций. В том числе ими задаются и стандартные размеры пластиковых окон, которые мы свели в таблицы.

Стандартные размеры окон для многоквартирных домов

Стандартные размеры двустворчатого окна для панельного дома составляют по ширине 1300-1400 миллиметров, трехстворчатого – 2050-2070 миллиметров при высоте 1400 мм. Если рассматривать хрущевку, важно учитывать не только размеры стеклопакетов, но и ширину подоконника. Для широкого подоконника стандартными считаются пластиковые окна с габаритами 1450х1500 мм (при двух створках) и 2040х1500 (при трех). К узким подоконникам оптимально подойдут окна 1300х1350 мм и 2040х1350 мм соответственно.

Помимо общего размера окна необходимо правильно рассчитать параметры открывающейся створки. Нежелательно делать ее менее 450х450 мм и более 900х900 мм.

На странице сайта «Калькулятор» приведены данные по размерам окон ПВХ для распространенных в Петербурге серий многоквартирных домов – 137, 606, 504, 504Д, 606.11, Корабль 1600ЛГ, Корабль Г-образный. Справки о габаритах оконных проемов в зданиях других проектов немедленно предоставят консультанты «Лабрадора» по телефону.

Стандартные размеры окон для частных домов

Учитывая многообразие используемых при индивидуальном строительстве проектов, а также требований и пожеланий заказчиков, говорить о стандарте в данном секторе рынка не приходится. За счет использования достижений современных технологий домовладельцы получают возможность реализовывать самые смелые задумки, но при этом важно не забывать о двух требованиях:

  • Площадь остекления жилой комнаты должна составлять не менее 15% площади пола
  • Соблюдение описанных выше требований по минимальным и максимальным размерам конструкций ПВХ, створок

Первое из названных требований обычно находится в полном согласии с пожеланиями заказчиков строительства. 15% от площади пола – это минимально необходимый объем остекления для соответствующего установленным нормам естественного освещения жилого помещения в таком северном городе как Петербург. Как правило, об этом требовании напоминать не приходится, поскольку заказчики изначально ставят перед архитекторами и дизайнерами задачу получить максимум света в комнатах, использовать панорамные окна в пол и тому подобные варианты. Такое желание следует лишь приветствовать и ещё раз подчеркнуть, что современные материалы и технологии позволяют реализовывать подобные задумки без ограничений.

Размеры мансардных окон ПВХ

Отдельные расчеты производят в отношении мансардных окон. Высота окна определяется уклоном кровли – более пологая крыша требует более высоких оконных проемов. При определении ширины мансардного окна учитывают расстояние между стропилами. Эта величина должна на 4-6 сантиметров превышать ширину оконной коробки.

  • Реквизиты организации
  • Мобильная версия сайта
  • Полезная информация
  • Карта сайта

Информация, представленная на сайте, не является публичной офертой.
© «Лабрадор»
Работаем с 2001 года

Таблица стандартных размеров пластиковых окон ПВХ по ГОСТу

ГОСТы строительной отрасли регламентируют изготавливать окна таким образом, чтобы максимальная площадь оконного изделия из пластикового профиля была не больше 6 м2. Также открывающаяся створка по своей площади не должна превышать 2,5 м2.

Как правильно задать размеры окон на этапе проектирования

Только соблюдая стандарты и нормативы ГОСТа можно сделать остекление качественным, надежным и практичным. К примеру, если вы решили строить загородный дом с панорамным остеклением, то стоит принять во внимание тот факт, что окна должны быть не больше 6 м2.

В этом случае вы избавитесь от многих проблем, да и производителя найти не составит труда. Практически все компании смогут предложить решения по остеклению такого дома.

Если вы решили купить уже готовые окна на производстве или у строительной компании, то обратите внимание на площадь открывающихся элементов. Если она будет больше 2,5 м2, то проверьте наличие сертификатов на проведение специализированных испытаний по безопасности, т.к. площадь свыше указанной нормы не подпадает под действие стандартов.

При выборе стеклопакетов обратите внимание на вес открывающихся створок, он не должен превышать 80 кг. В противном случае это может привести к превышению критической части.

Для справки: Створка трехкамерного стеклопакета (3 стекла 4 мм) площадью 2,5 м2 весит около 75 кг.

Створки распашных окон должны открываться внутрь помещения во всех жилых помещениях, кроме помещений первого этажа и окон, выходящих на балконы и лоджии. Иные случаи открывания должны прописываться в проектной документации.

Габариты глухих окон

Редко кто заказывает окна с 2 или 3-мя (в зависимости от окна) открывающимися створками. Как правило, вторая и третья створка остаются глухими, т.е. не открываются. Выдержка из ГОСТ 23166-99:

5.1.6 Применение неоткрывающихся створок в оконных блоках помещений жилых зданий выше первого этажа не допускается, кроме створок с размерами, не превышающими 400х800 мм, а также в изделиях, выходящих на балконы (лоджии) при наличии в таких конструкциях устройств для проветривания помещений. Возможность применения неоткрывающихся створчатых элементов оконных блоков в других видах помещений устанавливают в проектной документации на строительство.

Таблица: окна стандартных, рекомендуемых размеров.

Возможные отклонения от линейных размеров окон

В процессе изготовления пластиковых окон возможно несовпадение линейных размеров с теми, которые указаны в проектной документации. Если отклонение составляет +2 .. – 1 мм, то это считается нормальным.

Разность длин диагоналей прямоугольных рам не должна превышать 2 мм при длине стороны до 1400 мм. Если длина свыше 1400 мм, то допустимое отклонение составляет 3 мм.

Размеры окон жилых помещений

Не редко имеют место быть случаи, когда размеры окон в панельном доме могут отличаться на 10-15 см, причем речь идет об одном и том же доме. То есть о точности говорить не приходится. Именно поэтому, в случае необходимости замера размеров окон нужна квалифицированная помощь.

Однако, существуют стандартные размеры окон в типовых домах, к которым нужно стремиться при проектировании, чтобы в последствии не усложнять жизнь жильцам и компаниям, занимающимся монтажом окон. Двустворчатое стандартное окно должно соответствовать размерам 1300 в высоту и 1400 в ширину. Трехстворчатое окно — ширина от 2050 до 2070, высота — 1400.

Что касается хрущевок, то тут ситуация другая. Так, размер окна в хрущевке напрямую зависит от ширины подоконника. В случае с широкими подоконниками, размер составляет 1450×1500 для двух створок и 2040×1500 для трех. Узкие подоконники предполагают размеры окон 1300×1350 и 2040×1350 соответственно.

Рассчитывая размеры мансардных окон , обычно исходят из стандартных параметров, но так же нужно учитывать угол уклона кровли. Существует закономерность, состоящая в том, что высота окна напрямую зависит от пологости кровли. Что касается расстояния между стропилами, то оно должно быть не меньше чем на 4-6 см шире оконной коробки.

Исходя из вышеуказанного, становится совершенно очевидно, что размеры окон даже в типовых домах не совпадают, но отталкиваясь от типа дома, можно на вскидку определить и размеры окон. Как бы там ни было, но угол падения солнечных лучей, играет определяющее значение в вопросах оконных размеров.

Размеры пластиковых окон

Затрагивая размеры окон пвх, отметим, что они могут быть самыми различными и зависят исключительно от величины проема. Тем более, учитывая современные технологии, пластикове окна могут изготавливаться с любыми размерами и абсолютно любой сложности.

На сегодняшний день существует модная тенденция делать размеры пластиковых окон очень большими, исходя из эстетических соображений, такое веяние смотрится эффектно и колоритно, но не стоит забывать о практичности. Открывающаяся створка не должна быть больше 900 кв. мм.

Никто не запрещает делать ее больше, но такие манипуляции будут гарантией того, что конструкция в скором времени просто выйдет из строя. В случае с глухими створками, отметим, что лучше не пренебрегать советом и не делать их более 1000 кв. мм., это чревато значительной нагрузкой на стеклопакет, что способствует его деформации.

В заключении отметим, что для специалистов нет ничего невозможного и нестандартные размеры пластиковых окон стали, скорее, правилом, чем исключением из него. Касаясь вопросов экономии, целесообразно подчеркнуть, что стандартное окно стоит дешевле, чем его аналог, выполненный под заказ. Но будет ли такая экономия оправданной, целиком и полностью зависит от размера оконного проема.

Стандарты ГОСТ

ГОСТ 30971-2002 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам» (введен в действие с 1 марта 2003 г.)
ГОСТ – 23166-99 «Блоки оконные. Общие технические условия»
ГОСТ – 24700-99 «Блоки оконные деревянные со стеклопакетами. Технические условия»
ГОСТ – 30673-99 «Профили поливинилхлоридные для оконных и дверных блоков. Технические условия»
ГОСТ – 30674-99 «Блоки оконные из поливинилхлоридных профилей. Технические условия»
ГОСТ – 24866-99 «Стеклопакеты клееные. Общие технические условия»
ГОСТ 26601-85 Окна и балконные двери деревянные для малоэтажных жилых домов. Типы, конструкция и размеры
ГОСТ 11214-86 Окна и балконные двери деревянные с двойным остекленением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 11214-78 Окна и балконные двери деревянные с двойным остеклением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 16289-86 Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 16289-80 Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 24700-81 Окна и балконные двери деревянные со стеклопакетами для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 24699-81 Окна и балконные двери деревянные со стеклопакетами и стеклами для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 23344-78 Окна стальные. Общие технические условия
ГОСТ Р 54850-2011 Окна мансардные и зенитные фонари. Метод определения сопротивления теплопередаче
ГОСТ Р 54861-2011 Окна и наружные двери. Методы определения сопротивления теплопередаче
ГОСТ 21519-84 Окна и двери балконные, витрины и витражи из алюминиевых сплавов. Общие технические условия
ГОСТ 25062-81 Окна и двери балконные из алюминиевых сплавов. Типы, конструкции и размеры
ГОСТ 27936-88 Окна и двери балконные деревоалюминиевые для общественных зданий. Типы и конструкции
ГОСТ 23166-78 Окна и балконные двери деревянные. Общие технические условия

Оптимальные размеры окон и допустимый вес створок

  1. Какие введены ограничения на габариты окон
  2. Что нужно учесть кроме размера активной створки
  3. Габариты глухих окон
  4. Зависимость количества створок от габаритов проема
  5. Оптимальные модульные размеры створок
  6. Возможные линейные отклонения

Хотя сегодня размеры окон определяются в индивидуальном порядке, эти параметры нельзя считать абсолютно произвольными. Габариты всех конструкций регламентируются ГОСТами, причем нормативов необходимо строго придерживаться. В противном случае высока вероятность возникновения проблем в процессе эксплуатации. То есть нестандартными окнами правильно считать не те конструкции, которые изготовлены с пренебрежением всех нормативов, а полностью соответствующие государственным стандартам изделия, изготовленные для проемов с произвольными габаритами.

Какие введены ограничения на габариты окон

В большинстве случаев при установке окон в жилых помещениях их габариты соответствуют общепринятым стандартам, так как сами проемы изначально проектируются с учетом нормативов. Сложности могут возникнуть только при оснащении объектов, возведенных по индивидуальным проектам без контроля надзорных органов. Поскольку сегодня в моде большие окна, некоторые владельцы недвижимости теряют чувство меры. При этом есть границы, за которые нельзя выходить:

  • максимально допустимая площадь окна – 6 м²;
  • максимально возможная площадь активной створки – 2,5 м²;
  • максимально возможная высота и ширина глухой створки – 0,8 м и 0,4 м. соответственно.
Читать еще:  Как повесить шторы на мансардные окна

Обозначенные ориентиры являются основными, и их необходимо придерживаться как проектировщикам, так и владельцам недвижимости. Для тех, кто желает выйти за эти рамки, существуют изделия формата «Джамбо». Площадь таких конструкций может достигать 18 м² — на ОкнаТрейд представлен подробный обзор на эту тему, позволяющий получить всю основную информацию об этих изделиях.

Что нужно учесть кроме размера активной створки

В процессе заказа окон играет роль не только размер створки, но и ее масса. Этот показатель не должен превышать 80 кг – именно на такой вес рассчитано большинство модификаций фурнитуры. Если масса створки превышает предельные значения, при эксплуатации окна возможны проблемы:

  • провисание петель и некорректное закрытие окна – створка цепляется за низ рамы;
  • преждевременный износ элементов фурнитуры;
  • возможность разгерметизации по периметру уплотнительного контура;
  • перекос створок и возможное нарушение целостности стеклопакета.

При этом на массу оказывает непосредственное влияние не только размер створки окна, но и тип профиля, наличие армирующих вкладышей, а также количество камер в стеклопакете. Поскольку использование каждого дополнительного стекла увеличивает вес створки, это должно учитываться при проектировании окон.

Иногда площадь створок может превышать 2,5 м² и вес 80 кг, но в этом случае у производителя должны быть подтверждения о проведении сертифицированных испытаний такой продукции.

Габариты глухих окон

Если габариты глухих окон не превышают 800х400 мм, то на их применение не накладывается никаких ограничений. Во всех остальных случаях необходимо руководствоваться ГОСТ 23166-99, в котором указано, что установка любых глухих окон в помещениях выше первого этажа запрещена, если их габариты превышают предельно допустимые значения. Исключениями являются только выходящие на балконы и лоджии проемы. Что касается возможности монтажа глухих конструкций на нежилых объектах, то вопросы рассматриваются в индивидуальном порядке на основании проектной документации.

Зависимость количества створок от габаритов проема

Размеры пластиковых окон даже в типовых домах не совпадают, но небольшое несоответствие габаритов не оказывает существенного влияния при определении количества створок. При выполнении этой процедуры руководствуются такими рекомендациями:

  • 2 створки – ширина рамы 1300-1450 мм;
  • 3 створки – ширина рамы 2040-2070 мм.

Высота проема обычно варьируется в диапазоне от 1350 мм. до 1500 мм. При ощутимом увеличении этого параметра при неизменной ширине не рекомендуется изменять оптимальное количество створок – достаточно добавить в верхней части переплета фрамугу. Если этот элемент оконной конструкции комплектуется активной створкой, то лучше сразу его оснастить автоматической системой открывания с электроприводом.

Оптимальные модульные размеры створок

Имеется еще один важный момент – оптимальное соотношение высоты и ширины оконных конструкций. Эти пропорции регламентируются ГОСТ 23166-99 и являются рекомендованными при строительстве жилых и коммерческих объектов.

Расшифровать сведения из такой таблицы очень просто – все обозначения привязаны к строительному модулю «М». Эта величина равна 100 мм, поэтому все размеры легко вычислить путем умножения чисел из кода на 100. При этом, как видно из таблицы, допускаются округления в меньшую или большую сторону.

Возможные линейные отклонения

При производстве окон невозможно достичь совпадения размеров изготовленных конструкций с габаритами, указанными в технической документации. Это связано с некоторыми погрешностями в измерительных инструментах, которые использовались на разных этапах производства, а также с тем, что профили имеют особенность сжиматься и расширяться. Совокупность этих причин побудила разрешить небольшие отклонения от указанных в документации размеров.

Согласно выдержке из ГОСТ 23166-99 отклонения можно определять в температурном диапазоне от 16 до 24 °C, а сведения о предельных отклонениях от номинальных значений под наплавом и в притворе устанавливаются в индивидуальном порядке на конкретные виды конструкций.

Стандартные размеры окон

Стандартные размеры окон

Окна Проф >> Окна инфо >> Размеры окон ГОСТ: стандартные размеры пластиковых окон

Комфортные, уютные и тёплые условия дома зависят от правильной установки окон, но прежде чем проводить установочные работы окон ПВХ, нужно учесть планировку помещения и снять замеры.

Стандартные размеры современных окон подразделяются на подвиды со своими особенностями, по этой причине мастеру изначально необходимо рассчитать пропорции оконных рам и подготовить чертеж в разрезе. Статья подробно проводит разбор габаритов типовых стеклопакетов и варианты правильного измерения, и установочного процесса.

Габариты глухих окон

Редко кто заказывает окна с 2 или 3-мя (в зависимости от окна) открывающимися створками. Как правило, вторая и третья створка остаются глухими, т.е. не открываются. Выдержка из ГОСТ 23166-99:

5.1.6 Применение неоткрывающихся створок в оконных блоках помещений жилых зданий выше первого этажа не допускается, кроме створок с размерами, не превышающими 400х800 мм, а также в изделиях, выходящих на балконы (лоджии) при наличии в таких конструкциях устройств для проветривания помещений. Возможность применения неоткрывающихся створчатых элементов оконных блоков в других видах помещений устанавливают в проектной документации на строительство.

Таблица: окна стандартных, рекомендуемых размеров.

Размеры отдельных частей и створок в пластиковых окнах Rehau:

Минимальные размеры глухого пластикового окна составляют 330х450 мм.

Минимальные размеры створки в пластиковом окне 450х450 мм. Сделать створку меньшего размера не позволит фурнитура, причем размер светового проема здесь будет около 320х320 мм.

Максимальный размер створок с армированием 1,5 мм:

— при ширине 900 мм высота не более 2100 мм.

— при ширине 1200 мм высота не более 1500 мм.

Максимальная площадь створки около 1,8 м 2 .

С армированием 2 мм максимальный размер створки 1000х2300мм.

Не рекомендуется изготавливать фрамугу менее 450 мм в высоту из-за маленького радиуса поворота — зацепы на раме будут мешать открыванию створки.

Максимальная высота фрамуги составляет 1665 мм.

Особенности популярных брендов

Максимальный размер створки пластикового окна по ГОСТу соблюдается многими импортными производителями, например, компанией Рехау, которая выпускает продукцию в соответствии с государственными стандартами.

  • Если выбирать ПВХ окно, армирование которого стандартное, то максимально возможная ширина изделия составит 900 при высоте 2100 мм. Если высоту нужно увеличить, можно заказать конструкцию с дополнительной перегородкой, над которой будет установлена глухая часть окна.
  • Если окно арочное, следует учитывать, что его радиус не может быть меньше 300 мм. Многие модели окно Rehau требуют минимума в 340 мм. Это объясняется тем, что при меньшем радиусе теряется прочность профиля, и он может согнуться. Высота и ширина арочного окна при этом ограничивается приведенными выше стандартными размерами.
  • Если окно треугольной формы, они имеет свои ограничения в силу особенностей формы. Максимальные размеры равны стандартным, но есть ограничения на минимальные: они не должны быть меньше 450 мм и 600х600 мм на сторону.
  • Если используется круглое окно, максимально допустимый размер составит 680 мм, если использовать при этом пятикамерный стеклопакет.

Есть ограничения по размерам стекол;

  1. Закаленное стекло (толщина от 10–15 мм). Максимальный размер пластикового окна 5900 х 3150 мм.
  2. Триплекс на толстом, закаленном стекле (от13–48 мм). Габариты 4700 х 2800 мм.
  3. Незакаленное стекло (4 мм). Допустим размер соответственно 3400 х 2800 мм.

Ограничения при изготовлении пластиковых окон и дверей

У глухого окна максимально допустимые и редко применяемые площади стеклопакетов до 2,4 м2
стеклопакеты с разделением камер

  • 4-10-4-10-4 до 2,7 м2
  • до 3,6 м2 6-10-4-8-4 до 4,0 м2
  • 6-8-4-8-6 до 4,5 м2 до 6,0 м2

Обычно допустимые (часто применяемые) площади стеклопакетов:

  • до 1,9 м2 4-10-4-10-4 до 2,2 м2
  • до 2,9 м2 6-10-4-8-4 до 3,2 м2
  • до 4,0 м2 6-8-4-8-6 до 4,9 м2

Не рекомендуется изготовление стеклопакетов размерами менее 300х300 мм, а также с соотношением
сторон 5:1.
На Тепло и звукоизолирующие характеристики стеклопакетов приходится около 70% площади всего оконного блока, то от
теплоизолирующих свойств стеклопакета во многом зависит теплоизоляция всего окна в целом.
Дляэфективных теплоизоляционных характеристик стеклопакета применяют низкоэмиссионное К-
стекло , которое способностью отражать тепловое излучение. В отопительный период оно
«возвращает» в квартиру до 60% тепловых волн, выделенных нагревательными приборами. А летом
отражает тепловую инфракрасную часть солнечного излучения. К-стекло, это низкоэмиссионное стекло,
на которое нанесено покрытие из оксидов металлов.

На пересечении строк и столбцов указаны цифры условных обозначений для конструкций заданных габаритов высоты и ширины.

Для чего нужны стандарты

ГОСТ — стандарт, принятый государством и устанавливающий четкие требования к характеристикам продукции, услуг, выполняемых работ. Критерии качества устанавливаются, исходя из имеющихся научных достижений, опыта, методик, международных норм.

Нужны они для стандартизации продукции, чтобы все предприятия выпускали изделия одинаково высокого качества, безопасные и износостойкие.

Стандартизация упрощает работу проектировщиков многоэтажных жилых зданий, другой типовой застройки, освобождая их от дополнительных вычислений. Типовые конструкции проще заменить в случае необходимости.

Жилые сооружения снаружи выглядят гармонично при площади остекления, составляющей примерно половину от общей площади фасада.

Параметры ширины и высоты

Рассчитываются максимальные размеры по ГОСТ с учетом вида и толщины профильной системы, способа ее армирования и установленного стеклопакета. Максимальные размеры пластикового окна по ГОСТ для глухой конструкции без створок:

  • Высота — 2755 мм, при этом ширина не должна превышать 1770 мм.
  • Ширина — 2670 мм, но допустима только при высоте 1160–2060 мм.

Модные на сегодняшний день конструкции «от пола до потолка» на 2–3 этажа в частном коттедже или в двухэтажной квартире-студии можно изготовить из нескольких стеклопакетов. При определении габаритов имеет значение вид стекол.

  1. Закаленное стекло (толщина 10–15 мм). Максимальный размер пластикового окна 5900 х 3150 мм.
  2. Триплекс на толстом, закаленном стекле (13–48 мм). Габариты 4700 х 2800 мм.
  3. Незакаленное стекло (4 мм). Допустим размер 3400 х 2800 мм.

Надо заметить, что перевозить и устанавливать незакаленные стекла небольшой толщины довольно проблематично. Они хрупкие и могут треснуть.

Соотношение размеров окна и количества створок

Необходимое количество створок в устанавливаемом блоке может быть определено в соответствии с рядом ограничений, присутствующих в действующих ГОСТах. Один элемент площадью 2,5 м 2 имеет вес до 100 кг. Поэтому указанные параметры ограничивают одностворчатые конструкции. Даже при изменении высоты и ширины изделия допустимые параметры из нормативов не должны быть превышены. Причем размеры глухих устанавливаемых конструкций составляют 800×400 мм.

В жилых зданиях чаще всего присутствуют установленные оконные конструкции с двумя или тремя створками. В балконном блоке присутствуют дверь и большое окно глухого типа. В многоэтажных домах, в которых высота проемов составляет 1350×1500 мм, разделение блоков осуществляется с приданием симметричности расположенным по соседству участкам.

Также принимается во внимание доступ к расположенным отдаленным зонам установленных стеклопакетов для их ежегодного мытья. При установке в проеме окна с двумя створками размером 1500×1500 миллиметров регулярный уход за ним будет затруднен. В этом случае рекомендуется заказ оконных блоков на три створки.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
