Вентклапан для пластиковых окон

Вентиляционные клапаны

Вентиляционные клапаны REHAU

Окна, которые дышат

Современные окна не только обеспечивают высокое энергосбережение, значительное снижение уровня уличного шума и имеют привлекательный внешний вид, но и позволяют поддерживать оптимальный микроклимат в помещениях.
Чувствовать себя комфортно дома – значит, жить в приятной, а главное, здоровой атмосфере. Сырость, опасная для здоровья плесень, уличный шум , аллергены, загрязняющие вещества , грабители – то, чего мы хотим избежать в собственном доме или квартире. Какое современное решение REHAU позволяет избежать этих негативных аспектов и гарантировать свежий воздух в помещении в любое время?

Компания REHAU предлагает высококачественные приточные клапаны для разных типов помещений. Так как за приток свежего воздуха могут отвечать не только распахнутые окна, но и специальные вентиляционные клапаны. Эти небольшие устройства встраиваются в конструкцию окна и позволяют впускать воздух в помещение в пассивном режиме – без участия человека.

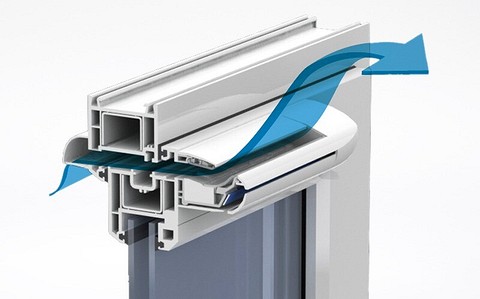

Как это работает?

Подавляющее большинство жилых домов не только в России, но и во всем мире, проектируется таким образом: воздух должен проникать через окно, перемешиваться с внутренним более грязным воздухом жилых помещений (спальни и гостиной), через межкомнатные двери попадать в коридор и через вытяжные решётки на кухне, в ванной комнате и туалете покидать помещение. Итак, должны быть приток, переток, вытяжка.

Для удаления грязного воздуха требуется одновременная подача внешнего воздуха в помещения снаружи. Без притока воздуха вытяжка не может работать.

REHAU AEROVENT. Простой ответ.

Ежедневно воздух в помещение подвергается загрязнению, которое может сказаться на самочувствии. Поэтому очень важно обеспечить приток свежего воздуха в квартире.

Современные пластиковые окна обладают высокой герметичностью, поэтому помещение, в котором они установлены, требуется регулярно проветривать.

30 м³/час

Рекомендованная норма притока свежего воздуха для каждого человека

Помимо очевидных неудобств (вроде шума, пыли, осадков, насекомых с улицы, износа фурнитуры и снижения безопасности окон для детей), этот способ вентиляции имеет ещё один серьёзный недостаток – он требует присутствия человека и определенного контроля с его стороны. Оставили окно открытым и уехали на выходные, а на улице сильно похолодало? Комнатные растения не скажут вам за это «спасибо». Проветрили помещение на ночь, но всё равно проснулись в духоте? Логично, ведь эффекта от одного проветривания обычно хватает не больше чем на 1 час.

Как выбрать и установить приточные клапаны на пластиковые окна

Без притока свежего воздуха организовать нормальный воздухообмен в квартире невозможно. Летом вопрос решается традиционно – оконная створка полностью открывается либо устанавливается в режим микропроветривания. Зимой постоянно проветривать помещения не получится, максимум – 30 минут в течение дня. Один из вариантов обеспечить полноценную вентиляцию – поставить приточный клапан на пластиковые окна. Предлагаем рассмотреть целесообразность установки таких вентклапанов, виды и способы монтажа оконных проветривателей.

  • 1 Когда нужно ставить клапаны на металлопластиковые окна
  • 2 Виды оконных проветривателей
  • 3 Плюсы и минусы по отзывам пользователей
  • 4 Инструкция по монтажу
    • 4.1 Установка накладного вентиляционного клапана
    • 4.2 Инсталляция щелевого устройства
  • 5 Заключение

Когда нужно ставить клапаны на металлопластиковые окна

Мы рекомендуем использовать оконные приточные устройства лишь в крайнем случае, когда другие способы организовать подачу воздуха недоступны. Причины:

  1. Из-за маленького размера проточного отверстия вентиляционный клапан для пластиковых окон пропускает недостаточное количество воздуха. Производители заявляют пропускную способность 10…30 м³/ч (в зависимости от типа устройства), но указанные цифры не соответствуют действительности.
  2. Установка клапана-проветривателя подразумевает нарушение конструкции ПВХ окна – удаление части штатного резинового уплотнителя или фрезерование сквозной щели в профиле рамы.
  3. Работа подобной «приточки» сильно зависит от эффективности естественной вытяжки. Если вытяжная шахта в квартире работает плохо, поток свежего уличного воздуха будет мизерным.
  4. Сквозь открытый канал внутрь рамного профиля могут забраться насекомые и поселиться там (например, осы). Обязательно нужно придумывать какую-то сетку либо заглушку на летний период.
  5. В клапанах зачастую отсутствует воздушный фильтр, в окне начнет скапливаться пыль. Вычистить эту грязь довольно проблематично.

Важно. При естественной вентиляции комнат движение воздушных потоков обеспечивает именно вытяжка – за счет силы тяги, возникающей в вертикальном воздуховоде из-за перепада температур. Любое приточное устройство становится бесполезным, когда тяга в шахте отсутствует, поможет только открывание окон и проветривание помещения.

Расход воздуха через щелевой клапан нетрудно посчитать. Чтобы в комнату проникало 30 м³/ч воздуха со скоростью 1 м/с (это максимум для природной вентиляции), проходное сечение канала должно составлять F = 30 / 3600 х 1 = 0.0083 м². Используем формулу, представленную в статье о расчетах воздухообмена для частного дома.

Теперь сравним эту цифру с данными производителя. Под оконный вентклапан Aereco E-EMM² с повышенным расходом до 35 м³/ч делается 2 технологических отверстия размером 172 х 16 мм, общее сечение щели равно 2 х 0.172 х 0.016 = 0.0055 м². Тогда при скорости 1 м/с получаем всего 20 кубов воздуха за 1 час. Производительность клапанов других фирм (Air-box, ВЕНТС и так далее) еще меньше.

Вывод. Для естественной приточной вентиляции лучше установить в каждой комнате стеновой клапан, расположенный возле оконного проема или под подоконником. В квартирах со слабой вытяжкой можно применять климатические установки с принудительным нагнетанием воздуха вентилятором – бризеры, рекуператоры.

Виды оконных проветривателей

Итак, вы решили купить и поставить на окна вентиляционные клапаны. Все эти устройства работают по одному принципу: под воздействием вытяжки наружный воздух проникает в щель, поступает внутрь помещения и смешивается с восходящим потоком от радиатора отопления. По способу монтажа вентклапаны делятся на 2 типа:

  1. Накладные для открывающихся окон. Ставятся на створку, участок штатного резинового уплотнителя вырезается для прохода воздуха.
  2. Щелевые (врезные) для глухих и распашных окон. Под эти устройства в раме делается горизонтальная сквозная щель.

Вентиляционные клапаны накладного (слева) и щелевого типа (справа)

Справка. Обе разновидности клапанов можно устанавливать на различные оконные системы – алюминиевые, деревянные, металлопластиковые (ПВХ). Реальная производительность щелевых изделий – 15…25 м³/ч; накладных – около 10 м³/ч, цена не превышает 10 евро.

В базовой комплектации накладной клапан на пластиковое окно состоит из следующих деталей:

  • пластиковый корпус с ручкой регулировки в виде задвижки;
  • наружный ветрозащитный козырек;
  • специальный уплотнитель на замену штатному;
  • элементы крепежа.

Клапаны фирмы Air-box могут дополнительно комплектоваться фильтром грубой очистки класса G3 (80…90%), одновременно выполняющим шумозащитную функцию. Разрешается горизонтальный либо вертикальный монтаж, причем козырек не мешает устанавливать снаружи оконную москитную сетку.

Щелевые встраиваемые проветриватели состоят из таких элементов:

  • внешний козырек;
  • внутренний корпус с решеткой и регулятором потока;
  • фильтрующий элемент G3;
  • крепеж.

Козырьки на клапанах ВЕНТС оснащаются сеткой от насекомых, корпус – регулируемым поворотным механизмом. Он позволяет не только регулировать количество воздуха, но и направлять поток вверх/вниз.

Приточные клапаны бренда Aereco оборудованы специальной проставкой для увеличения воздушного потока и гигрорегулируемым приспособлением. Что это значит: внутри корпуса установлена заслонка, чье положение зависит от влажности в помещении. Когда она увеличивается, полиамидный влагочувствительный датчик открывает затвор, запуская больше воздуха в комнату. При снижении относительной влажности заслонка автоматически закрывается.

Регулирование направления воздушного потока в клапане фирмы ВЕНТС

Плюсы и минусы по отзывам пользователей

Несомненное и единственное преимущество приточных клапанов для окон – возможность быстро сделать минимальное проветривание в квартире своими руками. Например, зимой вы вряд ли станете сверлить наружные стены и монтировать стеновой клапан, а оконный – запросто.

Недостатки перечислим на основании отзывов реальных домовладельцев, пользующихся приточными устройствами (источник – https://otzovik.com/reviews/pritochniy_klapan_air_box/):

  • малая эффективность;
  • хрупкий пластик;
  • с улицы проникает шум и холод;
  • в ветреную погоду из клапана дует, корпус и фурнитура обмерзает;
  • продувается даже в закрытом положении, воздух свистит в щели.

Число положительных и отрицательных отзывов примерно одинаковое. Вывод следующий: вентклапаны реально спасают от духоты и плесени, но имеют ряд существенных минусов. Однозначно рекомендовать эти устройства к применению нельзя.

Инструкция по монтажу

Сначала определимся, сколько клапанов нужно поставить на окно, чтобы нормально вентилировать помещение. Если опираться на паспортные характеристики, то для воздухообмена в жилых комнатах потребуется минимум 2 приточных устройства, столько же на кухне.

Замечание. Расчет количества клапанов основан на традиционной схеме естественной вентиляции: чистый воздух должен подаваться в жилые помещения, потом двигаться в коридор сквозь дверной проем и поступать на кухню (или в санузел). Там размещена вытяжная шахта, выбрасывающая отработанный воздух наружу.

Учитывая недостатки приточных оконных вентклапанов, предлагаем вначале установить по 1 устройству в каждой комнате. Потом наблюдаем за изменениями домашнего микроклимата и при необходимости добавляем еще по 1 клапану. Оптимальный вариант – 1 «приточка» на 1 окно, не больше.

Установка накладного вентиляционного клапана

Устройство монтируется горизонтально на верхнем торце открывающейся створки или форточки. Как это делается:

  1. Откройте окно, наметьте место установки клапана, приложив корпус к торцу.
  2. Надрежьте и снимите участок оконного уплотнителя на створке, как показано ниже на фото. Такой же кусок резины удалите с основной рамы напротив клапана.
  3. На притворе окна расположен паз, вставьте в него 3 пластиковых фиксатора под саморезы. Разумеется, крепежные элементы должны совпадать с отверстиями на корпусе.
  4. Удалите с клапанной крышки клейкую ленту, прикрутите ее шурупами к фиксаторам. Убедитесь, что створка закрывается нормально.
  5. Вместо уплотнительной резины, срезанной с основной рамы, нужно наклеить специальную полосу (идет в комплекте с проветривателем).

На этом монтаж накладной «приточки» окончен. Обрезки штатного уплотнителя не торопитесь выбрасывать, возможно, они еще пригодятся. Процесс установки вентклапана Air-box смотрите на видео:

Инсталляция щелевого устройства

Чтобы установить приточный клапан на окно без открывающихся форточек, придется снять стеклопакет и выполнить фрезерование сквозной щели. Отсюда совет: если не владеете навыками слесарного дела и не располагаете нужным инструментом, лучше позовите мастера-установщика. При монтаже проветривателя на створку либо балконную дверь стеклопакет снимать не нужно.

Читать еще:  Отделка откосов пластиковых окон сэндвич панелями

Чертеж установки вентклапана AERECO с использованием телескопического канала, который вставляется внутрь профиля рамы

Совет. Покупая вентклапаны, узнайте у продавца, имеется ли в комплекте установочный шаблон. Или приобретите его отдельно. В крайнем случае шаблон придется сделать своими руками.

Как установить приточный щелевой клапан:

  1. Определите место крепления внутренней части – вверху рамы, посередине оконного просвета. Выполните разметку. Допускается небольшое смещение в сторону вертикального профиля, стоящего на середине окна.
  2. Привинтите к раме шаблон на 2 самореза. Наметьте керном ряд отверстий Ø8…12 мм (размер зависит от модели клапана).
  3. Просверлите длинным сверлом сквозные отверстия в профиле. Не торопитесь, строго выдерживайте угол сверления 90°, иначе выходные отверстия пойдут вразброд. А лучше используйте специальную насадку на дрель, позволяющую четко соблюдать прямой угол.
  4. С помощью ручного инструмента выпилите из ряда отверстий сплошную щель. Стружку изнутри профиля удалите пылесосом.
  5. Открутите шаблон, установите внутренний корпус клапана и наружный приточный козырек.

Фрезерование просвета для оконного клапана – работа довольно трудоемкая и точная. Щель должна получиться ровной, повреждения металлопластикового профиля – минимальными. Как проветриватель устанавливается в створке ПВХ окна, показано в очередном видео:

Заключение

Мы четко дали понять, что приточные клапаны на пластиковые окна – не лучшее решение для организации вентиляции. Существуют более эффективные и проверенные варианты. Но бывают обстоятельства, когда только проветриватели могут спасти ситуацию с отсутствием притока, сыростью и запотеванием герметичных окон. Надо признать, что установка вентиляционного клапана обойдется дешевле, чем монтаж других приточных устройств – стенового вентклапана или бризера.

Что нужно знать о вентиляционных клапанах для пластиковых окон

Все о вентиляционных приточных клапанах:

На смену классическим оконным рамам пришли современные со стеклопакетами. Они решили проблемы утепления, продувания и шумоизоляции, но нарушили естественный воздухообмен. Бюджетным способом восстановить микроклимат становится приточный клапан на пластиковые окна. Прежде чем его устанавливать, разберемся в сути проблемы и особенностях ее устранения.

Принцип работы вентиляции квартиры

В многоквартирных жилых домах устанавливают системы естественной приточной и вытяжной вентиляции. Их действие основано на создании воздушной тяги за счет разницы температур на улице и в помещении.

Для функционирования системы обязательно должны быть:

  • Тяга в вентиляционной шахте.
  • Приток свежего воздуха.

Шахты вентиляции находятся в кухне и санузлах. Именно через эти помещения старый воздух удаляется из квартиры. Чтобы не создавать препятствий на пути воздушных масс, двери в комнаты должны быть приоткрыты или иметь вентрешетки.

Взамен отработанного поступает свежий воздух. Он попадает в дом через форточки, фрамуги, неплотности дверных и оконных проемов.

При установке в доме герметичных стеклопакетов нарушается одно из правил работы системы. Чтобы организовать постоянный воздухообмен приходится держать форточки открытыми. В зимнее время это существенно понижает температуру в доме и создает дискомфорт.

Назначение вентиляционного клапана для пластиковых окон

Устройство создано, чтобы улучшить микроклимат в помещениях. Оно обеспечивает приток и циркуляцию воздуха при закрытых створках оконных блоков. Приточный канал находится в верхней части. Поэтому человек не ощущает дискомфорта от поступления в квартиру холодных воздушных масс. Они нагреваются теплым конвекционным потоком, который излучают радиаторы отопления и движутся к потолку.

Поперечное сечение приточного отверстия регулируется механически или в автоматическом режиме. Благодаря этому удается добиться нужного воздухообмена, поддерживать комфортные температуру и влажность в квартире. При этом нет необходимости постоянно открывать и закрывать форточку. Это позволяет продлить срок службы фурнитуры и уплотнительных резинок.

Проточное устройство работает только при функционировании системы вентиляции. Его монтаж не даст результата, если забиты вентканалы или не выполняются, необходимые для естественного движения воздушных масс, температурные условия. В таких случаях надо дополнительно ставить вентиляторы для принудительной работы вытяжки.

Виды вентиляционных клапанов для пластиковых окон

Представленные на рынке системы можно разделить на три категории.

Щелевые

Устройство монтируют в верхнюю часть открывающейся створки или вертикальный импост. Для установки приходится демонтировать часть фурнитуры и фрезеровать отверстия в металлопластиковом профиле. Если не уверены в своих силах, лучше доверить работу профессионалам.

Конструктивно система состоит из двух блоков. Один монтируют со стороны улицы. Он служит одновременно воздухозаборником и козырьком, защищающим канал от попадания осадков. Второй блок ставят с внутренней стороны. В нем находится механизм, который регулирует интенсивность проветривания.

Главным преимуществом такой конструкции становится высокая пропускная способность. Протяженность вентканала варьируется в пределах 170-400 мм, а ширина 12-16 мм. Этого достаточно, чтобы организовать микроклимат в больших помещениях.

Накладные

Интегрируются в оконный профиль еще на стадии изготовления рамы. Установить их постфактум не получится. В быту такие системы не используются из-за чрезмерно большой пропускной способности. Их обычно применяют для вентиляции крупных офисов и торговых залов.

Изделия незаменимы в павильонах со сплошным остеклением, когда нет возможности делать вентканалы в несущих конструкциях. В отличие от стеновых моделей, их недостатком становится низкая звуко и теплоизоляция.

Фальцевые

Стали популярными благодаря дешевизне и простоте монтажа. Установить их можно самостоятельно буквально за полчаса.

Ставят изделие на верхней части створки в разрыв уплотнительной резинки. Свежий воздух в помещение поступает через небольшую щель в уплотнителе. Конструкция очень простая, но предусматривает возможность регулировки воздушного потока.

Ставить такие устройства в зале или большой жилой комнате бесполезно. Они не обеспечат должного воздухообмена. Их лучше использовать на балконе, кухне или небольшой спальне.

Способы регулировки клапанов на ПВХ окнах

Ручная

На корпусе таких приборов предусмотрена ручка или движок. Его перемещение меняет положение заслонки, а значит и интенсивность воздушного потока. Такие конструкции надежные и долговечные. Ломаться в них практически нечему. Однако есть ряд недостатков:

  • Ограниченный доступ. Элементы управления находятся в верхней части створки. Каждый раз, когда необходимо изменить положение заслонки приходится брать стул. В некоторых моделях эта проблема решена установкой шнурка, как в жалюзи.
  • Статичность. Поддерживать с их помощью постоянный микроклимат очень сложно. Чтобы добиться комфортных условий приходится менять положение затвора в зависимости от погоды. Не всегда удается подобрать правильный режим.

Автоматическая

Такие изделия обладают рядом преимуществ:

  • Поддерживают постоянный микроклимат. Прибор самостоятельно создает предустановленные комфортные температуру и влажность. Интенсивность воздушного потока регулируется на основании показаний датчиков.
  • Автономны. Изделие работает без электронных компонентов. Ему не нужно питание от сети или батареек. Заслонку перемещают нейлоновые ленты. В зависимости от давления, они меняют свою длину и соответственно положение заслонки.
  • Экономичность. Приток свежего воздуха увеличивается с повышением влажности, например, если в доме много людей или сушится белье. В спокойной обстановке устройство не переохлаждает дом, что снижает расходы на отопление.

Плюсы и минусы приточных вентиляционных клапанов

Достоинства:
  • Бытовые приборы простые и надежные. Установить их можно своими руками.
  • Вентнакладка убирает излишнюю влагу из самого благоприятного для ее образования места — границы перепада температур. Если на стеклопакетах были испарина или конденсат, количество капель уменьшается или они пропадают вовсе.
  • В помещении отсутствуют сквозняки, как при микропроветривании или полном открывании форточки. А значит, снижается риск простудных заболеваний.
  • Воздухообмен между квартирой и улицей происходит непрерывно. Вы дышите свежим воздухом целый день, а не только во время проветривания.
Недостатки:
  • При сильных заморозках бюджетные модели могут обмерзать.
  • В подавляющем большинстве изделий нет фильтрующих элементов. Из-за этого в дом попадают пыль и посторонние запахи.
  • С полноценной регулировкой микроклимата справляются только дорогие модели. В бюджетных приходится самостоятельно следить за температурой и влажностью в доме — постоянно менять положение заслонки в зависимости от погодных условий.

Как выбрать приточный клапан на пластиковые окна

Перечислим наиболее важные критерии, на которые нужно обратить внимание при выборе:

  • Шумность. Когда воздушные массы на большой скорости проходят через отверстие ограниченного сечения, появляется шум. Комфортный уровень звука находится в пределах 30-40 децибел. Модели, в которых на минимальном притворе образуется узкая длинная щель, при сильном ветре могут издавать свист. Если в рабочем положении задвижка не плотно прилегает к оконной раме, она может дребезжать.
  • Производительность. Напрямую зависит от условного прохода отверстий для вентиляции. Чем больше площадь каналов, тем больше свежего воздуха попадает через них в дом. При выборе конкретного прибора нужно отталкиваться от площади помещения и количества жильцов. Производительность разных устройств варьируется в диапазоне от 6 до 150 м3/час. Лучше выбирать прибор не точно по своим параметром, а с запасом в 1,5-2 раза.
  • Предварительный подогрев воздуха. В классических моделях холодные воздушные массы прогреваются теплым конвекционным потоком от радиатора. В северных районах этого может быть не достаточно. Тогда нужно подбирать оборудование с электроподогревом.
  • Тип фильтров. В конструкциях, которые монтируют на створку, они отсутствуют. Модели интегрированные в раму могут оснащаться фильтрующими элементами. При их использовании в помещение не попадает пыль с улицы. Но фильтр нужно постоянно чистить, иначе производительность устройства сильно падает.
  • Способ монтажа. Есть универсальные модели, которые интегрируют в оконный профиль любого производителя. Некоторые из них можно установить самостоятельно. Но часть конструкций необходимо монтировать на стадии изготовления рамы.
  • Цена. Каждая из перечисленных выше опций влияет на стоимость. Если вы слишком требовательны к микроклимату, стоит сравнить оконные устройства с другими вариантами климатических изделий.
Читать еще:  Как измерить окно под пластиковое окно

Как установить приточный клапан на пластиковые окна своими руками

На рынке представлено несколько разновидностей изделий для бытового использования. В рейтинг популярных моделей входит продукция французского и российского производства:

  • Air-Box.
  • Aereco.

Подробнее расскажем о монтаже их систем.

Инструкция по монтажу оборудования Air-Box

Прибор устанавливает на верхнюю часть створки. Работу выполняем в следующей последовательности:

  1. Карандашом отмечаем центр рамы.
  2. Открываем створку, прикладываем к ней внутреннюю монтажную планку и ставим отметки по краям.
  3. По меткам вырезаем участок уплотнительной резинки.
  4. Вместо штатной резины вставляем уплотнитель, который идет в комплекте.
  5. В образовавшийся разрыв уплотнения устанавливаем само устройство, предварительно сняв с него защитную пленку.
  6. Прикручиваем кронштейны саморезами.
  7. Закрываем окно и отмечаем на раме габариты прибора.
  8. По разметке вырезаем фрагмент рамного уплотнения.
  9. Вставляем новую тонкую резинку.

Опционально изделие может поставляться с наружным воздухозаборником. В него устанавливается фильтрующий элемент, который задерживает атмосферную пыль. Пошаговое руководство по монтажу приведем в видео.

Инструкция по монтажу оборудования Aereco

Приборы предназначены для автоматического регулирования микроклимата. Они интегрируются в раму, благодаря чему обеспечивают больший воздухообмен. При установке нарушается целостность профилей, поэтому нужно быть осторожными. Если сомневаетесь в своих силах, лучше воспользоваться услугами грамотных специалистов. Работы проводим в следующей последовательности:

  1. Размечаем середину оконной створки.
  2. Прикручиваем металлический шаблон или пластиковую монтажную планку.
  3. Сверлом диаметром 4-5 мм делаем центровочные отверстия по краям.
  4. По шаблону отмечаем контур будущих прорезей и снимаем его.
  5. Рассверливаем отверстия сверлом диаметром 10 мм.
  6. Лобзиком, реноватором или фрезером прорезаем пазы между отверстиями.
  7. При закрытом окне переносим габариты отверстий на раму.
  8. Устанавливаем шаблон на рамный профиль и повторяем все операции по фрезеровке пазов. Для удобства работы временно вытаскиваем уплотнительную резинку.
  9. Прикручиваем монтажную пластину с внутренней стороны.
  10. Устанавливаем не нее элемент с задвижкой, регулирующий воздухообмен.
  11. С внешней стороны прикручиваем защитный козырек.

Наглядно увидеть процесс установки можно в видео.

Если нужно проветривать небольшое помещение или избавиться от запотевания стекол, подойдут простые конструкции по типу Air-Box. Для автономного регулирования микроклимата лучшим решением становятся изделия по типу Aereco. А приведенные советы и рекомендации помогут вам произвести установку клапана для вентиляции пластиковых окон своими руками.

Пластиковые окна с вентиляцией: как доставить свежий воздух в квартиру?

Строительные нормы прошлого не предполагали такой герметичности помещений, какую можно наблюдать сейчас. Циркуляция воздуха во многом обеспечивалась дверными и оконными проемами, плотность притвора в которых оставляла желать лучшего.

Принципиально другой подход к остеклению позволяет минимизировать потери тепла и обеспечивает прекрасную звукоизоляцию помещений. Но вместе с тем, если не уделить должного внимания вентиляции, комфортное проживание в таких помещениях сложно представить.

  1. Способы вентиляции пластиковых окон
  2. Микропроветривание
  3. Ступенчатое открывание
  4. Самовентиляция
  5. Приточные стеновые клапаны
  6. Приточные оконные клапаны
  7. Компактные вентиляционные устройства (бризеры, проветриватели)
  8. Цены
  9. Варианты установки клапана

Способы вентиляции пластиковых окон

Металлопластиковые окна наиболее востребованы на данный момент, и с проблемой контролируемого проветривания сталкивались многие их владельцы. Рассмотрим распространенные варианты вентиляции помещений, остекленных ПВХ конструкциями.

Микропроветривание

Другое название этого способа вентиляции – щелевое проветривание. По сути, это открытие окна таким образом, что между уплотнительными элементами створки и рамы образуется зазор в несколько миллиметров. Внешне как с наружи помещения, так и с внутренней его стороны окно выглядит полностью закрытым, что минимизирует попытки несанкционированного проникновения через него.

Поворачиваем ручку под углом 45 градусов и тянем на себя

Функция микропроветривания будет работать только в блоках, оборудованных соответствующей фурнитурой. Ее принцип действия достаточно прост: чтобы открыть створку в этом режиме, необходимо поставить рукоятку под углом 45˚ между откидным и поворотным положением.

Фурнитура Roto для микропроветривания

Такой способ проветривания более востребован в холодное время года, когда использование обычных вариантов приведет к чрезмерному охлаждению помещения. Это особенно актуально в детских комнатах и помещениях с высокой вероятностью возникновения сквозняков.

Ступенчатое открывание

В отличие от предыдущего способа, варианты регулировки в котором ограничены одним положением, ступенчатое проветривание предоставляет более широкие возможности вентиляции помещений. Зазор проветривания настраивается в соответствии с внешними и внутренними климатическими условиями в несколько позиций (от 3-х до 5-и).

Как и в случае с микропроветриванием, ступенчатый режим доступен при наличии в блоке специальной фурнитуры.

Существует два ее варианта:

  1. Более эстетичный, когда ступенчатый механизм расположен с внутренней стороны створки (под фальцем) и внешне не заметен окружающим. Регулировка зазора в таких случаях выполняется при помощи ручки открывания и будет соответствовать степени ее наклона (3-5 позиций между откидным и поворотным положением);
  2. Менее привлекательный внешне, но гораздо более доступный в плане монтажа и стоимости – гребенка. Гребенку можно купить в строительном магазине

Состоит из двух элементов – планки со специальными выемками (крепится на раму) и ответного выступа на створке, который входит в зацепление с выемками планки.

Все, выше описанные способы требуют непосредственного участия находящихся в помещении людей, что не всегда удобно. Частично автоматизировать процесс проветривания можно с помощью специальных оконных модулей и встраиваемых устройств.

Установка фурнитуры трехступенчатого микропроветривания на пластиковое окно:

Самовентиляция

Самовентиляция пластиковых окон может быть реализована как непосредственно в оконном блоке, так и при помощи приточных клапанов, вмонтированных в стену.

Приточные стеновые клапаны

Один из наиболее эффективных и относительно простых в монтаже вариантов – установка вентиляционного клапана во внешнюю стену строения. При выборе подобного способа доступ воздуха в помещение происходит либо посредством механической его подачи, либо без таковой, за счет разности давления снаружи и внутри помещения.

Приточный клапан КИВ-125

Конструкционно, это пластиковая труба соответствующей длины (незначительно большей, чем толщина стены), внутренняя полость которой покрыта материалом для изоляции шума. С наружной стороны труба закрывается двухслойной решеткой для исключения попадания внутрь насекомых, пыли и мусора.

Приточный клапан Helios ZLA 100

Со стороны помещения монтируется регулируемый клапан с возможностью полной блокировки воздушного потока, например, при сильном ветре. Также устройство комплектуется фильтрами очистки воздуха.

Устройство стенового приточного клапана

Некоторые, более сложные модели могут быть оснащены вентилятором, нагревательным элементом, датчиками температуры и влажности, пультом ДУ.

Приточно-вытяжная вентиляция «ThermoBarrier» P-230

Большинство элементов стеновых приточных клапанов продаются отдельно, что дает возможность простые конструкции собрать самостоятельно.

Приточные оконные клапаны

В отличие от стеновых аналогов, данные вентиляционные элементы монтируются непосредственно в оконный блок. В зависимости от конструкционных особенностей и способа проветривания различают следующие разновидности:

    С ручной регулировкой. Клапан устанавливается либо на створке, либо на раме блока. Фактически, это отверстие, закрытое декоративными решетками с обеих сторон, оборудованное клапаном, фильтрующим элементом и заслонкой для регулировки потока воздуха. Приточный клапан Aereco монтируется на створку окна

Еще одна модификация приточного клапана Aereco

  • Автоматический клапан. Пропускная способность таких устройств контролируется электроникой, при помощи специальных датчиков, которые контролируют состояние микроклимата в помещении и соответственно открывает заслонку. Это намного удобнее, чем постоянно настраивать вручную, но стоимость автоматических моделей достаточно велика.
  • Фальцевой клапан. Наиболее простой в установке и доступный по цене способ вентиляции оконных блоков. Монтируется в фальц створки и внешне мало заметен. Не требует фрезеровки пазов или сверления отверстий – достаточно подрезать уплотнитель.
  • Щелевой клапан. Конструкционно очень похож на вариант с регулировкой. Единственное отличие – в большинстве моделей отсутствует возможность контролировать поступающий поток воздуха.

    Клапан Air-Box Standart
    Рукоятка с вентиляцией. Нижняя часть ручки открывания делается с вентиляционными отверстиями и несколько больших размеров, чем обычно.

    Рукоятка с вентиляцией СК — 201

  • Накладные вентиляционные модули. Чаще всего крепятся на створку, имеют громоздкий внешний вид, но достаточно эффективны (сравнительно с вышеперечисленными вариантами оконных клапанов).
  • Плюсы и минусы приточных клапанов

    • Вентиляция происходит без сквозняков и попадания посторонних загрязнений с улицы;
    • Постоянное функционирование обеспечивает беспрерывную подачу свежего воздуха в помещение.
    • Большинство устройств отличается простотой в использовании и установке.
    • Даже самые бюджетные модели заметно снижают количество конденсата на оконных стеклах и рамах.
    • При особенно низких температурах возможно образование наледи на клапане;
    • Ручные модификации требуют постоянного участия пользователя, иначе будет либо холодно, либо (при большом количестве людей) свежесть воздуха будет далека от желаемой;
    • Большинство оконных клапанов частично нарушают звукоизоляцию, что становиться причиной увеличения шума в помещении;
    • Если в квартире отсутствует общая вентиляция, эффективность клапана сводится на нет.

    Компактные вентиляционные устройства (бризеры, проветриватели)

    Бризеры (провтриватели) – это компактные системы для подачи свежего, чистого воздуха в помещения.

    Бризер Тион 3s

    Подача осуществляется либо естественным путем, либо при помощи вентилятора. В первом случае гарантирована тихая, экономящая электричество, работа прибора, но возможны проблемы с вентилированием, если отсутствует разница в наружном и внутреннем давлении.

    Обзор и отзыв на Бризер Тион 3S:

    Проветриватель с вентилятором обеспечит должное проветривание вне зависимости от внешних климатических условий, нужно только выбрать необходимый режим. В некоторых моделях производительность зависит от оборотов вентилятора, от них же зависит уровень шума, производимого прибором, и его энергопотребление.

    Устройства комплектуются фильтрами разной степени очистки. Количество элементов и уровень фильтрации зависит от конкретной модели, наиболее продвинутые из которых способны очищать воздух от мельчайших частиц пыли. Кроме того, возможна фильтрация на молекулярном уровне (например, нейтрализация выхлопных газов).

    Проветриватель Blauberg VENTO Expert A50-1 Pro

    Бризеры, в отличие от многих проветривателей, более автономны. Достаточно один раз настроить (указать расписание, задать соответствующий режим работы) и он будет автоматически поддерживать нужный микроклимат в помещении.

    Читать еще:  Дует из пластиковых окон как устранить причину

    Бризер Тион o2

    Бюджетный Бризер, рассчитанный на 32 м2, стоит – 21000 р. Модель с производительностью до 140 м3/час43000 р.

    Приточной стеновой клапан обойдется значительно дешевле – стоимость колеблется от 1000 р. для простого устройства, до 8500 р. за модель с турбиной и качественной системой фильтрации.

    Стоимость клапана, монтируемого на окно без фрезеровки – от 350р. Накладные модификации, требующие сложной установки – до 4500 р.

    Варианты установки клапана

    Монтаж накладного клапана на металлопластиковый оконный блок выполняется следующим образом:

    • Снимаем створку;
    • При помощи карандаша и линейки размечаем место будущей сверловки (приблизительно посередине, на одном уровне, в соответствии с размерами клапана);
    • Сверлом подходящего диаметра сверлим по разметке, после чего соединяем отверстия, пропиливая пилочкой (гораздо удобнее использовать ручную фрезерную машину, но в отличие от дрели, она есть далеко не у каждого);
    • Руководствуясь прилагаемой к фильтру инструкцией, монтируем его элементы;
    • Ставим на место створку.

    Более подробно можно увидеть на видео:

    Установка стенового приточного клапана в ряде ситуаций требует специального оборудования. Это в первую очередь касается монтажа клапанов большого диаметра в толстые стены. Чтобы сделать отверстие понадобится мощный перфоратор и бур соответствующего диаметра и длины.

    Подобный инструмент редкость в домашнем хозяйстве. Кроме того, могут возникнуть сложности при работах на верхних этажах. В остальном, установка стенового клапана не требует каких-либо профессиональных навыков и выполняется по прилагаемому руководству.

    Процесс установки таких клапанов в квартиру, смотрите в нашем видео:

    Оконные приточные клапаны

    Сменный картридж к оконному фильтру OKFIL

    Если Вы почувствовали, что при открытой заслонке фильтра пом..

    Козырек вентиляционного клапана Air-Box Comfort

    Вентиляционные шумозащитные клапаны серии Comfort применяютс..

    Клапан вентиляционный Standart (KBE, KOMMERLING, NOVOTEX, PROPLEX и др.), 2 части, белый

    Клапан Airbox Standart служит для приточной вентиляции помещ..

    Клапан вентиляционный Standart (REHAU, VEKA, Wintech, MONTBLANC и др.), 2 части, белый

    Клапан оконный вентиляционный Standart для установки на плас..

    Вентиляционный приточный клапан Air-Box Comfort S

    Разновидность клапанов Comfort — Comfort S. Клапан устанавли..

    Козырек наружный ASAM, AEA731RU, белый

    Наружные козырьки защищают помещение от проникновения воды. ..

    Клапан приточной вентиляции Air Box Comfort Комфорт белый

    Вентиляционный оконный клапан Аэрбокс Air-box Комфорт для ок..

    Вентиляционный приточный клапан Air Box Comfort Комфорт коричневый

    Приточный оконный клапан Аэрбокс Air-box Комфорт для окон ПВ..

    Оконный фальцевый клапан MACO с защитой от влажности (REHAU, MONBLANC, BRUSBOX, KALEVA)

    Современные пластиковые окна являются фактически воздухонепр..

    Оконный фальцевый клапан MACO с защитой от влажности (KBE, GEALAN, NOVOTEX, PROPLEX)

    Современные пластиковые окна являются фактически воздухонепр..

    Оконный фальцевый клапан MACO с защитой от влажности (VEKA, SCHUCO, KOEMMERLING, ALUPLAST)

    Современные пластиковые окна являются фактически воздухонепр..

    Комплект: клапан вентиляционный Brookvent SM Tip Vent + козырек наружный TIP, 9-40 m3/ч, белый

    Устанавливаемые на раме оконные клапаны Brookvent SM Tip Ven..

    Оконный проветриватель ПО 400

    Оконный проветриватель ПО 400 является приточным устройств..

    Козырек акустический A-EMM с решеткой от насекомых, AEA833RU, белый

    Внешний козырек для снижения шума. Наружные козырьки защища..

    Комплект c контролем потока воздуха: клапан вентиляционный SM Tip Vent + козырек наружный Press, 9-35 m3/ч, белый .

    Регулируемые давлением оконные клапаны SM Press Vent автомат..

    Оконный приточный клапан Air-Box ECO с фильтром класса G3

    Air box ECO — это оконный клапан — проветриватель, оснащенны..

    Оконный приточный клапан Ventec VT 501

    Клапан VT 501 имеет отличную пропускную способность 35 м3/ч.

    Приточный клапан VT 101

    Клапан VT 101 имеет хорошую пропускную способность 32 м3/ч. ..

    Козырек акустический A-EHA с решеткой от насекомых, AEA851RU, белый

    Наружные козырьки защищают помещение от проникновения воды. ..

    Оконный фильтр OKFIL без ручки в комплекте со сменным фильтром версия 1.1

    Оконный фильтр OKFIL – компактное пластиковое устройство со ..

    Оконный фильтр OKFIL с ручкой в комплекте со сменным фильтром

    Оконный фильтр OKFIL – компактное пластиковое устройство со ..

    Оконный приточный клапан Ventec VT 701

    Клапан VT 701 обладает превосходными акустическими характери..

    Комплект: клапан приточный EMM, козырек ASAM белый

    Комплект: вентиляционный клапан приточной вентиляции EMM + ш..

    Акустический клапан VT 301 купить

    Клапан VT 301 обладает превосходными акустическими характери..

    Клапан приточный BROOKVENT BHY4000, 6-43 м3/ч, белый

    Гигрорегулируемые оконные клапаны BHY 4000 автоматически рег..

    Оконный приточный клапан EMM2 цвет белый

    Оконный приточный клапан EMM2 с переключателем режимов работ..

    Комплект: приточный клапан EMM + козырек ASAM, EHM1282 RU, белый

    Современный стильный дизайн приточного клапана EHA², воплоще..

    Клапан приточный Brookvent Aquvent HY, 6-42 м3/ч, белый

    Акустические вентиляторы с гигроуправлением Aquvent HY автом..

    Хорошая вентиляция, не досаждающая назойливым шумом вентилятора или вибрацией воздуховодов, что нередко имеет место в сложных системах принудительной вентиляции, но в то же время эффективная и качественная, является неотъемлемой частью комфортного дома. Традиционное проветривание помещений, конечно, достаточно эффективный способ поддержания хорошего воздухообмена, но необходимость ручного открывания форточек или фрамуг, и неизбежные при этом сквозняки и холодный воздух в зимнее время делают такую процедуру обязанностью, плохо сочетающейся с понятием – комфорт.

    После установки оконных клапанов Вы получаете постоянный приток свежего воздуха без сквозняков. При этом закрытые окна продолжают защищать помещения от уличного шума и грязи. Отмечается отсутствие конденсата на стеклах. Особенно важно устанавливать оконные проветриватели в комнатах детей.

    Оконные клапаны приточной вентиляции не портят интерьер. Монтаж таких клапанов прост и не занимает много времени. Вы сможете выполнить его самостоятельно своими руками. Существуют клапаны приточной вентиляции, которые устанавливаются на пластиковые и на деревянные окна.

    Вентиляционные приточные клапаны

    Основная функция любого приточного клапана заключается в освобождении жилого помещения от герметичности, снабжая его без шума и пыли свежим воздухом сохранив комфортную температуру. Существует три основных вида приточного клапана:

    1. Оконные – регулируемая вентиляция помещения без сквозняка 24 часа
    2. Стеновые — изолируют помещение, от шума сохраняя тепло в помещении

    В зависимости от вышеописанных параметров, вы выбираете для себя необходимый клапан. В каждой ситуации при выборе клапана, мы рекомендуем обратиться за консультацией к вентиляционной компании, потому как есть некоторые дополнительные тонкости или требования по вашему жилью.

    Зачем нужны приточные клапаны

    Подавляющее большинство высотных жилых помещений оснащены естественной системой вентиляции для удаления загрязненного воздуха. Очищение помещения проходит через вентиляционные каналы, установленные на кухне и в уборной комнате. А приток свежего воздуха попадает через не плотные оконные притворы. Поэтому многие наши сограждане, стараются установить в своем доме металлопластиковые окна.

    Установка металлопластиковых окон по всей квартире значительно улучшает не только внешний вид жилого помещения, но и обладает рядом преимуществ в отличие от деревянных окон. Наличие уплотнителя по всему периметру окна и герметичные стеклопакеты изолируют квартиру от уличного шума. Их производство включает в себя воздушные камеры в рамках и створках. Металлопластиковые окна способствуют подержанию стабильной температуры тепла во всей квартире.

    Купить оконные клапаны вентиляции

    Клапаны приточной вентиляции для окон Вы можете заказать с доставкой в нашем интернет-магазине. Мы продаем изделия известных торговых марок Air-box и Aereco. Чтобы купить клапаны для окон, положите нужное количество в корзину и оформите заказ, указав удобный способ получения. Все цены, указанные на сайте актуальны. Предоставляем скидку в зависимости от количества закупки.

    Вентиляционный клапан для пластиковых окон. Типы и принцип действия

    В нашей стране пластиковые окна пользуются особой популярностью – количество продаж ни алюминиевых, ни современных деревянных светопропускающих конструкций даже близко не может сравниться с колоссальным объемом реализации окон, основу которых составляет ПВХ (поливинилхлорид).

    Преимущества пластиковых окон очевидны: отличная тепло- и звукоизоляция, наличие дополнительных возможностей, расширяющих функционал конструкций, приятный внешний вид и еще ряд других, менее заметных, но не менее значимых решений возводящих удобство их использования на новый уровень.

    Однако при всех положительных моментах, окна из пластика не лишены недостатков. Одним из них является чрезмерная герметичность. С одной стороны это хорошо – герметично закрытое окно не позволяет теплу уходить на улицу, а с другой плохо – проникновение свежего воздуха в прилегающее помещение через такую конструкцию сведено к минимуму.

    Из статьи Вы узнаете:

    Почему важно проветривать комнату?

    Почему нужно периодически проветривать комнату:

    Важность полноценного периодического проветривания квартиры трудно недооценить. Без поступления свежего воздуха в комнатах изменяется микроклимат. Вместе с его изменением появляются и проблемы в доме: на стеклах окна скапливается конденсат, а на раме со временем начинает образовываться плесень. Помимо этого недостаток свежего воздуха оказывает прямое влияние на здоровье находящихся в помещении людей: приток кислорода в мозг сокращается, в результате чего со временем нередко возникают головные боли. Поэтому крайне важно всерьез озаботиться выполнением задачи по обеспечению комнат свежим воздухом в полноценном объеме.

    Периодическое открытие оконной створки решает возникшую проблему, однако одновременно с этим создает и массу неудобств:

    • Появляются сквозняки, поскольку потоки воздуха не поддаются регулированию
    • Квартира наполняется пылью и посторонними звуками, издаваемыми проезжающими под окнами автомобилями и вечно лающими собаками.
    • В зимний период, ко всему прочему, добавляется вероятность появления сквозняка, способствующего возникновению и развитию у человека простудных заболеваний.

    Что же делать? Существует ли альтернатива проветриванию? Да, существует. Она включает в себя установку на пластиковые окна специальных клапанов, отвечающих за вентилирование помещения.

    голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
