Размеры окон в общественных зданиях ГОСТ

1. ТИПЫ, РАЗМЕРЫ И МАРКИ

1.1. Окна и балконные двери по настоящему стандарту изготовляются одинарной конструкции с однокамерными клееными стеклопакетами.

1.2. Габаритные размеры окон и балконных дверей и размеры проемов для них должны соответствовать: для жилых зданий — указанным на черт. 1 и в приложении 1; для общественных зданий — указанным на черт. 2 и в приложении 2.

Окна и балконные двери, приведенные на черт. 1, могут применяться и для общественных зданий.

1.3. Заполнение оконных проемов общественных зданий шириной 18М (М — модуль, равный 100 мм) и более следует осуществлять набором окон, приведенных на черт. 2.

1.4. По требованию потребителей одностворные окна и балконные двери, в т.ч. с форточными створками и фрамугами, должны изготовляться также и левыми, а многостворные окна с несимметричным рисунком — в негативном (зеркальном) изображении.

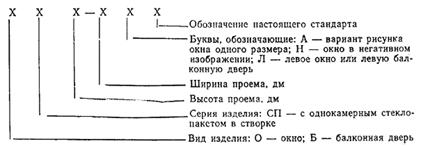

1.5. Устанавливают следующую структуру условного обозначения (марки) окон и балконных дверей:

Примеры условных обозначений

Окно правое серии СП для проема высотой 15 и шириной 9 дм:

ОСП15-9 ГОСТ 24700-81

ОСП15-9Л ГОСТ 24700-81

Дверь балконная правая серии СП для проема высотой 22 и шириной 9 дм:

БСП22-9 ГОСТ 24700-81

Окно серии СП для проема высотой 18 и шириной 15 дм, с несимметричным рисунком (вариант А):

ОСП18-15А ГОСТ 24700-81

То же, в негативном (зеркальном) исполнении:

ОСП18-15АН ГОСТ 24700-81

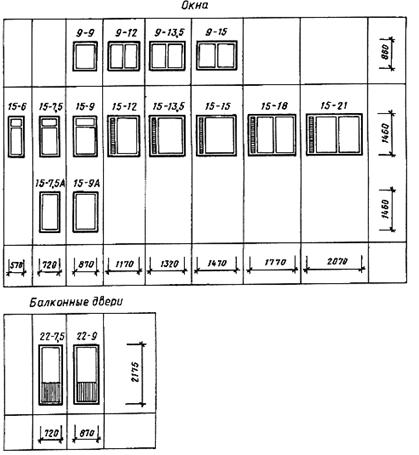

Габаритные размеры окон и балконных дверей жилых зданий

1. Схемы изделия изображены со стороны фасада.

2. Цифры над схемами изделий означают размеры проемов в модулях.

3. Окна типов 15-12; 15-13,5; 15-15; 15-18 и 15-21 — с клапанами.

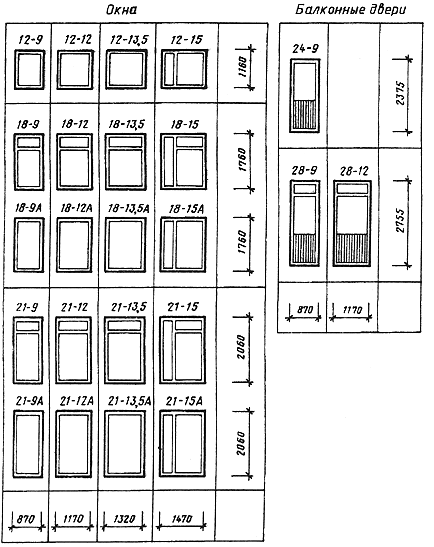

Габаритные размеры окон и балконных дверей общественных зданий

1. Схемы изделия изображены со стороны фасада.

2. Цифры над схемами изделий означают размеры проемов в модулях.

2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ

2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей для жилых зданий должны соответствовать указанным на черт. 3 — 5, для общественных зданий — на черт. 6 — 8, а размеры сечений деталей — на черт. 9 — 20.

2.3. Размеры окон и балконных дверей на черт. 1 — 8 даны по наружным сторонам коробок, в свету, и по наружным сторонам створок, фрамуг и клапанов.

На чертежах, приведенных в настоящем стандарте, указаны размеры неокрашенных деталей и изделий в миллиметрах.

2.4. Для отвода дождевой воды сверлят отверстия диаметром 10 мм, которые должны располагаться в верхних брусках подфорточных створок, в нижних брусках коробок и горизонтальных импостах на расстоянии 50 мм от вертикальных брусков коробок и импостов, а под клапанами — одно отверстие посередине.

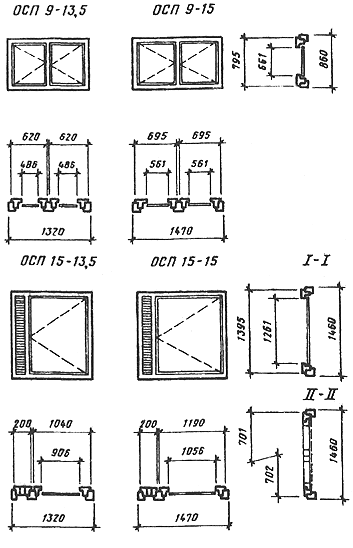

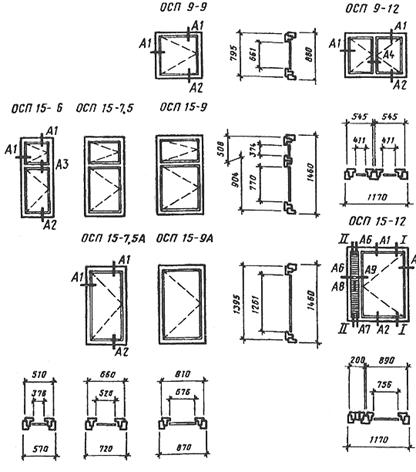

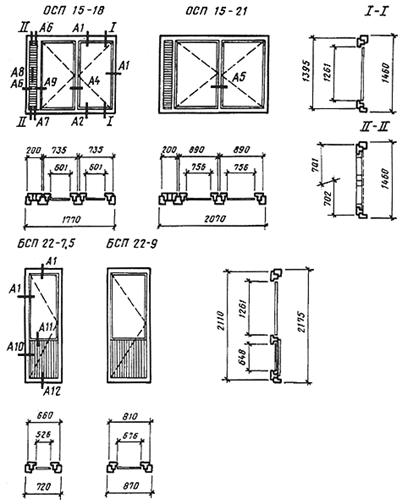

Конструкция, форма, основные размеры и марки окон и балконных дверей жилых зданий

2.5. Створки окон высотой 1350 мм при ширине более 600 мм, а также высотой более 1000 мм при ширине более 850 мм должны быть навешены на три петли.

Примеры расположения приборов в окнах и балконных дверях приведены в приложении 3.

2.6. Для остекления окон и балконных дверей жилых и общественных зданий следует применять клееные однокамерные стеклопакеты по действующей НТД.

2.7. Толщину стекла в стеклопакетах уточняют в проекте с учетом ветровых нагрузок в районе строительства.

2.8. Последовательность выполнения операций при монтаже стеклопакетов и схемы расположения опорных, распорных и боковых прокладок, устанавливаемых по периметру стеклопакетов, приведены в приложениях 4 и 5.

Монтаж стеклопакетов и выбор материалов для прокладок следует выполнять в соответствии с инструкцией по применению, монтажу и эксплуатации стеклопакетов в гражданском строительстве.

2.9. Места прикрепления уплотняющих пенополиуретановых прокладок в притворах окон и балконных дверей указаны на чертежах сечений деталей.

2.10. Приклеивание облицовок к каркасу клапана должно выполняться на клеях повышенной водостойкости (фенолформальдегидном типа КБ-3, мочевиномеламиновом типа ММС и др.).

2.11. Клапаны должны быть оснащены пластмассовой сеткой и жалюзийной решеткой или облицованы с наружной стороны обшивкой типа О-2 по ГОСТ 8242.

Пример облицовки клапана обшивкой приведен в приложении 6.

2.12. Клеи и мастики, используемые при изготовлении окон, должны быть разрешены к применению в установленном порядке.

2.13. По требованию потребителя по периметру коробок на боковых поверхностях допускается выборка четверти, заполняемой теплоизоляционным материалом и заделываемой наличником при соединении изделий друг с другом.

2.14. Спецификации стеклопакетов для окон и балконных дверей жилых и общественных зданий приведены в приложении 7 и 8.

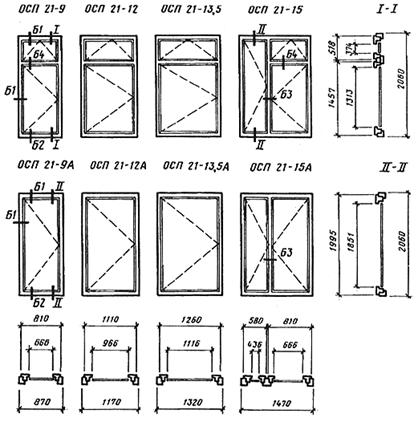

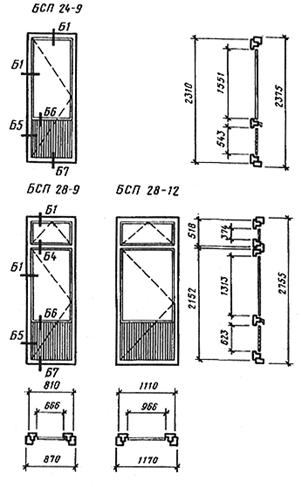

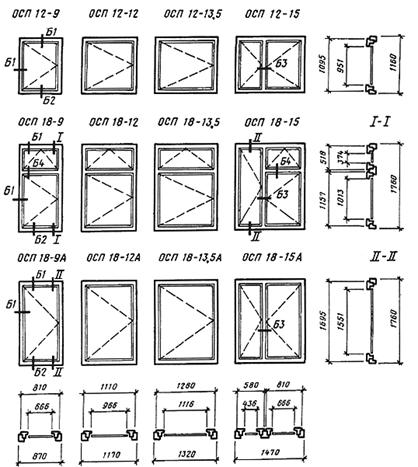

Конструкция, форма, основные размеры и марки окон и балконных дверей общественных зданий

Сечения по притворам окон и балконных дверей жилых и общественных зданий

1. ОСНОВНЫЕ РАЗМЕРЫ И МАРКИ

1.1. Окна и балконные двери изготовляют по настоящему стандарту с раздельно-спаренными переплетами и дверными полотнами.

1.2. Габаритные размеры окон и балконных дверей и размеры проемов для них должны соответствовать: для жилых зданий — указанным на черт. 1 и в приложении 1; для общественных зданий — указанным на черт. 2 и в приложении 2.

Окна и балконные двери, приведенные на черт. 1, допускается применять и для общественных зданий.

1.3. Окна размерами 9-13,5; 12-13,5; 15-13,5; 18-13,5 и 21-13,5 модулей (модуль М = 100 мм) для заполнения проемов в стенах из немодульного кирпича лицевой кладки по требованию потребителя должны изготовлять шириной на 80 мм больше указанной на черт. 1 за счет увеличения ширины широких створок, а окно размерами 15-6 модулей — шириной на 70 мм меньше указанной на черт. 1, при этом маркировку изменяют соответственно на 9-14; 12-14; 15-14; 18-14; 21-14 и 15-5.

1.4. По требованию потребителей одностворные окна и балконные двери, в т.ч. с форточными створками и фрамугами, должны изготовляться также и левыми, а многостворные окна с несимметричным рисунком — в негативном изображении.

1.5. Устанавливают следующую структуру условного обозначения (марки) окон и балконных дверей:

Примеры условных обозначений:

Окно правое типа РС для проема высотой 15 и шириной 9 дм:

ОРС15-9 ГОСТ 16289-86

ОРС15-9Л ГОСТ 16289-86

Окно типа РС для проема высотой 15 и шириной 13,5 дм, с форточной створкой:

ОРС15-13,5 ГОСТ 16289-86

То же, для проема высотой 18 и шириной 18 дм, с несимметричным рисунком (вариант В):

ОРС18-18В ГОСТ 16289-86

То же, в негативном изображении:

ОРС18-18ВН ГОСТ 16289-86

Дверь балконная правая типа РС для проема высотой 22 и шириной 7,5 дм:

БРС22-7,5 ГОСТ 16289-86

БРС22-7,5 Л ГОСТ 16289-86

2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ

2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166-78 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей для жилых зданий должны соответствовать указанным на черт. 3 — 6, размеры сечений — на черт. 7 — 15; для общественных зданий на черт. 16 — 22, размеры сечений — на черт. 23 — 32.

2.3. Размеры на общих видах окон и балконных дверей даны в свету, по наружным сторонам створок, форточек, фрамуг и полотен дверей и по наружным сторонам коробок.

На чертежах, приведенных в настоящем стандарте, указаны размеры для неокрашенных деталей и изделий в миллиметрах.

2.4. Для отвода дождевой воды в нижних брусках коробок и в горизонтальных импостах под широкими створками, фрамугами и полотнами сверлят отверстия диаметром 10 мм, располагаемые на расстоянии 50 мм от вертикальных брусков коробок и импостов, а под форточными и узкими створками — одно отверстие посередине створок.

2.5. Наружные створки окон и наружные полотна балконных дверей должны быть оснащены врезными завертками со съемными ручками, а фрамуги — фрамужными приборами по ГОСТ 5090-79.

2.6. Наружные створки окон и наружные полотна балконных дверей должны быть навешены на врезные петли с вынимающимися стержнями по ГОСТ 5088-76.

Внутренние створки окон высотой более 1400 мм и шириной более 600 мм, высотой более 1000 мм и шириной более 900 мм, а также полотна балконных дверей должны быть навешены на три петли.

2.7. Для остекления окон и балконных дверей жилых зданий следует применять стекло по ГОСТ 111-78 толщиной 2,5-3 мм, а для общественных зданий — толщиной 3-4 мм.

Толщину стекла уточняют в проекте с учетом ветровых нагрузок и шумовых воздействий в районе строительства и указывают в заказе на изделия.

2.8. Места расположения уплотняющих пенополиуретановых прокладок по ГОСТ 10174-72 в притворах окон и балконных дверей указаны на чертежах сечений.

2.9. По требованию потребителей по периметру коробок окон и балконных дверей на торцевых и боковых поверхностях допускаются продольные пазы различного профиля, заполняемые деревянными вкладышами и обрамляемые наличниками при соединении изделий друг с другом.

2.10. Для обеспечения возможности оборудования окон и балконных дверей общественных зданий фрамужными приборами рычажного типа допускается увеличивать толщину верхних и вертикальных брусков коробок и импостов на 20 мм без изменения габаритов изделий.

2.11. По согласованию изготовителя с потребителем допускается изготовление балконных дверей высотой 28 модулей с фрамугами в отдельных коробках. В этом случае высоту глухой части полотен или остекленной части фрамуг уменьшают на 50 мм.

2.12. Расположение приборов в окнах и балконных дверях (примеры) приведено в приложении 3; спецификация стекол для окон и балконных дверей жилых зданий приведена в приложении 4, спецификация стекол для окон и балконных дверей общественных зданий — в приложении 5; фрамужный соединитель и ручка-упор приведены в приложении 6.

Читать еще:  Каким клеем можно клеить пенопласт

Типы и габаритные размеры окон и балконных дверей жилых зданий

Типы и габаритные размеры окон и балконных дверей общественных зданий

Примечания к черт. 1 и 2.

1. Схемы изделий изображены со стороны фасада.

2. Цифры над схемами изделий означают размеры проемов в модулях.

Конструкция, форма, основные размеры и марки окон и балконных дверей жилых зданий

Сечения по притворам окон и балконных дверей жилых зданий

ГОСТ 11214-86 от 1987-01-01. Окна и балконные двери деревянные с двойным остекленением для жилый и общественных зданий.

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ С ДВОЙНЫМ

ОСТЕКЛЕНИЕМ ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ

Типы, конструкция и размеры

Wooden windows and balcony doors of double glazing

for dwelling and public buildings.

Types, structure and dimensions

ОКП 53 6131, 53 6132

Дата введения 1987-01-01

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР

И.В.Строков (руководитель темы); Б.А.Филозофович; И.С.Посельская; Г.Г.Коваленко; Н.Н.Цаплев, канд. техн. наук; А.В.Ткаченко; Г.В.Левушкин; Н.В.Шведов

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 14.11.85 N 191

3. ВЗАМЕН ГОСТ 11214-78

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

¦Обозначение НТД, на¦Номер пункта,¦Обозначение НТД, на¦Номер пункта,¦

¦который дана ссылка¦ приложения ¦который дана ссылка¦ приложения ¦

¦ГОСТ 538-88 ¦Приложение 3 ¦ГОСТ 8242-88 ¦2.2, 2.3 ¦

¦ГОСТ 5087-80 ¦Приложение 3 ¦ГОСТ 23166-78 ¦2.1, приложе-¦

¦ГОСТ 5088-94 ¦2.6, приложе-¦ ¦ ¦

Настоящий стандарт распространяется на деревянные окна и балконные двери с двойным остеклением, предназначаемые для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.

1. ТИПЫ, РАЗМЕРЫ И МАРКИ

1.1. Окна и балконные двери, изготовляемые по настоящему стандарту, подразделяют на типы: С — со спаренными створками и дверными полотнами; Р — с раздельными створками и дверными полотнами.

1.2. Габаритные размеры окон, балконных дверей и размеры проемов для них должны соответствовать: для жилых зданий — указанным на черт.1 и в приложении 1; для общественных зданий — указанным на черт.2 и в приложении 2. Окна и балконные двери, приведенные на черт.1, допускается применять и для общественных зданий.

1.3. Окна размерами 9-13,5; 12-13,5; 15-13,5; 18-13,5 и 21-13,5 модулей (модуль М=100 мм) для заполнения проемов в стенах из немодульного кирпича лицевой кладки по требованию потребителя допускается изготовлять шириной на 80 мм больше указанных, за счет увеличения широких створок, а окно размерами 15-6 модулей — шириной на 70 мм меньше указанного, при этом маркировку изменяют соответственно на 9-14; 12-14; 15-14; 18-14; 21-14 и 15-5.

1.4. Для жилых зданий, возводимых в IV климатическом районе, допускается применять окна с узкой створкой (без форточки).

1.5. По требованию потребителей одностворные окна и балконные двери, в т.ч. с форточными створками и фрамугами, должны изготовляться также и левыми, а окна многостворные с несимметричным рисунком — в негативном изображении.

1.6. Устанавливают следующую структуру условного обозначения (марки) окон и балконных дверей:

¦ ¦ ¦ ¦ ¦ +— Обозначение настоящего стандарта

¦ ¦ ¦ ¦ +—— Буквы, означающие: А, В и Г — варианты ри-

¦ ¦ ¦ ¦ сунков одного размера; Н — окно в негатив-

¦ ¦ ¦ ¦ ном изображении; Л — левое окно или левую

¦ +—————- Тип изделия по п.1.1 (С или Р)

+——————- Вид изделия: О — окно; Б — балконная дверь

В конце марки окон и балконных дверей с одинарным остеклением, перед обозначением стандарта, добавляют цифру 1 через тире.

Примеры условных обозначений

Окно типа С для проема высотой 15 и шириной 9 дм, с правой навеской створок: ОС15-9 ГОСТ 11214-86

То же, с левой навеской створок: ОС15-9Л ГОСТ 11214-86

Дверь балконная правая типа С для проема высотой 22 и шириной 9 дм: БС22-9 ГОСТ 11214-86

Окно типа Р для проема высотой 18 и шириной 18 дм, с несимметричным рисунком окна (вариант В):

ОР18-18В ГОСТ 11214-86

То же, в негативном изображении: ОР18-18ВН ГОСТ 11214-86

Окно типа С для проема высотой 15 и шириной 13,5 дм, с форточной створкой:

ОС15-13,5 ГОСТ 11214-86

Дверь балконная правая типа С для проема высотой 22 и шириной 7,5 дм: БС22-7,5 ГОСТ 11214-86

То же, левая: БС22-7,5Л ГОСТ 11214-86

2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ

2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей типа С для жилых зданий должны соответствовать указанным на черт.3-5, для общественных зданий на черт.6-11, а размеры сечений деталей и притворов — на черт.12-23.

2.3. Конструкция, форма, основные размеры и марки окон и балконных дверей типа Р для жилых зданий должны соответствовать указанным на черт.24-27, для общественных зданий — на черт.37-43, а размеры сечений деталей и притворов для жилых зданий — на черт.28-36, общественных зданий — на черт.44-53.

2.4. Размеры на общих видах окон и балконных дверей даны в свету по наружным сторонам створок, фрамуг, форточек, полотен дверей и по наружным сторонам коробок.

На чертежах, приведенных в настоящем стандарте, указаны в миллиметрах размеры неокрашенных деталей и изделий.

2.5. Для отвода дождевой воды в нижних брусках коробок и в горизонтальных импостах окон и балконных дверей типа С делают прорези шириной 12 мм, а в окнах и балконных дверях типа Р сверлят отверстия диаметром 10 мм, располагаемые под широкими створками, полотнами балконных дверей и фрамугами на расстоянии 50 мм от вертикальных брусков коробок и импостов, а под форточными и узкими створками — одну прорезь или одно отверстие на середине.

2.6. Наружные створки окон и полотна балконных дверей типа Р должны быть навешены на врезные петли с вынимающимися стержнями по ГОСТ 5088. Внутренние створки окон типа С высотой более 1400 мм и шириной более 600 мм, а также высотой более 1000 мм и шириной более 900 мм должны быть навешены на три петли.

2.7. Для остекления окон и балконных дверей жилых зданий следует применять стекло толщиной 2,5-3 мм по ГОСТ 111, а для общественных зданий толщиной 3-4 мм.

Толщину стекла уточняют в проекте и при заказе изделий с учетом ветровых нагрузок и шумовых воздействий в районе строительства.

2.8. Места расположения уплотняющих пенополиуретановых прокладок по ГОСТ 10174 в притворах окон и балконных дверей указаны на чертежах сечений.

2.9. По требованию потребителей по периметру оконных и дверных коробок на торцевых и боковых поверхностях допускается устройство продольных пазов различного профиля, заполняемых вкладышами и обрамляемых наличниками при соединении блоков друг с другом.

2.10. В жилых и общественных зданиях для климатических районов, где по теплотехническим расчетам не требуются окна и балконные двери с двойным остеклением, а также в неотапливаемых зданиях и помещениях должны применяться только наружные элементы окон и балконных дверей типа Р, при этом толщина бруска коробки должна быть не менее 54 мм, а размеры сечений устанавливают в рабочих чертежах.

2.11. Для обеспечения возможности оснащения окон и балконных дверей общественных зданий фрамужными приборами рычажного типа допускается увеличивать толщину верхних и вертикальных брусков коробок и импостов на 20 мм без изменения габаритов изделий.

Все о размерах окон по ГОСТу

Прежде, чем строить дом, необходимо очень внимательно отнестись к размерам окон. Размеры окон должны быть оптимальными. По ГОСТу предусмотрена общая площадь окна не должна превышать 6 м2, площадь открывающей части не более 2,5 м2. Чтобы получить качество, надежность и практичность в остеклении своего будущего дома нужно четко исполнять все требования строительных норм и правил и конечно же государственного стандарта. Если при строительстве загородного дома вы решились на устройство панорамного остекления, то нужно учесть, что площадь одного витража не более 6 м2. Это избавит вас от кучи недоразумений, да и поставщики предоставят вам широкий выбор оконных блоков.

При приобретении готовых изделий, в первую очередь необходимо обратить внимание на площадь открывающихся частей. Их величина не должна превышать 2,5 м2. В противном случае вам необходимо по требовать сертификат качества и акт на выполнение испытаний по безопасной эксплуатации. Причина — несоответствие государственному стандарту, обеспечивающему безопасное использование изделия.

Обязательно нужно проверить, чтобы масса открывающихся элементов была не более 80 кг( по ГОСТу — максимум 75). Это может привести к разрушению оконного блока, а также травмированию пользователей.

Открываться окна должны во внутрь помещения, кроме выходящих на балкон или лоджию в противном случае это должно быть указано в проекте.

Грамотный расчет размеров окон ГОСТ осуществляется согласно специальным общепринятым формулам.

Оконные проемы должны быть спроектированы с учетом норм ГОСТа. ГОСТ предполагает государственный стандарт.

Этот стандарт поможет понять особенности, главные преимущества и недостатки деревянных, пластиковых, ПВХ окон.

Следует отметить, что именно в ГОСТе 11214-86 и ГОСТе 23166-99 «Окна и балконные двери деревянные с двойным остеклением для жилых и общественных зданий» прописаны все требования и особенности окон и дверей и их стандартизации.

Читать еще:  Можно ли вырастить арбуз в домашних условиях?

Была осуществлена специальная стандартизация по всем особенностям и были обозначены нормы размеров проема и окон для высоты 60, 90, 120, 135, 150, 180 см, и ширины, 60, 90, 100, 120, 150, 180.

Так, в ГОСТ е прописаны такие величины: 560х870 (проем 610х910); 560х1170 (проем 610х1210); 860х870; 860х1170; 860х1320; 860х1470; 1160х870(1170, 1320,1470); 1460х(1170, 1320,1470).

Стандартные окна размеры гост

Все окна имеют различия и согласно ГОСТу делятся по способам на открывающиеся внутрь помещения, открывающиеся наружу и не открывающиеся (их называют чаще всего глухими). В тоже время ГОСТ гласит, что применять глухие окна выше первого этаже нецелесообразно, потому что нет возможности проветривания помещений. Исключение составляют оконные блоки выходящие на балкон и имеющие размеры 400 х 800. Установка глухих окон в других помещениях оговаривается в проекте.

В типовых помещениях размеры окон зачастую имеют свои особенности и могут быть разными.

Поэтому стандартные окна размеры ГОСТ в некоторых случаях могут означать приблизительные значения и могут корректироваться. При изготовлении оконных блоков разрешается отклонение линейных размеров +2 и -1 мм. Величина отклонения диагонального размера прямоугольного оконного блока при длине стороны до 1400 мм допускается 2 мм, если сторона длиннее, то 3 мм.

Размеры согласно стандартам могут быть разными, например, до 15 см, а в панельных помещениях средние значения размеров окна с 2-мя створками составляют 1,3 м по высоте и 1,4 м по ширине. Трехстворчатые окна при высоте 1400 мм, ширину имеют от 2050 до 2750 мм.

Например, в помещениях типа «хрущевка» окна, которые имеют широкие подоконники имеют размеры приблизительно 1,45 м на 1,5 м, а с узкими подоконниками – 1,3 м на 1,35 м. Эти значения вполне помогут определиться на счёт более доступной цены ПВХ-окон.

Таким образом, габариты окон в « хрущевке» во многом зависят от ширины самого подоконника.

При расчетах мансардных оконных блоков за основу принимают типовые стандартные размеры, однако нужно всегда учитывать угол наклона крыши. Чем больше пологость крыши, тем выше высота окна. Расстояние между стропилами должно на 40-60 мм быть больше размера окна.

Гост на пластиковые окна размеры

В настоящее время пластиковые окна встречаются и изготавливаются самых любых размеров и форм различной степени сложности.

Пластиковые окна на сегодня – самый оптимальный и востребованный вид окон, поскольку они очень практичны, электростатичны, морозоустойчивые и достаточно надёжны.

То есть все необходимые теплофизические и механические параметры соблюдены должным образом. Пластиковые окна на сегодня уже являются вполне доступными для широких масс.

Приобретая и устанавливая такие окна необходимо также брать во внимание ГОСТ на пластиковые окна размеры.

Согласно ГОСТу стандартные размеры пластиковых окон не являются универсальными: их размеры могут изменяться до 10-15 см.

Например, габариты двустворчатого окна в панельном доме равны 1300 на 1400 мм. Размер трехстворчатого окна – 2050-2070мм на 1400 мм. Остальные параметры имеют окна в помещениях «хрущевка»: 1450 на 1500 мм и 1300 на 1350 мм и 2040 на 1500 мм.

Определить габариты стандартного пластикового окна и сделать правильный расчёт приблизительной стоимости возможно только зная тип дома.

В последнее время очень частые случаи замечены, когда поступают много заказов по поводу изготовления больших окон. Большие пластиковые окна смотрятся достаточно эстетично, привлекательно и солидно.

Не рекомендуется, чтобы открывающаяся створка превышала 900 кв. мм.

Интересно! Текут пластиковые и на подоконнике лужи (Вода), тут!

Её можно сделать больше, но нужно учесть тот факт, что такой вариант будет весьма ненадёжен и в скором времени конструкция испортится.

В варианте наличия глухих створок, заметим, что оптимальным решением будет, если не делать их больше 1000 кв. мм, в противном случае будет чувствоваться огромная нагрузка на стеклопакет, что приведёт к дефектам и различным повреждениям.

На самом деле, заказать пластиковые окна можно самых любых размеров, даже не стандартных, другой вопрос, будет ли данное окно подходить к вашему помещению и смотреться аккуратно и быть надежным.

Если исходить из экономических соображений, то именно стандартное пластиковое окно обойдётся для вас дешевле, чем не стандартное заказанное.

Размеры окон пвх по госту

В настоящее время очень часто можно встретиться окна из ПВХ-конструкций. Количество фирм, которые предлагают такие пластиковые окна, стремительно растет.

Но очевидно, вся продукция не может быть должного качества и напрямую зависит от грамотности и высокого профессионализма специалистов.

Стандартные ПВХ (поливинилхлоридные) окна, как правило, характеризуются надежностью, высокой степенью герметичностью и привлекательным видом, хотя не лишены недостатков.

Однако старые окна из дерева по всем этим характеристикам не сравниться с новым пластиковым окном, даже если оно будет изготовлено из самой обычной ПВХ-системы.

Размеры окон ПВХ по ГОСТу. Когда необходимо установить окна ПВХ нужно особенно точно отнестись к нормам и стандартам установки.

В случае если данный тип окна выходит на улицу, а у вас не имеется в наличии кондиционера, тогда толщина стеклопакета должна быть не менее 32 мм.

А если окно ПВХ выходит на застекленный балкон, то вполне хватит стандартных 24 мм.

Руководствуясь установленными стандартам удачным расстоянием между стёклами является 10-16 мм.

Если же расстояние сделать меньше, тогда теплоизоляционный процесс окна не будет столь результативным.

Окна деревянные гост размер

Деревянные окна в настоящее время не столь популярны, как раньше, но всё равно используются по сей день. Деревянные окна характеризуются эстетическим внешним видом.

К стандартным деревянным окнам относятся окна прямоугольной формы, которые имеют прозрачную прозрачное либо непрозрачное лакокрасочное покрытие.

Окна деревянные гост размер для зданий промышленных предприятий:

Размеры для сельскохозяйственных предприятий:

Ниже приведены примеры конструкций деревянных окон по ГОСТ:

Оптимальные размеры окон учитывают следующие особенности:

— интенсивность освещения помещения;

— тип и габариты постройки;

— уровень естественного света и другие.

Если окна изготовлены согласно требованиям ГОСТ, то заказчик должен быть полностью уверен, что данный продукт будет максимально надежным, эффективным и прочным.

Другими словами, такие окна будут характеризоваться отличной гарантией качества, безопасностью и длительным сроком эксплуатации.

По большому счёту ГОСТ подразумевает пороговые показатели и реальные оптимальные схемы, акцентирует внимание на способах, которые максимальным образом удовлетворяли главные требования здания.

Вот почему так важно знать требования и стандарты ГОСТа.

А также вы можете посмотреть видео инструкция по самостоятельной установке пластиковых окон

Таблица стандартных размеров пластиковых окон ПВХ по ГОСТу

ГОСТы строительной отрасли регламентируют изготавливать окна таким образом, чтобы максимальная площадь оконного изделия из пластикового профиля была не больше 6 м2. Также открывающаяся створка по своей площади не должна превышать 2,5 м2.

Как правильно задать размеры окон на этапе проектирования

Только соблюдая стандарты и нормативы ГОСТа можно сделать остекление качественным, надежным и практичным. К примеру, если вы решили строить загородный дом с панорамным остеклением, то стоит принять во внимание тот факт, что окна должны быть не больше 6 м2.

В этом случае вы избавитесь от многих проблем, да и производителя найти не составит труда. Практически все компании смогут предложить решения по остеклению такого дома.

Если вы решили купить уже готовые окна на производстве или у строительной компании, то обратите внимание на площадь открывающихся элементов. Если она будет больше 2,5 м2, то проверьте наличие сертификатов на проведение специализированных испытаний по безопасности, т.к. площадь свыше указанной нормы не подпадает под действие стандартов.

При выборе стеклопакетов обратите внимание на вес открывающихся створок, он не должен превышать 80 кг. В противном случае это может привести к превышению критической части.

Для справки: Створка трехкамерного стеклопакета (3 стекла 4 мм) площадью 2,5 м2 весит около 75 кг.

Створки распашных окон должны открываться внутрь помещения во всех жилых помещениях, кроме помещений первого этажа и окон, выходящих на балконы и лоджии. Иные случаи открывания должны прописываться в проектной документации.

Габариты глухих окон

Редко кто заказывает окна с 2 или 3-мя (в зависимости от окна) открывающимися створками. Как правило, вторая и третья створка остаются глухими, т.е. не открываются. Выдержка из ГОСТ 23166-99:

5.1.6 Применение неоткрывающихся створок в оконных блоках помещений жилых зданий выше первого этажа не допускается, кроме створок с размерами, не превышающими 400х800 мм, а также в изделиях, выходящих на балконы (лоджии) при наличии в таких конструкциях устройств для проветривания помещений. Возможность применения неоткрывающихся створчатых элементов оконных блоков в других видах помещений устанавливают в проектной документации на строительство.

Таблица: окна стандартных, рекомендуемых размеров.

Возможные отклонения от линейных размеров окон

В процессе изготовления пластиковых окон возможно несовпадение линейных размеров с теми, которые указаны в проектной документации. Если отклонение составляет +2 .. – 1 мм, то это считается нормальным.

Разность длин диагоналей прямоугольных рам не должна превышать 2 мм при длине стороны до 1400 мм. Если длина свыше 1400 мм, то допустимое отклонение составляет 3 мм.

Размеры окон жилых помещений

Не редко имеют место быть случаи, когда размеры окон в панельном доме могут отличаться на 10-15 см, причем речь идет об одном и том же доме. То есть о точности говорить не приходится. Именно поэтому, в случае необходимости замера размеров окон нужна квалифицированная помощь.

Однако, существуют стандартные размеры окон в типовых домах, к которым нужно стремиться при проектировании, чтобы в последствии не усложнять жизнь жильцам и компаниям, занимающимся монтажом окон. Двустворчатое стандартное окно должно соответствовать размерам 1300 в высоту и 1400 в ширину. Трехстворчатое окно — ширина от 2050 до 2070, высота — 1400.

Читать еще:  Можно ли наносить бетоноконтакт на побелку?

Что касается хрущевок, то тут ситуация другая. Так, размер окна в хрущевке напрямую зависит от ширины подоконника. В случае с широкими подоконниками, размер составляет 1450×1500 для двух створок и 2040×1500 для трех. Узкие подоконники предполагают размеры окон 1300×1350 и 2040×1350 соответственно.

Рассчитывая размеры мансардных окон , обычно исходят из стандартных параметров, но так же нужно учитывать угол уклона кровли. Существует закономерность, состоящая в том, что высота окна напрямую зависит от пологости кровли. Что касается расстояния между стропилами, то оно должно быть не меньше чем на 4-6 см шире оконной коробки.

Исходя из вышеуказанного, становится совершенно очевидно, что размеры окон даже в типовых домах не совпадают, но отталкиваясь от типа дома, можно на вскидку определить и размеры окон. Как бы там ни было, но угол падения солнечных лучей, играет определяющее значение в вопросах оконных размеров.

Размеры пластиковых окон

Затрагивая размеры окон пвх, отметим, что они могут быть самыми различными и зависят исключительно от величины проема. Тем более, учитывая современные технологии, пластикове окна могут изготавливаться с любыми размерами и абсолютно любой сложности.

На сегодняшний день существует модная тенденция делать размеры пластиковых окон очень большими, исходя из эстетических соображений, такое веяние смотрится эффектно и колоритно, но не стоит забывать о практичности. Открывающаяся створка не должна быть больше 900 кв. мм.

Никто не запрещает делать ее больше, но такие манипуляции будут гарантией того, что конструкция в скором времени просто выйдет из строя. В случае с глухими створками, отметим, что лучше не пренебрегать советом и не делать их более 1000 кв. мм., это чревато значительной нагрузкой на стеклопакет, что способствует его деформации.

В заключении отметим, что для специалистов нет ничего невозможного и нестандартные размеры пластиковых окон стали, скорее, правилом, чем исключением из него. Касаясь вопросов экономии, целесообразно подчеркнуть, что стандартное окно стоит дешевле, чем его аналог, выполненный под заказ. Но будет ли такая экономия оправданной, целиком и полностью зависит от размера оконного проема.

Стандарты ГОСТ

ГОСТ 30971-2002 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам» (введен в действие с 1 марта 2003 г.)
ГОСТ – 23166-99 «Блоки оконные. Общие технические условия»
ГОСТ – 24700-99 «Блоки оконные деревянные со стеклопакетами. Технические условия»
ГОСТ – 30673-99 «Профили поливинилхлоридные для оконных и дверных блоков. Технические условия»
ГОСТ – 30674-99 «Блоки оконные из поливинилхлоридных профилей. Технические условия»
ГОСТ – 24866-99 «Стеклопакеты клееные. Общие технические условия»
ГОСТ 26601-85 Окна и балконные двери деревянные для малоэтажных жилых домов. Типы, конструкция и размеры
ГОСТ 11214-86 Окна и балконные двери деревянные с двойным остекленением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 11214-78 Окна и балконные двери деревянные с двойным остеклением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 16289-86 Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 16289-80 Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 24700-81 Окна и балконные двери деревянные со стеклопакетами для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 24699-81 Окна и балконные двери деревянные со стеклопакетами и стеклами для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 23344-78 Окна стальные. Общие технические условия
ГОСТ Р 54850-2011 Окна мансардные и зенитные фонари. Метод определения сопротивления теплопередаче
ГОСТ Р 54861-2011 Окна и наружные двери. Методы определения сопротивления теплопередаче
ГОСТ 21519-84 Окна и двери балконные, витрины и витражи из алюминиевых сплавов. Общие технические условия
ГОСТ 25062-81 Окна и двери балконные из алюминиевых сплавов. Типы, конструкции и размеры
ГОСТ 27936-88 Окна и двери балконные деревоалюминиевые для общественных зданий. Типы и конструкции
ГОСТ 23166-78 Окна и балконные двери деревянные. Общие технические условия

1. ОСНОВНЫЕ РАЗМЕРЫ И МАРКИ

1.1. Окна и балконные двери изготовляют по настоящему стандарту с раздельно-спаренными переплетами и дверными полотнами.

1.2. Габаритные размеры окон и балконных дверей и размеры проемов для них должны соответствовать:

для жилых зданий — указанным на черт. 1 и в приложении 1;

для общественных зданий — указанным на черт. 2 и в приложении 2.

Окна и балконные двери, приведенные на черт. 1 , допускается применять и для общественных зданий.

1.3. Окна размерами 9-13,5; 12-13,5; 15-13,5; 18-13,5 и 21-13,5 модулей (модуль М=100 мм) для заполнения проемов в стенах из немодульного кирпича лицевой кладки по требованию потребителя должны изготовлять шириной на 80 мм больше указанной на черт. 1 за счет увеличения ширины широких створок, а окно размерами 15-6 модулей — шириной на 70 мм меньше указанной на черт. 1 , при этом маркировку изменяют соответственно на 9-14; 12-14; 15-14; 18-14; 21-14 и 15-5.

1.4. По требованию потребителей одностворные окна и балконные двери, в т.ч. с форточными створками и фрамугами, должны изготовляться также и левыми, а много створные окна с несимметричным рисунком — в негативном изображении.

1.5. Устанавливают следующую структуру условного обозначения (марки) окон и балконных дверей:

Примеры условных обозначений:

Окно правое типа РС для проема высотой 15 и шириной 9 дм:

ОРС15-9 ГОСТ 16289-86

ОРС15-9Л ГОСТ 16289-86

Окно типа РС для проема высотой 15 и шириной 13,5 дм, с форточной створкой:

ОРС15-13,5 ГОСТ 16289-86

То же, для проема высотой 18 и шириной 18 дм, с несимметричным рисунком (вариант В):

ОРС18-18В ГОСТ 16289-86

То же, в негативном изображении:

ОРС18-18ВН ГОСТ 16289-86

Дверь балконная правая типа РС для проема высотой 22 и шириной 7,5 дм:

БРС22-7,5 ГОСТ 16289-86

БРС22-7,5 Л ГОСТ 16289-86

2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ

2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166-78 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Конструкция, форма, основные размеры и марки окон, и балконных дверей для жилых зданий, должны соответствовать указанным на черт. 3-6, размеры сечений — на черт. 7-15; для общественных зданий на черт. 16-22, размеры сечений — на черт. 23-32.

2.3. Размеры на общих видах окон и балконных дверей даны в свету, по наружным сторонам створок, форточек, фрамуг и полотен дверей и по наружным сторонам коробок.

На чертежах, приведенных в настоящем стандарте, указаны размеры, для неокрашенных деталей и изделий в миллиметрах.

2.4. Для отвода дождевой воды в нижних брусках коробок и в горизонтальных импостах под широкими створками, фрамугами и полотнами сверлят отверстия диаметром 10 мм, располагаемые на расстоянии 50 мм от вертикальных брусков коробок и импостов, а под форточными и узкими створками — одно отверстие посередине створок.

2.5. Наружные створки окон и наружные полотна балконных дверей должны быть оснащены врезными завертками со съемными ручками, а фрамуги — фрамужными приборами по ГОСТ 5090-79.

Внутренние створки окон высотой более 1400 мм и шириной более 600 мм, высотой более 1000 мм и шириной более 900 мм, а также полотна балконных дверей должны быть навешены на три петли.

2.7. Для остекления окон и балконных дверей жилых зданий следует применять стекло по ГОСТ 111-78 толщиной 2,5-3 мм, а для общественных зданий — толщиной 3-4 мм.

Толщину стекла уточняют в проекте с учетом ветровых нагрузок и шумовых воздействий в районе строительства и указывают в заказе на изделия.

2.8. Места расположения уплотняющих пенополиуретановых прокладок по ГОСТ 10174-72 в притворах окон и балконных дверей указаны на чертежах сечений.

2.9. По требованию потребителей по периметру коробок окон и балконных дверей на торцевых и боковых поверхностях допускаются продольные пазы различного профиля, заполняемые деревянными вкладышами и обрамляемые наличниками при соединении изделий друг с другом.

2.10. Для обеспечения возможности оборудования окон и балконных дверей общественных зданий фрамужными приборами рычажного типа допускается увеличивать толщину верхних и вертикальных брусков коробок и импостов на 20 мм без изменения габаритов изделий.

2.11. По согласованию изготовителя с потребителем допускается изготовление балконных дверей высотой 28 модулей с фрамугами в отдельных коробках. В этом случае высоту глухой части полотен или остекленной части фрамуг уменьшают на 50 мм.

2.12. Расположение приборов в окнах и балконных дверях (примеры) приведено в приложении 3; спецификация стекол для окон и балконных дверей жилых зданий приведена в приложении 4, спецификация стекол для окон и балконных дверей общественных зданий — в приложении 5; фрамужный соединитель и ручка-упор приведены в приложении 6.

Типы и габаритные размеры окон и балконных дверей жилых зданий

Типы и габаритные размеры окон и балконных дверей общественных зданий

Примечания к черт. 1 и 2.

1. Схемы изделий изображены со стороны фасада.

2. Цифры над схемами изделий означают размеры проемов в модулях.

Конструкция, форма, основные размеры и марки окон и балконных дверей жилых зданий

Сечения по притворам окон и балконных дверей жилых зданий

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
