Техническое окно для ванной

Изготовление на заказ ревизионных и сантехнических люков под плитку, под покраску и напольных — любые размеры за 24 часа

Очень часто в комнатах, где имеет место большое количество элементов инженерных сетей и сантехники, для сохранения эстетичности и практичности их прячут за стеной. В любой ситуации отличным решением будет купить люки ревизионные в Москве. Встраиваемая конструкция обеспечивает полное скрытие коммуникаций. А удобная дверца гарантирует быстрый доступ на случай, когда нужно провести ремонт или отключить подачу. Иными словами, люки под плитку на заказ – это очень полезное дополнение для вашего жилья. Но как правильно их выбрать? Особенно, если вас интересует нестандартный размер.

Важно понимать, что недостаточно просто заказать сантехнический люк. Если параметры будет рассчитаны неверно, то конструкцию не получится вмонтировать в подготовленном месте. Это может привести к недостаточно качественной герметизации, повышенной нагрузке на дверцу и петли и просто к необходимости проводить дополнительные ремонтные работы. Чтобы этого избежать, нужно, оформляя заказ на изготовление люков ревизионных в Москве, правильно определить свой размер.

Что необходимо учесть при заказе люка?

Чтобы не ошибиться в выборе данного изделия, необходимо учесть несколько ключевых критериев. Во-первых, тип конструкции. На сегодняшний день, выбирая лючок на заказ, вам доступны следующие модели:

  • напольные;
  • потолочные;
  • настенные.

Причем у каждого варианта свои нюансы проектирования и установки. Потолочный люк должен иметь каркас из легких материалов, что упрощает монтаж и снижает нагрузку на отделочные материалы. А также необходимы магниты для предотвращения случайного открытия. Если интересует изготовление ревизионных люков на заказ для пола, то изделие должно выдерживать большую нагрузку, так как по дверце часто будут ходить. Настенный вариант, являющийся самым распространенным, должен иметь прочные петли, которые обеспечат легкое открытие и надежную фиксацию дверцы.

Во-вторых, место установки. Монтируемый люк должен легко открываться, дверцу не должны блокировать мебель или сантехника. К счастью, тут вам доступно несколько вариантов. Самый распространенный – это люк под плитку на заказ с распашной дверцей.

Оптимально, удобно и дешево. Благодаря наличию присоски нет необходимости в отдельной ручке. Если же помещение ограничено, то более практичным будет конструкция с нажимным механизмом, благодаря которому дверца съезжает в сторону вдоль стены. Если вы сильно ограничены и по площади, и по финансам, то выбирайте конструкцию со съемной дверцей (это недорого и удобно).

Выбираем сантехнический люк по индивидуальным размерам

Что касается габаритов изделия, то они полностью зависят как от места установки, так и от того, к каким коммуникациям необходимо обеспечить доступ. Любой современный производитель может изготовить конструкцию по вашим параметрам, а также предложить ряд типовых решений. Также можно вызвать специалиста, который прибудет на место и проведет замеры, чтобы изготовить сантехнический люк по индивидуальным размерам. При грамотном подходе готовая конструкция будет смонтирована в кратчайшие сроки и прослужит вам не один год (стандартная гарантия 5 лет).

Компания «Люки.Москва» — профессиональное изготовление ревизионных люков на заказ

Компания «Люки.Москва» имеет все необходимое для проектирования, производства и транспортировки первоклассных конструкций. Официальный сайт может предложить вам не только широкий выбор моделей, но и возможность выбрать люки металлические сантехнические по размерам заказчика посредством онлайн-конструктора. Также вы можете получить полную консультацию по всем актуальным вопросам касательно материалов, конструкции, механизмов и прочего. Загляните в интернет-магазин, чтобы ознакомиться с полным ассортиментом и выбрать подходящий сантехнический люк под плитку под заказ. Также компания предлагает оперативную доставку по Московской области и регионам или самовывоз на удобных условиях. Обращайтесь!

Сантехнические и другие ревизионные люки для ванной

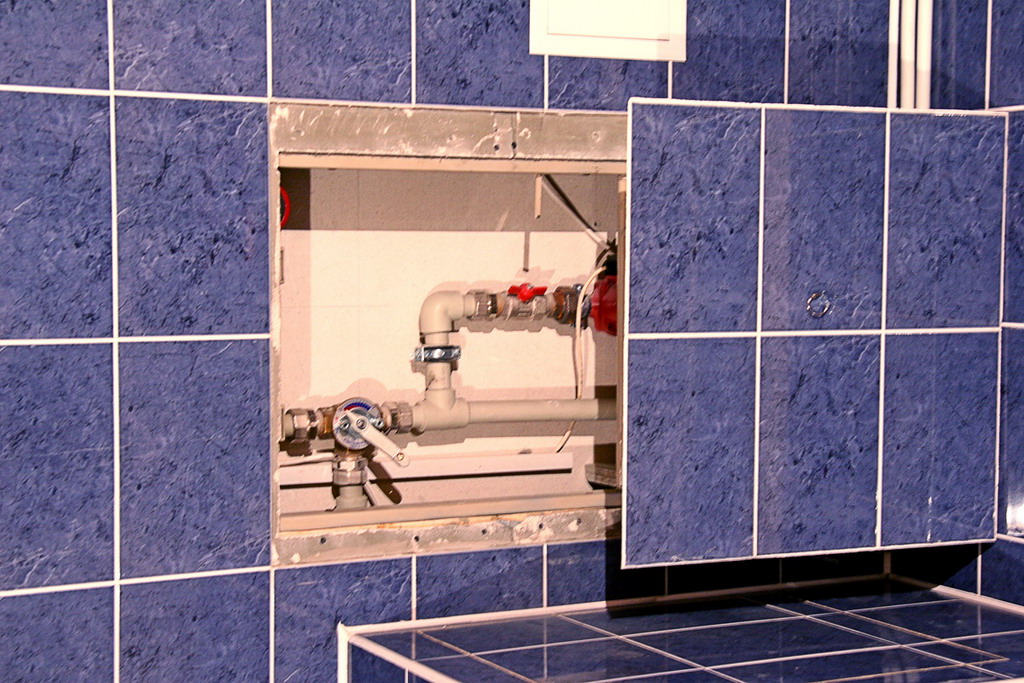

Трубы в ванной не должны находиться на виду. Поэтому их прячут в специальных нишах или маскируют при помощи декоративных панелей. Но важно помнить одно из основных правил уютного и безопасного жилья – доступ к инженерным сетям должен быть максимально удобным. Для этого и устанавливаются ревизионные люки. Они позволяют:

  • • в любой момент снять показания счетчика воды;
  • • перекрыть горячую либо холодную воду в случае аварии, для замены смесителя или других работ;
  • • при необходимости демонтировать сам счетчик для ремонта или обслуживания;
  • • добраться до труднодоступных мест внутри вентиляционных шахт;
  • • быстро найти место прорыва водопровода и не допустить затопления своей квартиры и соседей снизу.

Люк не должен быть закрыт мебелью, зеркалом, душевой кабиной. С другой стороны, возникает вопрос: как в таких условиях сделать его незаметным, гармонично вписать в интерьер санузла?

1. Виды ревизионных люков

  • • Открытой установки. Имеют металлические или пластиковые дверцы, которые можно оставить в заводском виде, а можно перекрасить. Но при любом способе декорирования замаскировать их не удастся, поэтому такой вариант более приемлем для производственных и общественных помещений.
  • • Скрытого монтажа (невидимки). Выпускаются под покраску и под плитку. Устанавливаются в гипсокартонные конструкции, кирпичные, бетонные, гипсовые стены. Состоят из плоской или объемной рамки и дверок, отделанных так же, как и стена. Их контур маскируется за счет минимального зазора между ними и рамой, специальных фасок, имитации межплиточного шва и проч.

Пригласите помощника. Вдвоём эту работу выполнять значительно легче.

2. По типу открывания дверцы ревизионные люки бывают:

  1. Распашные – с дверцей, открывающейся наружу. При покупке важно внимательно осмотреть механизм крепления и убедиться, что он прочный и надежный.
  2. Сдвижные – не требуют много места для открытия, позволяют сделать люк практически незаметным.
  3. Со съемной (откидной) дверцей, не оснащенной петлями. Незаменимы в труднодоступных местах, где полностью отсутствует возможность распахнуть или сдвинуть дверцу.
  4. Двухдверные используются для больших ревизионных отверстий. Такая конструкция позволяет избежать провисания двери, а также обеспечивает свободный доступ к инженерным сетям.

По механизму открывания-закрывания люки бывают нажимные и на присосках. Первые считаются более надежными и практичными, поскольку присоски нормально функционируют исключительно на гладкой поверхности, а для их эксплуатации требуются определенные навыки.

3. По месту установки

Настенные – наиболее популярный вариант, позволяющий организовать доступ к инженерным коммуникациям и счетчикам. Потолочные устанавливаются преимущественно для ревизии систем вентиляции. Выбирать их нужно наиболее тщательно. Во-первых, сам люк должен быть легким (из пластика или гипсокартона). Дверца должна прилегать максимально плотно, чтобы исключить самопроизвольное открывание. Многие модели имеют дополнительную страховочную систему.

Напольные применяются для доступа к трубам и обслуживания теплого пола. Такой люк должен быть очень прочным, выдерживать вес человека. Замаскировать его сложнее, чем настенный: не всегда удается сочетать его с напольным покрытием. При монтаже важно учитывать направление, в котором открывается дверца.

Важный совет: внимательно выбирайте герметики для обработки места стыка люка и поверхности, в которую он монтируется. При плохом качестве состава есть риск появления в помещении сырости и проникновения посторонних запахов.

4. Какие материалы используются?

Люки открытой установки изготавливаются большей частью из пластика. Он легкий, достаточно прочный, влагостойкий, легко моется с помощью бытовых средств. Главный недостаток таких изделий – то, что практически все они белого цвета и со временем, как правило, желтеют. Самое слабое место – пластиковая защелка.

Люки открытой установки из металла намного прочнее. Считается, что покрывающая их порошковая краска защищает изделие от коррозии. Тем не менее специалисты не рекомендуют монтировать их в помещениях с повышенной влажностью.

Люки скрытой установки состоят из металлической, нередко алюминиевой рамы, заполненной влагостойким гипсокартоном, который отделывается так же, как и стена, или служит основой для плитки.

Большинство люков имеют форму прямоугольника, квадрата или круга. Но при желании можно найти дизайнерскую модель в форме трапеции, овала или другой фигуры.

Для установки люка используются металлические крепежные изделия или качественный клей. Экономить на креплении не стоит, оно должно быть максимально прочным и надежным.

5. На что обратить внимание при выборе

  • • Величина ниши должна соответствовать размеру люка. Поэтому важно заранее сделать правильные замеры. В некоторых ситуациях можно немного расширить или заложить проем, но лучше не рисковать и выбирать люк в полном соответствии с параметрами отверстия.
  • • Размер дверцы. Необходимо, чтобы ее размер позволял без проблем осматривать и обслуживать инженерные коммуникации.
  • • Если площадь и обстановка ванной комнаты позволяет, можно выбрать распашную конструкцию. Для миниатюрного помещения больше подойдет вариант со съемной или сдвижной дверцей.
  • • Для ниши в бетонной или кирпичной стене подойдет любой люк. Но для гипсокартонных конструкций выпускаются специальные облегченные варианты.
  • • Если нужен люк под плитку, нежелательно, чтобы керамика сильно выступала за пределы дверки. Надежная фиксация обеспечивается только при закреплении не менее 60 % площади плитки.

6. Преимущества гипермаркетов ОБИ

  • • Возможность приобрести все товары для ванной в одном гипермаркете. В данной категории – около 3000 наименований.
  • • Удобные условия покупки и доставки.
  • • Наличие карты ОБИ Бонус способствует накоплению бонусных рублей, которые можно будет использовать при последующих покупках. Экономия – до 50 %.

Ревизионные люки в ванной: какие бывают люки и как их правильно монтировать?

Прокладка любых коммуникаций в здании предусматривает наличие проводов, труб, счетчиков, датчиков и т.п. Это жизненно необходимо, но смотрится чаще всего совершенно не эстетично. Коммуникации легко скрыть за декоративными панелями, но тогда возникает проблема доступа для осмотров, технического обслуживания и ремонта. Она решается с помощью ревизионных люков.

В зависимости от назначения помещения, параметров технической ниши, вида отделки можно рассчитать размеры люка под ванну, для туалета или кухни. Правильно подобранный ревизионный люк будет почти незаметным или, наоборот, станет ярким декоративным элементом интерьера. Очень популярны люки, которые называют невидимками.

Их отделывают теми же материалами, что и стены, а конструкция разработана так, чтобы дверца не выступала за пределы вертикальной поверхности, на которой она установлена. Подходящую модель легко найти в специализированных магазинах, по интернету или заказать в фирме, изготавливающей подобные изделия по индивидуальным размерам.

Материалы для изготовления ревизионных люков

Люки могут различаться по месту установки, материалу изготовления, конструкции. Они представляют собой опорные рамы с дверцами, закрепленными на петлях.

В качестве основного материала может быть использован металл, пластик, гипсоволокнистая плита и даже гипсокартон, а крепежные детали изготавливают только из высокопрочного металла. Пластиковые люки чаще всего бывают белыми.

Это нейтральный цвет, который хорошо подходит для любой цветовой гаммы интерьера. Металлические конструкции отличаются только материалом изготовления и более высокой стоимостью. Они обходятся покупателям почти вдвое дороже пластиковых аналогов.

Самый дешевый вариант – люк с дверцей из гипсокартона, но его долговечность и эксплуатационные характеристики оставляют желать лучшего. Если стоимость принципиально важна, лучше выбрать бюджетную конструкцию из пластика или гипсоволокнистой плиты.

Если вопрос качества стоит на первом месте, стоит отдать предпочтение металлической модели. Она будет служить десятилетиями.

Отдельно стоит упомянуть о ревизионных люках-невидимках. Они предназначены для скрытой установки. Такую модель можно установить в техническую нишу в стене или под ванну.

Ее отделывают тем же материалом, что и стены. Размеры люка под ванну могут быть меньшими, чем для установки в ревизионную нишу в стене. Скрытую модель обычно отделывают кафельной плиткой и монтируют до того, как будет закончена финишная отделка стен.

Это обусловлено тем, что приходится очень точно подрезать плитку по размеру проема. Отделывать стену с нишей приходится в последнюю очередь и ориентироваться не на первый ряд, как обычно при укладке плитки, а на отделку ниши.

Дизайн и размеры сантехнических люков

Стандартный ревизионный люк имеет квадратную или прямоугольную форму, но при необходимости можно найти или заказать модель любой конфигруации. Встречаются круглые изделия, напоминающие по форме иллюминаторы, овальные, трапециевидные.

Некоторые умельцы изготавливают люки самостоятельно, и иногда они отличаются небанальным дизайном. Размеры сантехнических люков для ванной и туалета могут быть самыми разными – от миниатюрных конструкций с параметрами 100х100 мм до 800х500 мм.

Небольшие различия в дизайне обычно обусловлены габаритами конструкций. Способы установки разных моделей тоже примерно одинаковые: люк монтируют в проем с помощью саморезов или специальных клеевых составов.

При выборе размеров сантехнического люка для ванной и туалета нужно ориентироваться на величину ниши. Если ниша уже есть, необходимо замерить проем и искать модель нужных параметров.

Если она только планируется, имеет смысл сразу же спроектировать ее стандартных размеров, чтобы не возникло проблем с выбором люка. При поиске скрытой модели, помимо габаритов ниши, нужно заранее знать размер плитки.

Желательно, чтобы на дверце помещалось целое число плиток, чтобы не пришлось подрезать. В противном случае люк будет заметен на стене из-за несоответствия плиток. За пределы дверцы плитка должна выступать на 0.5 см, а со стороны петель не более чем на 5 см.

Как правильно выбирать люки-невидимки с учетом всех параметров, рассказывает специалист:

Разновидности люков по месту установки

Хотя чаще всего речь идет о настенных люках, существуют еще напольные и потолочные модели. Потолочные ревизионные люки монтируют для доступа к вентиляционным системам.

Их часто устанавливают в подвесных потолках. Основное требование к потолочной модели – малый вес, поэтому металлические модели выбирать нежелательно.

Кроме того, потолочный ревизионный люк должен быть оснащен прочной дверцей и надежным запорным механизмом, который предотвратит ее самопроизвольное открывание.

Напольные люки выдерживают серьезные нагрузки. Нужно выбирать достаточно прочную модель, чтобы, наступив на нее, человек не провалился под пол.

В продаже можно найти мощные металлические конструкции, оборудованные дополнительными ребрами жесткости, прочной крышкой и уплотнителями для герметизации зазора между крышкой и рамой. На уплотнители стоит обращать особое внимание.

От них зависит, будут ли проникать из-под пола посторонние запахи, сырость. Также желательно брать модель с фиксаторами и амортизаторами. Эти элементы предназначены для плавного и легкого открывания крышки, удержания ее в открытом положении.

Напольный люк для жилого помещения может быть изготовлен из влагостойкого ламината. Это своеобразный аналог настенных люков-невидимок. Но если дверцы настенных моделей отделывают плиткой, то напольный люк маскируют покрытием, которым застелен пол в помещении.

Обычно это линолеум или плитка. Как выглядит напольный люк под плитку, демонстрирует видеоролик. Обратите внимание на систему плавного открывания дверцы:

Классификация люков по конструктивным видам

Чаще всего можно встретить в продаже однодверные ревизионные люки, но для широких ниш выпускаются и двудверные. Если ширина технической ниши более 70 см, второй вариант предпочтительнее.

Это поможет избежать провисания дверцы, что со временем может произойти с широкой однодверной моделью. Тип открывания-закрывания люка может быть распашным, нажимным, откидным или сдвижным. Для помещений, где технический люк испытывает серьезные эксплуатационные нагрузки, лучше выбирать усиленные конструкции.

Они снабжены специальными мощными петлями, дополнительными ребрами жесткости и предназначены для облицовки тяжелыми отделочными материалами.

Распашные модели: простота и удобство

Распашные люки считаются самыми популярными благодаря традиционной системе открывания и возможности размещать в любой части стены. Конструкция такой модели очень проста: дверца крепится к раме на две шарнирные петли.

Рама фиксируется в проеме технической ниши с помощью дюбелей. Дверцы распашных люков защищены от самопроизвольного открывания специальными роликово-клиновыми защелками.

Если распашную модель отделывают плиткой, то нужно учесть, что плитка не должна свешиваться более чем на 5 см за пределы дверцы люка. Открыть такую дверцу можно будет с помощью присоски. Система открывания разработана так, чтобы не повредить отделку.

Дверца сначала слегка выдвигается вперед, а потом открывается. Это гарантирует безопасное открывания люка, даже если он установлен в углу комнаты.

Нажимные люки: вариант под рельефную плитку

Нажимные модели – хорошая альтернатива распашным, если планируется отделка рельефными материалами: шершавой плиткой, природным или искусственным камнем, мозаикой.

На такую поверхность невозможно приклеить присоску, а открывается дверца почти так же, как и распашная, поэтому владелец ничего не теряет от этой замены. Чтобы нажимной люк открылся, на него надавливают ладонями. Дверца выдвигается и распахивается.

Конструкционные особенности нажимных люков описаны в видеоролике:

Сдвижные модели с трехзвенными петлями

В конструкции распашных и нажимных люков предусмотрены двухзвенные петли, а для сдвижных используются трехзвенные. Это дает возможность сдвигания дверцы вдоль стены. Сначала она немного выдвигается (примерно на 1.5 см), потом ее отодвигают в сторону.

Конструкция очень удобна для монтажа в местах, где доступ к технической нише затруднен из-за предметов мебели или сантехнических приборов. Чтобы дверца сама не отодвигалась, такие модели снабжают роликово-клиновыми или роликово-нажимными запорными механизмами.

Если проем слишком широкий, лучше отдать предпочтение двухстворчатой модели, а если слишком высокий (более 1 м) – люку с другой системой открывания. Высокая дверца может быстро провиснуть.

Откидные дверцы для труднодоступных мест

Откидные люки идеальны для расположения в тех местах, где затруднительно распахнуть или сдвинуть дверцу. Преимущество откидных моделей заключается в их универсальности. Дверцы легко снимаются и полностью открывают доступ к нише.

Снять люк можно с помощью присоски. Откидные модели лучше всего устанавливать в нишах, которые редко требуют осмотра. Это связано с высоким риском повреждения отделочных материалов на поверхности дверцы. В остальном эти люки лишены недостатков.

Видеоурок по монтажу ревизионных люков

Все ревизионные люки устанавливают по одному принципу, но есть некоторые нюансы, которые зависят от конструкции и места установки. Общая схема монтажа:

  • Подготовка проема. Если необходимо, его увеличивают или уменьшают до нужного размера.
  • Установка. Люк устанавливают в проем ниши, проверяют по уровню и фиксируют.
  • Отделка дверцы. Дверцу конструкции декорируют теми облицовочными материалами, которые будут использованы для стены, пола или потолка.
  • Герметизация. Зазор заполняют герметиком. После высыхания его прорезают на всю глубину.
  • Проверка. После установки остается только проверить функциональность люка, легкость открывания-закрывания дверцы, работу защелок.

Ознакомьтесь с подробным видеоинструктажом по установке сантехнических люков:

От правильного выбора конструкции и размера люка под ванну или в туалет во многом зависит комфортное проживание в доме. Поставив подходящий люк, вы в любую минуту можете осмотреть, отремонтировать трубы, вентили, счетчики, краны.

Коммуникации должны быть всегда доступны, но не портить внешний вид помещений. Качественный ревизионный люк отлично справится с этой задачей.

Размеры люков под плитку в ванную комнату

Ванные комнаты являются помещениями, насыщенными различными коммуникациями (водопровод, электрика, канализация, вентиляция) и приборами (счётчиками). Для их ремонта необходим беспрепятственный доступ, который могут обеспечить специальные люки для ванной комнаты под плитку, а их размеры подбираются в соответствии габаритов скрытой ниши, а материал – по предпочтению хозяина. Кроме того, ревизионные отверстия пригодятся для хранения косметических средств, устройств для уборки, мойки сантехники. Чтобы определиться в выборе, необходимо разобраться в существующих видах люков, поскольку они выполняют конкретные цели и имеют разные размеры под каждый объект ванной комнаты и туалета.

  1. Конструктивные элементы
  2. Виды лючков по назначению
  3. Лючки в ванну по месту установки
  4. Преимущества использования люков
  5. Виды люков по конструкции
  6. Отличаем ревизионные окна по материалу
  7. Как рассчитать размер
  8. Как выбрать положение смотрового окна и его сторону открывания

Конструктивные элементы

Тип люка предполагает его конструктивные особенности. Настенные варианты состоят из следующих элементов:

  • рама (пластиковая, алюминиевая);
  • замок;
  • петли;
  • створка.

Элементы люка Схема резинового люка-заколки

Сантехническая скрытая дверца для санитарной комнаты изготавливается из влагостойкого материала или обрабатывается специальными водонепроницаемыми материалами, например, гипсокартон покрывается влагозащитной эмульсией.

От петельного механизма зависит метод открытия и закрытия створки. Самый простой вариант – навесные петли, сложный – сдвоенные, имеющие дополнительные узлы регулировки.

Схема устройства каркаса люка

Ревизионные рамки монтируются двумя способами (жидкие гвозди, саморезами) в нишу или стену. Замок может быть роликовым или нажимным. В том или ином случае, он скрыт.

Виды лючков по назначению

Ревизионные устройства предназначаются для устранения технических проблем в разных коммуникациях, в соответствии с этим их разделяют на следующие виды:

  • сантехнические (пластиковые, металлические) — предназначены для скрытия и обслуживания приборов и коммуникаций;
  • электротехнические — обеспечивают свободный доступ к проводке, розеткам, освещению. Также могут иметь скрытый тип эксплуатации;
  • вентиляционные — предназначены для обслуживания вентиляционной системы (фильтров, труб). Имеют перфорированную дверцу, через которую осуществляется движение воздуха, а также свободный доступ для ремонта и обслуживания магистрали.

Лючки в ванну по месту установки

В зависимости от места установки, колодца для полноценной эксплуатации сантехнических устройств, разделяются на следующие виды:

  • потолочный — чаще всего устанавливается в подвесном потолке из гипсокартона или древесно-стружечной плиты. При его выборе следует руководствоваться такими параметрами, как лёгкость (чтобы дверь не открывалась самопроизвольно под своей тяжестью) и прочность;
  • настенный — ревизионные устройства данного типа являются самыми распространёнными в обиходе. В широком ассортименте имеются пластиковые, металлические, комбинированные. Размер, цвет и возможность отделки под стену при выборе – не проблема;
  • напольный — такие окна обустраивают для обслуживания инженерных коммуникаций, расположенных ниже уровня пола, например, погреба или подвала. Их размеры могут достигать внушительных габаритов, чтобы обеспечить свободный вход и выход хозяина.

Напольный ревизионный люк Настенные люки Потолочный люк

Преимущества использования люков

Даже самый простой по конструкции лючок обладает следующими преимуществами:

  • целостность плитки — при правильной установке отсутствует необходимость в корректировке размеров плитки. Специалисты советую придерживаться именно этой технологии во время отделки стен;
  • размеры в широком диапазоне (в случае с прямоугольной формой — от 0,20 до 1,5 м). Также возможен вариант индивидуального изготовления, но в таком случае цена вырастет в несколько раз;
  • возможность использования большей плитки по размерам, чем сама створка;
  • единство дизайна — дверца подлежит различным видам отделки (даже тяжёлыми материалами), что делает её незаметной в ванной комнате;
  • простота монтажа — необязательно обладать определёнными навыками, чтобы осуществить самостоятельную установку.

Виды люков по конструкции

При выборе обращают внимание не только на назначение люка и вариант его установки, но и на конструктивные особенности. Ознакомьтесь с тем каким может быть люк под ванной под плитку, и узнаете какой вариант для вас удобнее. Открытие и закрытие дверцы осуществляется с помощью разных механизмов и в соответствии с этим они разделяются на следующие виды:

  • распашные — обычно их изготавливают из металла, чтобы открытие осуществлять резиновыми или пластиковыми присосками. Механизм предполагает выдвигание створки вперёд, а после производится открытие. Но в продаже можно встретить изделия из пластика;
  • под плитку — имеют распашной механизм (как у межкомнатной двери). Отличаются удобством установки, дешевизной, широким выбором устанавливаемой фурнитуры (нажимной замок, ручки);
  • сдвижные — конструкция является более сложной по сравнению с предыдущими видами. Для открытия и закрытия используются присоски. Сначала створку выдвигают на себя, потом сдвигают в любую сторону. Данный конструктивный элемент необходим, если ограничен доступ к коммуникациям мебелью или бытовыми приборами. Чтобы не искать присоски по всей ванной комнате, можно использовать нажимной или роликовый механизм для быстрого открывания дверцы;
  • нажимной — путём нажатия пальцем на плитку устройство дверцы данного вида люка приводиться в действие, выдвигаясь вперёд и распахиваясь. Нажимной механизм отлично подходит для монтажа в ванную, которая отделывается не с помощью плитки, а механически неустойчивыми материалами, например, панно из мозаики;
  • на магнитах — неодимный магнит часто применяется при изготовлении напольных и настенных смотровых окнах. Основным его преимуществом является выдержка большого веса. Незаметными, по сравнению с нажимной, их делает хитрая технология конструкции: меньший паз для люка, чтобы створка находилась под облицовкой, например, плиткой. Если окно имеет большие габариты и вес, то дверца оснащается удобной ручкой. Маленькие крышки чаще всего делают откидными. В напольных вариантах, магнит служит дополнительным элементом для дополнения тяжести крышки. В настенном исполнении дверца сдвигается в сторону.

Люк на магнитах Нажимной люк Распашной люк Сдвижной люк

Отличаем ревизионные окна по материалу

Ревизионный колодец для удобства использования и декорирования ванны изготавливается из различных материалов. Наиболее популярными на строительном рынке считаются:

  • пластиковые — это самый бюджетный вариант в обеспечении доступа к скрытым коммуникациям и счётчикам. Дизайн створок ничем не отличается друг от друга (нейтральный белый пластик), а вот размеры представлены в широком диапазоне. Самый маленькие окна – 10х10 см, наибольший – 80х50 см. Такие размеры вполне достаточны, чтобы осуществить осмотр показаний счётчика или отремонтировать какой-либо узел, трубы. Пластиковые устройства отличаются простотой монтажа. Достаточно посадить на заранее подготовленное место жидкими гвоздями или вкрутить саморезы. Механизм открытия – нажимной – надавливается на нижний угол створки, после чего происходит распахивание;
  • металлические — по конструкции очень похожи на изделия из пластика, только изготавливается из металла. Параметры размеров и метод установки также идентичны пластиковому изделию. Отличительной чертой является его эксплуатационные свойства – большой срок службы и привлекательный внешний вид на протяжении долгого времени. Недостатком является их цена.

Металлический люк Пластиковый люк

Металлические смотровые окна используются в основном как невидимка, поскольку имеют больший вес, по сравнению с пластиковыми. Осуществляют отделку тем же материалом, что и стена ванной, чтобы конструктивный элемент не выделялся из общей картины. Кроме того, люк можно установить не только для обеспечения доступа к коммуникациям, но и для хранения различных косметических и чистящих средств для уборки. Чтобы установить невидимый колодец, необходимо потрудиться больше, чем в случае с видимым. Первым этапом является монтаж ревизионного элемента, вторым – отделывается стена.

Если средства не позволяют приобрести люк или есть другие причины (нестандартная форма, размер), то можно изготовить его самостоятельно из подручных средств, например, из гипсокартона или древесно-стружечной плиты. Эти материалы легко принимают на себя маскирующие покрытия. Для увеличения эксплуатации рекомендуется изготовить рамку из металла.

Как рассчитать размер

Правилам по которым можно просчитать размеры:

Во время расчёта учитывается выступ плитки за пределы крышки. Он должен быть не меньше 0,5 см со стороны расположения петель и не более 5 см со всех остальных сторон.

Определяясь с размерами люка нужно стремиться к тому, чтобы на нём поместилось целое число облицовочного материала. В противном случае скрыть его присутствие из общей картинны не удастся.

В продаже имеются смотровые окна, у которых конструкция имеет подвижный механизм, то есть во время установки предоставляется возможность регулирования по размерам. Если после монтажа появляются излишки конструктивных элементов, их обрезают болгаркой. Расположение коммуникаций может быть разным и в некоторых случаях лучше установить несколько маленьких люков, которые отлично подойдут под размер одной плитки.

Как выбрать положение смотрового окна и его сторону открывания

Место для смотрового колодца определяют в соответствии с расположением других предметов в ванной. Также следует предусмотреть установку с необходимым, удобным для пользователя, углом обзора. Специалисты рекомендуют открытие двери слева направо, а вот вертикальное распахивание предполагает наличие большого пространства. Следует избегать установку створки впритык к полу, в противном случае, нижний край может наносить механические повреждения покрытию. Угловое положение люка не является рациональным по двум причинам: слабая конструкция, неудобное расположение дверцы.

Ревизионные сантехнические люки для ванной и туалета: виды, правила размещения, особенности монтирования

Для монтажа коммуникаций в квартирах и частных домах используют два способа: открытый и закрытый. При открытом способе все трубы и приборы находятся на виду, тогда как при закрытом они замаскированы фальшь-стенами, перегородками или коробами.

Чтобы обеспечить доступ к оборудованию, применяют сантехнические люки для ванной и туалета: размеры устройств обычно зависят от габаритов скрытых трубопроводов и количества обслуживаемых приборов.

Назначение ревизионных люков в санузлах

Отличительная черта современных ванных комнат и туалетов – продуманный дизайн, в результате которого на первый план выступает эстетическая сторона отделки. Технические же устройства, обеспечивающие комфортное принятие водных процедур или удобства пользования туалетом, спрятаны за тонкими конструкциями из пластика или гипсокартона.

Постоянное обслуживание труб не требуется, зато периодически возникает необходимость в использовании запорной арматуры. Например, чтобы отсечь подачу воды на кухню в связи с заменой смесителя, нужно перекрыть определенный кран.

Если ванная комната полностью обшита пластиком или плиткой, люков потребуется больше. Предположим, один из узлов, к которому необходим постоянный доступ, – это место установки гидрозатвора для ванны. Если защитный экран сделать глухим, то его придется демонтировать каждый раз, когда случится засор в трубе или произойдет течь на стыке деталей сифона.

Можно сделать вывод, что любые узлы и приборы, требующие регулярной проверки, должны находиться в свободной доступности. А при полной облицовке помещений плиткой или пластиком это можно обеспечить только с помощью технических люков.

К чему необходимо обеспечить доступ

Для более легкого проведения ремонтных работ трубопровод, обеспечивающий подачу воды в квартиру или дом, делят на удобные для обслуживания участки. Каждый отдельный участок при необходимости отсекается вентилем или шаровым краном, установленным на трубе. Если существует такая возможность, большую часть запорной арматуры монтируют в одном месте.

Когда все значимые запорные, регулирующие и водоразборные устройства замаскированы за фальшь-стеной, но сосредоточены в одном месте, соорудить люк для доступа к ним намного легче. Дверца будет отличаться большими размерами, однако это не повредит ни внешнему виду перегородки, ни функциональности люка.

Современные квартиры оборудуют так называемыми блоками или узлами ввода. Стандартный узел в своем составе кроме шаровых кранов имеет фильтр очистки воды, пару приборов учета, редуктор давления.

Фильтр нередко устанавливают на байпас, чтобы иметь возможность промывки обратным потоком воды. Все приборы оснащены шаровыми кранами для быстрого снятия по причине ремонта или замены.

В совмещенном санузле или туалете проходит канализационный стояк. Параллельно ему расположены трубы централизованных систем ХВС и ГВС.

Если угол с размещенными вертикально магистралями закрывают декоративно-защитным коробом, то на нем также устанавливают люк – напротив запорных кранов. Как видите, вариантов размещения ревизионного люка в ванной комнате, как и в туалете, несколько.

Виды сантехнических люков

Причин оборудования санузлов ревизионными люками немало, но еще больше видов этих люков. Существуют модели фабричного изготовления, габаритные и основательные, выполненные из нержавеющей стали или пластика.

Им противопоставлены самодельные панели, сделанные из подручного строительного материала и крепежа, приобретенного в магазине. При делении на группы используются различные стороны моделей.

Классификация #1: по способу открывания

Сантехнический люк представляет собой дверцу, которая может распахиваться, отодвигаться в сторону, откидываться или выезжать в ответ на нажим.

Распашные дверцы – это традиционный тип, характерный для большей части входных дверей, мебельных дверок и оконных рам. Они крепятся на петлях с одной стороны, легко открываются и служат достаточно долго благодаря простому устройству. Чтобы открыть люк, необходимо потянуть за ручку, которая может быть обычной или оснащенной защелкой либо замком.

Сдвижные модели напоминают обыкновенные распашные, но имеют более сложную конструкцию петель. Крепеж состоит из трех звеньев, которые позволяют двухступенчато отодвигать люк в сторону: сначала выдвинуть на себя (на 1,5-2 см), а затем аккуратно отвести в сторону.

Откидные люки устроены по простому принципу: с одной стороны находится фиксирующее крепление, с другой – поддерживающий механизм. Когда защелку открывают, дверца просто откидывается вперед, переходит из вертикального положения в горизонтальное.

Нажимные модели относят к разряду «невидимок». Их сложно заметить, так как материал облицовки люка часто совпадает с общей отделкой стен.

Чтобы получить доступ к сантехническому шкафу, необходимо слегка нажать на панель, после чего она выедет вперед. Затем существуют различные способы дальнейшего открывания – либо распахивание, либо отодвигание в одну сторону.

Выбирая люк по способу открывания, необходимо проанализировать место установки и решить, какую модель монтировать целесообразно, а какая будет вызывать затруднения в процессе обслуживания приборов или узлов.

С выбором и шагами устройства ревизионного люка под плитку ознакомит следующая статья, которую мы рекомендуем прочесть.

Классификация #2: по материалу изготовления

Заводские модели можно разделить на две большие группы. К первой относятся металлические изделия, изготовленные из нержавеющей стали и оснащенные качественными креплениями.

Они представляют собой прочную раму с дверкой, которая может открываться любым из выше перечисленных способов. Большая часть предложений предназначена «под плитку», но дверки можно декорировать любыми материалами.

Во вторую группу входят пластиковые лючки. Они менее надежны, отличаются небольшим весом и легкостью монтажа. Стоимость изделий из пластика гораздо ниже. Если надежный стальной люк стоит 3,5-4,5 тыс. руб., то пластиковый аналог имеет среднюю цену 200-350 руб.

В отличие от фабричных вариантов, самодельные люки не делают из металла, хотя при изготовлении рамы нередко используют металлический профиль. Для панели люка выбирают недорогой, но прочный материал: гипсокартон, пластик, дерево. На гипсокартонные заготовки удобно приклеивать плитку, если задачей мастера является создание люка-«невидимки».

Выбирая тот или иной материал, необходимо правильно оценить его износостойкость и водонепроницаемость. Если взять обычный, а не влагостойкий гипсокартон, то он быстро утратит свои качества, начнет разбухать и крошиться. Похожий процесс происходит и с необработанной древесиной, которая со временем деформируется от лишней влаги и перепадов температуры.

Классификация #3: по степени маскировки

Этот вариант деления на группы можно назвать условной классификацией, так как четкого разграничения между двумя категориями люков нет: одни из них заметны, вторые называются «невидимками».

К первой группе относятся конструкции, выделяющиеся на фоне окружающей облицовки. Например, это белые пластиковые лючки, которые заметны благодаря и своему цвету, и материалу. Если поставить такой люк за унитазом, он сразу бросается в глаза, тем не менее, абсолютно не портит общей картины, так как сочетается с сантехприборами по цвету.

«Невидимки» – это визуально скрытые конструкции. Происходит маскировка за счет использования в облицовке стен и крышки люка одной и той же керамической плитки.

Благодаря подогнанным по элементам кафеля размерам рамы и межплиточным швам плоскость люка сливается с отделкой стен. Вследствие этого несведущему человеку сложно определить, где находится техническое отверстие.

Преимущество «невидимок» заключается в полном слиянии крышки люка со стеной, благодаря чему отделка стен выглядит цельной, нетронутой.

Классификация #4: по месту установки

Казалось бы, все сантехнические люки для туалета или ванной устанавливают в стене. Это распространенное местоположение, однако встречаются также потолочные и напольные виды.

Отверстия в потолке необходимы для обслуживания коммуникаций, которые находятся над подвесными конструкциями. Такие модификации точнее называть ревизионными, а не сантехническими, так как они открывают доступ к вентиляционным магистралям и электрическим проводам.

Отверстия, расположенные в полу, ведут к канализационным трубам или водопроводу, который расположен ниже уровня финишного покрытия. Такое расположение коммуникаций нехарактерно для типовых разводок, но может встретиться, когда пол поднимают или создают толстое утепление (например, в частных домах или на первых этажах многоквартирных зданий).

Люки, установленные в полу или в напольных коробах, ведут к местам соединения труб, поворотам, трапам – то есть к конструкциям, которые нуждаются в обслуживании и не могут быть наглухо замурованными. Бывали случаи, когда для доступа к месту разрыва трубопровода в месте соединения отдельных элементов приходилось не просто снимать финишное покрытие, но и долбить стяжку.

Кроме того, техническими можно считать люки, вмонтированные в напольные защитные короба и экран из плитки, который находится под ванной.

Инструкции по монтажу люка

Нюансы установки, как и выбор инструмента, полностью зависят от типа люка и материала перегородки. Рассмотрим два варианта монтажа люка – заводской модели и самодельной ревизионной конструкции под ванну.

Установка металлической модели «под плитку»

Чтобы установить скрытый люк, облицованный плиткой, потребуется перфоратор, шуруповерт, жидкие гвозди с пистолетом, шпатель, набор отверток, маркер и рулетка для разметки, губка для зачистки.

Заводская модель с металлической рамой будет монтироваться в фальшь-стену из гипсокартона, подготовленную под облицовку керамической плиткой. Чтобы панели выдержали дополнительную нагрузку, предварительно по периметру люка необходимо сделать закладные из металлического профиля.

Делаем люки в ванной комнате. Виды конструкций и устройство ревизии

Ванная – это в первую очередь сложный сантехнический узел, изобилующий множеством коммуникаций. Здесь и трубы водоснабжения, и трубы канализации, счетчики на холодную и горячую воду, электрические розетки, освещение. Только этого достаточно, чтобы понять, зачем люк в ванной под плитку.

А ведь это еще не все. Есть пространство под ванной, для которого нужен ревизионный люк. Ведь если поломается сифон или перелив, его надо отремонтировать. А для этого нужен хороший и удобный доступ.

Скрытые люки в ванную комнату пригодятся и для ниш, в которых хранятся косметические средства, мыло, шампунь, гели, кремы, мочалки. Небольшой люк под вашей ванной пригодится и для ниши, в которой лежат средства для уборки и для мойки сантехники.

К чему все это? Насыщенная разнородной арматурой, приборами, технологическими нишами и прочими выделяющимися объектами ванная – не лучшее пространство для реализации дизайнерской фантазии. Лучше все это необходимое добро скрыть под плитку. А для доступа ко всему, вышеописанному, существуют технические люки, которые скроют визуальные недостатки и помогут избежать создания рукотворных технических проблем.

Чтобы определить, какой лючок лучше в ванную подойдет лучше, и для каких конкретных целей, следует посмотреть, какими они бывают.

  • Классификация по механизму открывания
  • Классификация: материалы, размеры и другое
  • Еще некоторые характеристики
  • Особенности монтажа
  • Простые выводы

Классификация по механизму открывания

В первую очередь люки для ванной комнаты различают по конструкции. Есть несколько видов таких устройств, которые обладают различными механизмами для открывания, и, соответственно, применяются в подходящем для них месте.

Одни люки в ванную под плитку требуют достаточно много места для того, чтобы их возможно было открыть. Другим достаточно ограниченного пространства. Одни люки под ванну открываются с помощью пластиковых или резиновых присосок, другие – в результате работы скрытого пружинного механизма. Но, по порядку.

  • Распашные металлические люки для ванной как раз и требуют достаточно много места для работы. Особенностью их конструкции является порядок открывания. Сначала, с помощью резиновых или пластиковых присосок, такой люк выдвигается вперед, и уж после этого открывается, как привычные всем двери – вперед и в сторону.
  • Лючки для ванной под плитку, обладающие распашным механизмом, технологичны, удобны для установки, не требуют особого профессионализма мастера. Кроме того, они относительно дешевы и доступны. И, не присосками едиными. Существуют декоративные ручки, или даже магнитно-нажимные замки. Присоски могут потеряться, а замки или ручки никуда не денутся.
  • Еще одни интересные люки – сдвижные. Они имеют несколько более сложную конструкцию и открываются по-другому. Используя уже упомянутые выше пластиковые или резиновые присоски, такое устройство сначала выдвигают на себя, а потом сдвигают в левую или в правую сторону.Люк ревизионный такой конструкции как раз хорошо подходит для монтажа в таких местах, где пространства для открывания недостаточно, а доступ к коммуникациям необходим. Например, за шкафчиком, за стиральной машиной и тому подобное.

  • Сдвижной люк невидимка уже дороже, чем распашной, так как у него немного более сложная и ответственная конструкция. Но, во многих случаях без такого устройства попросту не обойтись. Если не хочется искать вечно теряющиеся присоски, можно использовать и иные устройства для открывания и закрывания, те же роликовые или магнитно-нажимные замки.
  • Нажимной люк отличается от двух, вышеописанных принципиально. Для его отрывания не нужно никаких посторонних предметов. Нажатие на плитку, которая скрывает такое устройство, приводит к задействованию скрытого пружинного механизма, дверка люка подается вперед и потом распахивается одним из способов. Такая, достаточно совершенная конструкция хорошо подходит для монтажа в ваннах, в которых в качестве декоративного материала используют не плитку, а какой-либо бесшовный или механически неустойчивый материал, например, панно из мозаики.
  • Люк под ванной на магнитах, то есть, скрытая дверца, держащаяся только на приклеенных к ней магнитных пластинах, скорее относится к области самодельного технического творчества, и особыми эксплуатационными характеристиками похвастать не может.

Классификация: материалы, размеры и другое

Бывают различные виды люков для ванной комнаты и не только. Пластиковые люки, металлические, деревянные – это если речь идет о материале для крышки. Выбор такого материала определяется несколькими факторами. В первую очередь это стеновое покрытие, под которое будет прятаться люк. Учитываются также условия эксплуатации, в том числе возможные механические нагрузки, уровень влажности и тому подобное.

Как и каждое потайное устройство, потайной люк для вашей ванной хорош тем, что его легко спрятать, но сложно найти непосвященному человеку. Конечно же, такая секретность в ванной необходима исключительно с дизайнерскими целями, чтобы не портить внешний вид разнообразными дверцами с ручками. А хорошо спрятать люк для ванны можно только тогда, когда он не мешает декорировать стены и другие конструкции практически всеми существующими для этой цели материалами.

Хорошие сантехнические люки не будут видны под плиткой различной формы, разнообразных размеров и из различных материалов, под обоями, под керамогранитом, декоративными плитами.

  • Сантехнический люк должен хорошо поддаваться окраске, шпатлевке, воспринимать плиточный или обойный клей, и так далее. Дверки устройств для потайного доступа к коммуникациям в ванной именно такими и делают, иначе они бы попросту не могли выполнять возложенную на них функцию.
  • В зависимости от потребностей, люк в ванную может иметь как минимальные размеры, так и довольно большие. Промышленность выпускает арматуру, которая устанавливается на устройствах любого размера, а уже непосредственно работающие с потребителем компании выпускают стандартные типоразмеры, или же выполняют индивидуальные заказы.
  • Лючок для ванной под плитку может быть размером всего, например, десять на десять сантиметров. Он может быть предназначен для контроля стены, на которую тем или иным способом установлена плитка.
  • Ревизионные люки могут обладать и внушительными параметрами. Например, в дверцу размером 1800 на 1200 миллиметров, поместится человек, и даже не один. Такие люки нужны для доступа к серьезным конструкциям, как то трубопроводы, разводка подключения труб, и тому подобное. Ведь в случае поломки без полного доступа ремонт произвести просто не получится. Следует заметить, что крупноразмерный люк под ванную может иметь двухстворчатую дверцу.

Еще некоторые характеристики

Смотровой люк для ванной или же люк сантехнический – надежные устройства, в конструкции которых учтены условия их эксплуатации. Кажущаяся непрочность открытой дверки, на которой навешено немало килограмм тяжелой плитки, не должна вводить в заблуждение.

Скрытые металлические люки держатся как в открытом, так и в закрытом состоянии надежно, так как инженеры и конструкторы обязательно учитывали условия их эксплуатации при конструировании. Ревизионное окно без проблем выдержит большую нагрузку, даже если на него опереться. Главное – качественный монтаж.

К сведению: Люки и лючки под ванну закрываются мягко, без удара. Чтобы не покрошить отделочный материал, механизмы работают плавно.

Особенности монтажа

О том, как сделать люк под ванной, можно узнать из многочисленных материалов, размещенных в интернете. Видео, фото, подробные описания – все они хороши для общего ознакомления с процессом, да и для начала обучению такой работе. Не боги горшки обжигают, лючки под ванную ставят люди, но, чтобы стать профессионалом – нужно время.

О том, как сделать люк в ванной, точно знает профессиональный мастер. Особенно если его профессионализм подтверждается успешно завершенными заказами и отличной репутацией у заказчиков. Хороший мастер позаботится, чтобы смотровое окно в ванной не косило, не вылезало из каркаса и работало надежно.

Совет: Для того чтобы окно под ванну держалось крепко, существует несколько видов крепления. Если пластиковые лючки или люки интегрированы в конструкцию, на которой держится плитка, то крепятся они с помощью специальных анкерных болтов. Если лючок под ванну находится ближе к стене, то прикрепить его каркас можно на вбитые в стену дюбеля, с помощью саморезов.

Простые выводы

  • Ревизия под ванной, декорированной плиткой, может быть проведена при наличии доступа. Скрытый люк или лючок под ванной такой доступ предоставляют, не нарушая общей картины оформления помещения.
  • Люк для стояка, опять же, позволяет контролировать трубы и счетчики, если таковые установлены, не ломая плитку. И устранить течь, если таковая появится.
  • Люк для короба, если он обладает достаточными размерами, позволит спокойно работать мастеру, устраняющему неисправность. Лючок в ванную следует вмонтировать и для скрытого шкафчика, предназначенного для того, чтобы хранит различные принадлежности.

Проводимая через небольшой или огромный люк ревизия состояния всех коммуникаций, размещенных в ванной, поможет предупредить аварии и другие неприятные направления развития ситуации. При этом интерьер ванной никоим образом не выдаст то, что скрыто под плиткой, что там находится монтажный люк. Все останется на своих местах, и зеркала, и светильники, и вешалки. Но, когда будет необходимо, хозяин легким движением рук откроет дверку там, где, казалось бы, нет ничего, кроме плитки или керамогранита. После того, как все работы, операции и процедуры будут выполнены, таким же легким движением дверца будет закрыта, до следующего подходящего случая.

голоса
Рейтинг статьи
Читать еще:  Профиль алюпласт технические характеристики
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
